申请日2018.04.02
公开(公告)日2018.09.07
IPC分类号C02F11/12
摘要
本发明涉及环境技术领域，更具体的说是一种集成式微型污泥固液分离装置，装置可以控制捶打件的捶打幅度;弹簧套杆上的弹簧的压缩程度也可以通过捶打缓冲调节件进行调节，从而调节捶打缓冲程度;所述的污泥箱滑动连接在底座的内部，污泥箱的下端连接并连通有出水管，底座的上端设置有导向槽，导向槽与底座的内部连通;所述的T型槽座的下端固定连接有捶打板,捶打板滑动连接在导向槽内，T型槽座的左右两端分别设置有T型槽，T型块设置有两个，两个T型块分别滑动连接在两个T型槽内，两个T型槽的上端均固定连接有螺杆座,两个外螺纹杆Ⅰ分别转动连接在两个螺杆座上，两个螺杆座的下端均通过带座轴承连接在两个T型槽的下端。
权利要求书

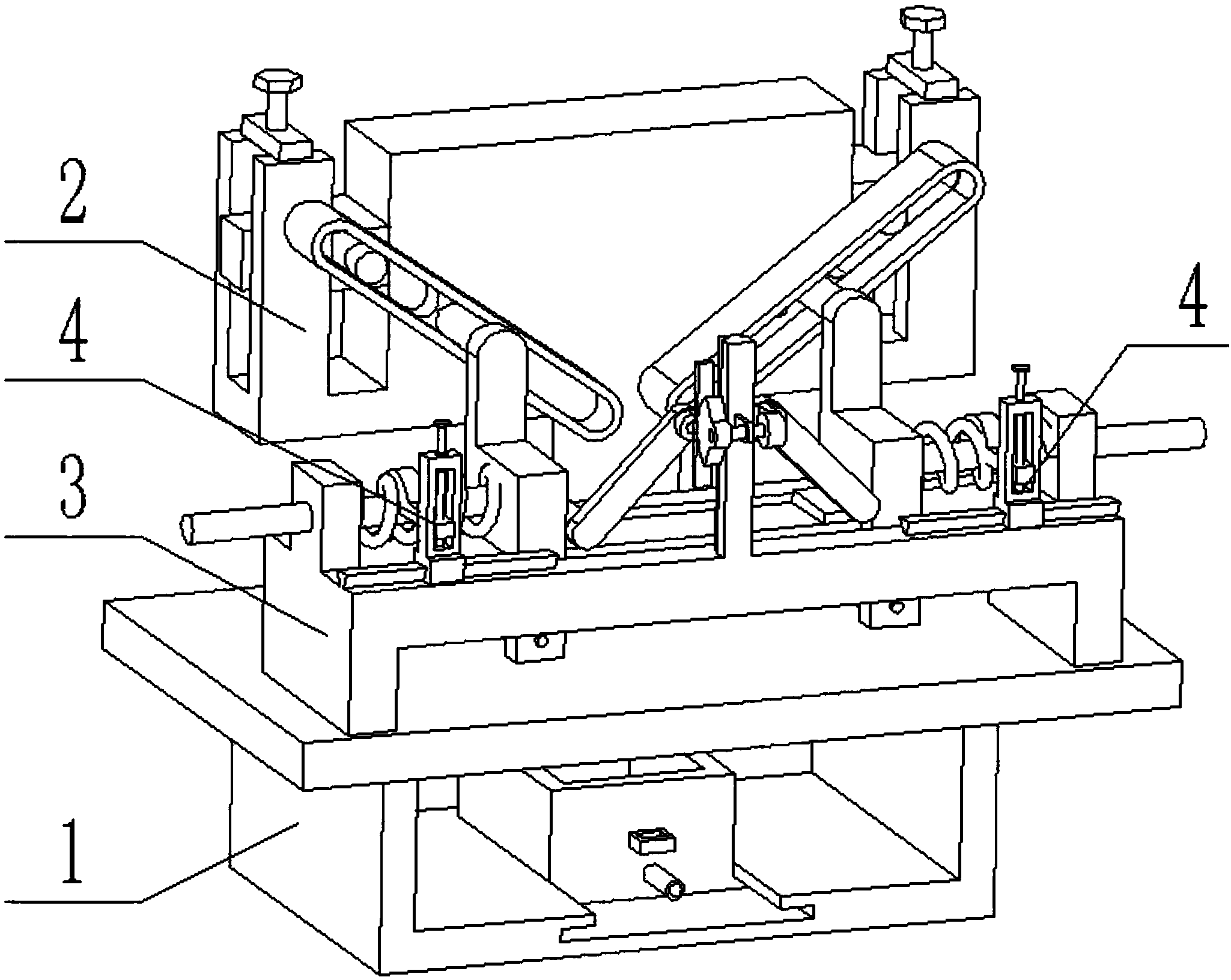

1.一种集成式微型污泥固液分离装置，包括导向底座(1)、捶打件(2)、捶打驱动装置(3)和捶打缓冲调节件(4)，其特征在于：所述的导向底座(1)包括底座(1-1)、导向槽(1-2)和污泥箱(1-3)，底座(1-1)的前端镂空，污泥箱(1-3)滑动连接在底座(1-1)的内部，污泥箱(1-3)的下端连接并连通有出水管，底座(1-1)的上端设置有导向槽(1-2)，导向槽(1-2)与底座(1-1)的内部连通;
所述的捶打件(2)包括T型槽座(2-1)、捶打板(2-2)、T型槽(2-3)、T型块(2-4)、螺杆座(2-5)、外螺纹杆Ⅰ(2-6)、滑柱(2-7)、槽型铰接杆(2-8)、滑柱滑槽(2-9)和槽型槽(2-10)，T型槽座(2-1)的下端固定连接有捶打板(2-2),捶打板(2-2)滑动连接在导向槽(1-2)内，T型槽座(2-1)的左右两端分别设置有T型槽(2-3)，T型块(2-4)设置有两个，两个T型块(2-4)分别滑动连接在两个T型槽(2-3)内，两个T型槽(2-3)的上端均固定连接有螺杆座(2-5),两个外螺纹杆Ⅰ(2-6)分别转动连接在两个螺杆座(2-5)上，两个外螺纹杆Ⅰ(2-6)的下端均通过带座轴承转动连接在两个T型槽(2-3)的下端，两个T型块(2-4)分别通过螺纹连接在两个外螺纹杆Ⅰ(2-6)上，两个T型块(2-4)的前端均固定连接有滑柱(2-7),槽型铰接杆(2-8)设置有两个，两个槽型铰接杆(2-8)对称铰接在T型槽座(2-1)的前端，两个槽型铰接杆(2-8)后端的上端均设置有滑柱滑槽(2-9),两个滑柱(2-7)分别滑动连接在两个滑柱滑槽(2-9)内，两个槽型铰接杆(2-8)的前端均设置有槽型槽(2-10);
所述的捶打驱动装置(3)上设置有滑槽座(3-1)、滑槽(3-2)、滑件(3-3)、套杆座(3-4)、弹簧套杆(3-5)、竖板(3-6)、梯形滑轨(3-7)、铰接座(3-11)、铰接杆(3-13)、圆柱(3-14)和梯形条(3-15)，滑槽座(3-1)固定连接在底座(1-1)的前端，滑槽座(3-1)上设置有水平的两个滑槽(3-2),滑件(3-3)设置有两个，两个滑件(3-3)对称滑动连接在两个滑槽(3-2)上，两个滑件(3-3)的上端分别滑动连接在两个槽型槽(2-10)内，滑槽座(3-1)的两端均固定连接有套杆座(3-4),两个滑件(3-3)的外端面上均固定连接有弹簧套杆(3-5)，两个弹簧套杆(3-5)的外端均滑动连接在两个套杆座(3-4)上，两个弹簧套杆(3-5)上均套有弹簧，弹簧位于滑件(3-3)和套杆座(3-4)之间，滑槽座(3-1)的前端中间位置固定连接有竖板(3-6),竖板(3-6)的后端设置有梯形滑轨(3-7),铰接座(3-11)滑动连接在梯形滑轨(3-7)上，铰接杆(3-13)设置有两个，两个铰接杆(3-13)分别铰接在铰接座(3-11)的两端，两个铰接杆(3-13)的下端均固定连接有圆柱(3-14)，两个圆柱(3-14)分别顶在两个滑件(3-3)上，滑槽座(3-1)的前端对称固定连接有两个梯形条(3-15)，捶打缓冲调节件(4)设置有两个，两个捶打缓冲调节件(4)分别滑动连接在两个梯形条(3-15)上。
2.根据权利要求1所述的一种集成式微型污泥固液分离装置，其特征在于：所述的捶打驱动装置(3)上还设置有短轴(3-8)、电机(3-9)、不完全齿轮(3-10)和齿条(3-12)，铰接座(3-11)上固定连接有齿条(3-12)，短轴(3-8)转动连接在竖板(3-6)上，电机(3-9)固定连接在竖板(3-6)上的电机架上，电机(3-9)的输出轴上固定连接有短轴(3-8)，短轴(3-8)的另一端固定连接有不完全齿轮(3-10),不完全齿轮(3-10)与齿条(3-12)啮合。
3.根据权利要求1所述的一种集成式微型污泥固液分离装置，其特征在于：所述的滑件(3-3)上设置有滑板(3-3-1)、滚轮(3-3-2)、凸板(3-3-3)和圆杆(3-3-4)，滑件(3-3)的下端固定连接有两个滑板(3-3-1)，两个滑板(3-3-1)分别滑动连接在两个滑槽(3-2)内，两个滑板(3-3-1)的下端转动连接有滚轮(3-3-2),滚轮(3-3-2)与滑槽座(3-1)的下端面接触，滑件(3-3)的上端固定连接有凸板(3-3-3)，凸板(3-3-3)滑动连接在槽型槽(2-10)内，滑件(3-3)的内侧面上固定连接有圆杆(3-3-4),圆柱(3-14)顶在圆杆(3-3-4)和滑件(3-3)形成的直角内。
4.根据权利要求3所述的一种集成式微型污泥固液分离装置，其特征在于：所述的捶打缓冲调节件(4)包括调节滑座(4-1)、竖槽(4-2)、弹簧挡件(4-3)、上块(4-4)、外螺纹杆Ⅱ(4-5)和挡片(4-6)，调节滑座(4-1)的下端滑动连接在梯形条(3-15)上，调节滑座(4-1)的上端设置有竖槽(4-2),弹簧挡件(4-3)的前端为直杆型，弹簧挡件(4-3)的前滑动连接在竖槽(4-2)内，弹簧挡件(4-3)的后端为半圆环结构，弹簧挡件(4-3)的后端搭在弹簧套杆(3-5)上，弹簧挡件(4-3)位于套杆座(3-4)和滑件(3-3)之间，调节滑座(4-1)的上端固定连接有上块(4-4)，外螺纹杆Ⅱ(4-5)转动连接在上块(4-4)上,外螺纹杆Ⅱ(4-5)上固定连接有两个挡片(4-6)，两个挡片(4-6)位于上块(4-4)的上下两端，弹簧挡件(4-3)的前端通过螺纹连接在外螺纹杆Ⅱ(4-5)上。
说明书
一种集成式微型污泥固液分离装置
技术领域
本发明涉及环境技术领域，更具体的说是一种集成式微型污泥固液分离装置。
背景技术
对于污泥处理产物的处理也是污泥处理技术的一个重要环节。目前绝大多数污泥处理的方式仍是将含水量较高(完全不脱水或是低度脱水)的污泥转运到城市郊外进行填埋。采取这种方法会在污泥的运送过程中消耗大量的能量。另外污泥本身其实是一种重要的可再生利用资源，如通过脱水发酵制作成肥料，或者通过热解转化为燃料进行回收再利用。而简单的填埋处理使得污泥这种重要资源得不到有效利用，造成巨大的浪费。目前，随着技术的进步，国内市场上逐渐出现了具有固液分离功能的，将化粪池污泥回收利用的移动式处理系统，但是系统复杂，相关设备比较庞大，不适合城市污泥处理的要求，很大程度上不能满足当前的市场需求。综上所述，开发一种小微型高效移动式污泥处理系统，是当前污泥处理技术开发方面的迫切需求。
发明内容
本发明的目的是提供一种集成式微型污泥固液分离装置，其有益效果为装置可以控制捶打件的捶打幅度;弹簧套杆上的弹簧的压缩程度也可以通过捶打缓冲调节件进行调节，从而调节捶打缓冲程度。
本发明涉及环境技术领域，更具体的说是一种集成式微型污泥固液分离装置，包括导向底座、捶打件、捶打驱动装置和捶打缓冲调节件，装置可以控制捶打件的捶打幅度;弹簧套杆上的弹簧的压缩程度也可以通过捶打缓冲调节件进行调节，从而调节捶打缓冲程度。
所述的导向底座包括底座、导向槽和污泥箱，底座的前端镂空，污泥箱滑动连接在底座的内部，污泥箱的下端连接并连通有出水管，底座的上端设置有导向槽，导向槽与底座的内部连通;
所述的捶打件包括T型槽座、捶打板、T型槽、T型块、螺杆座、外螺纹杆Ⅰ、滑柱、槽型铰接杆、滑柱滑槽和槽型槽，T型槽座的下端固定连接有捶打板,捶打板滑动连接在导向槽内，T型槽座的左右两端分别设置有T型槽，T型块设置有两个，两个T型块分别滑动连接在两个T型槽内，两个T型槽的上端均固定连接有螺杆座,两个外螺纹杆Ⅰ分别转动连接在两个螺杆座上，两个外螺纹杆Ⅰ的下端均通过带座轴承转动连接在两个T型槽的下端，两个T型块分别通过螺纹连接在两个外螺纹杆Ⅰ上，两个T型块的前端均固定连接有滑柱,槽型铰接杆设置有两个，两个槽型铰接杆对称铰接在T型槽座的前端，两个槽型铰接杆后端的上端均设置有滑柱滑槽,两个滑柱分别滑动连接在两个滑柱滑槽内，两个槽型铰接杆的前端均设置有槽型槽;
所述的捶打驱动装置上设置有滑槽座、滑槽、滑件、套杆座、弹簧套杆、竖板、梯形滑轨、铰接座、铰接杆、圆柱和梯形条，滑槽座固定连接在底座的前端，滑槽座上设置有水平的两个滑槽,滑件设置有两个，两个滑件对称滑动连接在两个滑槽上，两个滑件的上端分别滑动连接在两个槽型槽内，滑槽座的两端均固定连接有套杆座,两个滑件的外端面上均固定连接有弹簧套杆，两个弹簧套杆的外端均滑动连接在两个套杆座上，两个弹簧套杆上均套有弹簧，弹簧位于滑件和套杆座之间，滑槽座的前端中间位置固定连接有竖板,竖板的后端设置有梯形滑轨,铰接座滑动连接在梯形滑轨上，铰接杆设置有两个，两个铰接杆分别铰接在铰接座的两端，两个铰接杆的下端均固定连接有圆柱，两个圆柱分别顶在两个滑件上，滑槽座的前端对称固定连接有两个梯形条，捶打缓冲调节件设置有两个，两个捶打缓冲调节件分别滑动连接在两个梯形条上。
所述的捶打驱动装置上还设置有短轴、电机、不完全齿轮和齿条，铰接座上固定连接有齿条，短轴转动连接在竖板上，电机固定连接在竖板上的电机架上，电机的输出轴上固定连接有短轴，短轴的另一端固定连接有不完全齿轮,不完全齿轮与齿条啮合。
所述的滑件上设置有滑板、滚轮、凸板和圆杆，滑件的下端固定连接有两个滑板，两个滑板分别滑动连接在两个滑槽内，两个滑板的下端转动连接有滚轮,滚轮与滑槽座的下端面接触，滑件的上端固定连接有凸板，凸板滑动连接在槽型槽内，滑件的内侧面上固定连接有圆杆,圆柱顶在圆杆和滑件形成的直角内。
所述的捶打缓冲调节件包括调节滑座、竖槽、弹簧挡件、上块、外螺纹杆Ⅱ和挡片，调节滑座的下端滑动连接在梯形条上，调节滑座的上端设置有竖槽,弹簧挡件的前端为直杆型，弹簧挡件的前滑动连接在竖槽内，弹簧挡件的后端为半圆环结构，弹簧挡件的后端搭在弹簧套杆上，弹簧挡件位于套杆座和滑件之间，调节滑座的上端固定连接有上块，外螺纹杆Ⅱ转动连接在上块上,外螺纹杆Ⅱ上固定连接有两个挡片，两个挡片位于上块的上下两端，弹簧挡件的前端通过螺纹连接在外螺纹杆Ⅱ上。
本发明一种集成式微型污泥固液分离装置的有益效果为：
本发明一种集成式微型污泥固液分离装置，装置可以控制捶打件的捶打幅度;弹簧套杆上的弹簧的压缩程度也可以通过捶打缓冲调节件进行调节，从而调节捶打缓冲程度。
