申请日2018.04.02
公开(公告)日2018.10.26
IPC分类号C02F3/12
摘要
顶置布水器内循环污水处理池，在污水处理池内设计有多层滤水支撑台，在污水处理池的上部安装有布水器，布水器的分水箱上安装有一根主进水管和多根分水管，在每根分水管上安装有多根下水管，在每根下水管上端伸出污水处理池的管体上安装有带流量计的电磁阀，电磁阀通过信号线与总控制器连接;在污水处理池上部安装有带进水孔的回水管，回水管上安装有水泵，水泵的出水管与主进水管连接。由于在污水处理池内设计多层滤水支撑台，滤水台在水池中形成多层活性污泥层，污水的净化效率提高;由于布水器设计在污水处理池的顶部，下水管的插装和取出均很方便;由于在下水管上安装带流量计的电磁阀，通过流量计可以判断下水管和分水管的阻塞情况。
权利要求书

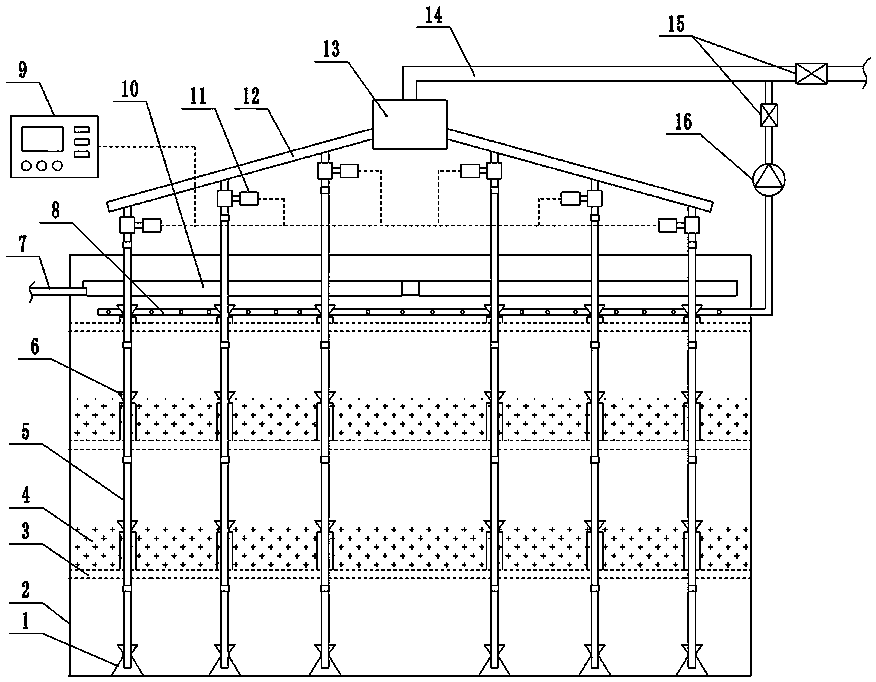

1.顶置布水器内循环污水处理池，在污水处理池(2)的上部安装有溢水槽(10)，溢水槽(10)的一侧安装有主出水管(7)，其特征在于：在污水处理池(2)内设计有多层滤水支撑台(3)，滤水支撑台(3)上放置有透水的砾石(4);在污水处理池(2)的上部安装有布水器，布水器的分水箱(13)上安装有一根主进水管(14)和多根分水管(12)，分水管(12)呈星形排布，在每根分水管(12)上安装有多根下水管(5)，下水管(5)穿过污水处理池顶部插入污水处理池(2)内，下水管(5)的下部活动插装在污水处理池(2)底部的喇叭形定位架(1)上，下水管(5)的出水口接近污水处理池(2)底部，在污水处理池(2)内的滤水支撑台(3)上设计有与下水管位置对应喇叭形插接口(6)，下水管(5)活动套装在喇叭形的插接口(6)内，在每根下水管(5)上端伸出污水处理池(2)的管体上安装有带流量计的电磁阀(11)，电磁阀(11)通过信号线与总控制器(9)连接;在污水处理池(2)上部溢水槽(10)的下方，安装有带进水孔的回水管(8)，回水管(8)上安装有水泵(16)，水泵(16)的出水管与主进水管(14)连接，在主进水管(14)和回水管(8)上安装有控水阀(15)。
说明书
顶置布水器内循环污水处理池
技术领域
本技术属于污水处理池技术领域，涉及一种顶置布水器内循环污水处理池。
背景技术
在厌氧污水处理过程中，污水进入污水处理池后相对静置一段时间，池子内的活性污泥中的厌氧发酵菌对污水进行厌氧发酵处理，处理后的净水从污水处理池上部排出。在现有技术中，污水处理池的活性污泥集中在池子底部，活性污泥与污水的接触面积较小，对污水的净化效率较低;另外，污水布水管设计在污水处理池的底部，由总进水管、分水箱、分水管和出水管组成，出水管的管口位于污水处理池的底部。这种设计的污水处理池，布水管深埋在地下，污水中的固体物质容易沉淀在分水管内阻塞管道，管道阻塞后不容易发现，并且管道的维修很不方便。
发明内容
本发明针对现有技术中，污水处理池的活性污泥与污水的接触面积小，对污水的净化效率较低;污水的布水管安装在池子底部，其在分水管容易阻塞，阻塞后检查和维修很不方便的问题，提供一种顶置布水器内循环污水处理池，解决现有技术中存在的问题。
本发明的技术方案是：一种顶置布水器内循环污水处理池，在污水处理池的上部安装有溢水槽，溢水槽的一侧安装有主出水管，在污水处理池内设计有多层滤水支撑台，滤水支撑台上放置有透水的砾石;在污水处理池的上部安装有布水器，布水器的分水箱上安装有一根主进水管和多根分水管，分水管呈星形排布，在每根分水管上安装有多根下水管，下水管穿过污水处理池顶部插入污水处理池内，下水管的下部活动插装在污水处理池底部的喇叭形定位架上，下水管的出水口接近污水处理池底部，在污水处理池内的滤水支撑台上设计有与下水管位置对应喇叭形插接口，下水管活动套装在喇叭形的插接口内，在每根下水管上端伸出污水处理池的管体上安装有带流量计的电磁阀，电磁阀通过信号线与总控制器连接;在污水处理池上部溢水槽的下方，安装有带进水孔的回水管，回水管上安装有水泵，水泵的出水管与主进水管连接，在主进水管和回水管上安装有控水阀。
采用本技术方案，在污水处理池内设计多层滤水支撑台，在支撑台上放置透水的砾石，砾石上可以粘附和承载较多的活性污泥，在水池中形成多层活性污泥层，增加污水与活性污泥的接触面;当污水从池底进入，充满水池时，回水管上的水泵启动，将上层水质较清的污水冲入池底，使池底的活性污泥翻搅浮动，污泥与污水的接触较充分，并且上升的水流穿过各个滤水支撑台上的污泥，污水受到逐层净化，净化效率提高。
由于布水器设计在污水处理池的顶部，下水管通过喇叭形的插接口从上部插入污水处理池内，插装和取出均很方便，由于分水管和下水管安装在池子顶部外端，其安装和维修比较方便;由于在下水管上安装的带流量计的电磁阀，通过流量计可以判断下水管和分水管的阻塞情况，通过电磁阀可以控制污水处理池内的进水情况。
