申请日2018.04.02
公开(公告)日2018.10.12
IPC分类号C02F9/04
摘要
本发明提供了一种工业废水的处理方法。它解决了现有处理工艺的步骤过于复杂，处理繁琐等技术问题。本工业废水的处理方法，包括如下步骤：a、将工业废水中投入沉淀剂，并放置2‑5h;b、将步骤a中的工业废水通过处理装置进行过滤;c、将步骤b中的工业废水通过活性炭进行过滤吸附，得到处理后的工业废水。本发明具有处理方便的优点。
权利要求书
1.一种工业废水的处理方法，其特征在于，包括如下步骤：
a、将工业废水中投入沉淀剂，并放置2-5h;
b、将步骤a中的工业废水通过处理装置进行过滤;
c、将步骤b中的工业废水通过活性炭进行过滤吸附，得到处理后的工业废水。
2.根据权利要求1所述的工业废水的处理方法，其特征在于，所述步骤a中的沉淀剂按照重量百分比包括如下组份：氢氧化钠35-55%、氢氧化钾8-20%、硅藻土6-10%、碳酸钠3-16%、碳酸镁1-11%和氧化钙1-5%。
3.根据权利要求1所述的工业废水的处理方法，其特征在于，所述步骤b中的处理装置包括壳体，所述壳体的上表面与盖板的下表面固定连接，盖板的上表面卡接有轴承，轴承内套接有转轴，转轴的下端固定连接有两个搅拌叶，两个搅拌叶形成八字形结构，且搅拌叶位于壳体内，转轴的上端与第一电机的输出轴固定连接，第一电机机身的左侧面通过第一固定板与盖板的上表面固定连接;盖板的上表面设置有进水口，进水口位于第一电机的右侧，盖板的上表面卡接有两个滑套,且两个滑套分别位于盖板上表面的左右两侧，滑套内套接有滑杆，滑杆的上端和连接杆的一端相连，连接杆的另一端和齿杆的上端相连，齿杆中部位于第二固定板上开设的通孔内，第二固定板的侧面与壳体的侧面固定连接，第二固定板的上表面与第二电机机身的下表面固定连接，第二电机的输出轴端部与半齿齿轮固定连接，且半齿齿轮与齿杆相啮合，齿杆的下端与连接板的上表面固定连接，连接板与第二固定板之间还具有伸缩结构;壳体内设置有过滤板，过滤板和滑杆的下端固定连接，壳体的下表面设置有出水口，出水口内设置有电磁阀。
4.根据权利要求3所述的工业废水的处理方法，其特征在于，所述伸缩结构包括伸缩杆，伸缩杆的外表面套接有弹簧，伸缩杆和弹簧的上端分别与第二固定板的下表面固定连接，伸缩杆和弹簧的下端分别与连接板的上表面固定连接。
5.根据权利要求3所述的工业废水的处理方法，其特征在于，所述壳体的下表面固定连接有四个支撑腿，且四个支撑腿分别固定连接有壳体下表面的四角处。
6.根据权利要求3所述的工业废水的处理方法，其特征在于，所述第一电机的型号为Y160M-4，第二电机的型号为Y160M-1。
7.根据权利要求6所述的工业废水的处理方法，其特征在于，所述盖板的上表面设置有电源，电源的上表面具有开关，电源位于第一固定板的左侧。
8.根据权利要求7所述的工业废水的处理方法，其特征在于，所述电源的输出端与开关的输入端电连接，开关的输出端分别与第一电机和第二电机的输入端电连接。
说明书
一种工业废水的处理方法
技术领域
本发明涉及一种处理方法，特别是一种工业废水的处理方法。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，需处理后，才可以排放。
经检索，如中国专利文献公开了一种工业废水处理工艺【申请号：201710531165.5;公开号：CN 107434332A】。这种工业废水处理工艺，其特征在于，它包括以下步骤：S1：将工业废水送入沉砂池进行沉淀处理24-48h;S2：将沉砂池中经沉降后的工业废水进入工业废水处理池，加入活性炭、麦饭石、聚硅硫酸铝以及纳米氧化镁进行搅拌30-50min,沉降分离;S3：将工业废水处理池中经沉降分离后的工业废水排至电解池中，以CuO/Ti电极为阳极，将阳极和阴极插入废水中，与阴极形成回路通电，以恒电流方式通电，通电量为22mA/mL废水的通电量，持续时间为8-10h，将工业废水进行电解处理;S4：将电解后的工业废水排入PACT池中，PACT池的pH为7.2-7.6，温度为25-29℃，工业废水处理时间为35-45min;S5：将PACT池中的工业废水排入二氧化氯接触氧化池中氧化处理，反应时间为30-38min，反应温度为22-24℃;S6：再将经二氧化氯接触氧化的工业废水排入装有WH-G-2型臭氧发生器的臭氧接触池中，pH为6.5-6.7，氧化时间为48-52min;S7：经过曝气处理后的工业废水进入调节池加药混凝;S8：经过混凝后的工业废水通过过滤网过滤，同时经过活性炭吸附;S9：将过滤后的工业废水排入消毒池，添加二氧化氯进行消毒。
该专利中公开的处理工艺虽然降低了处理成本，但是，该处理工艺的步骤过于复杂，处理繁琐，因此，设计出一种工业废水的处理方法是很有必要的。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种工业废水的处理方法，该处理方法具有处理方便的特点。
本发明的目的可通过下列技术方案来实现：一种工业废水的处理方法，其特征在于，包括如下步骤：
a、将工业废水中投入沉淀剂，并放置2-5h;
b、将步骤a中的工业废水通过处理装置进行过滤;
c、将步骤b中的工业废水通过活性炭进行过滤吸附，得到处理后的工业废水。
所述步骤a中的沉淀剂按照重量百分比包括如下组份：氢氧化钠35-55%、氢氧化钾8-20%、硅藻土6-10%、碳酸钠3-16%、碳酸镁1-11%和氧化钙1-5%。

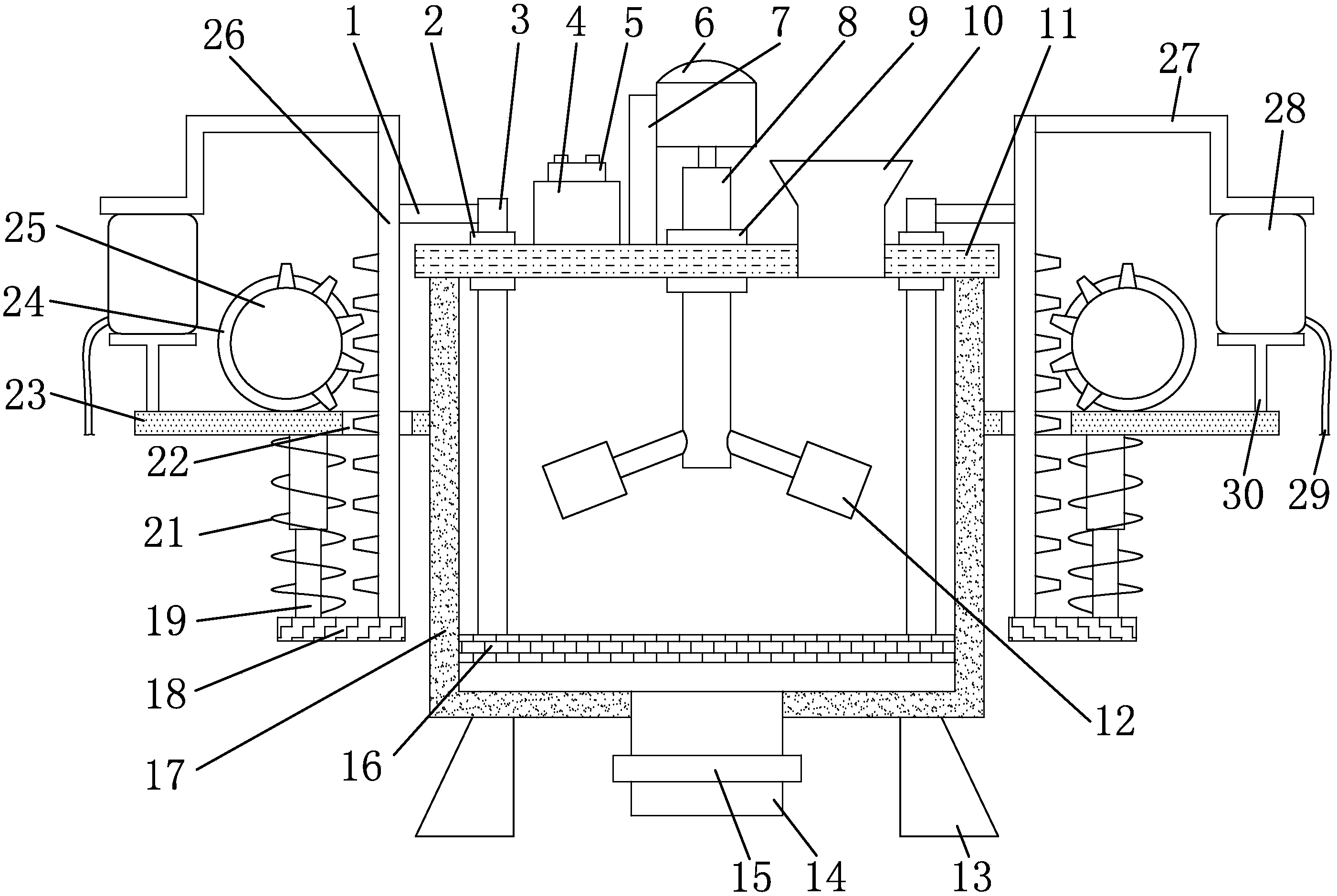

所述步骤b中的处理装置包括壳体，所述壳体的上表面与盖板的下表面固定连接，盖板的上表面卡接有轴承，轴承内套接有转轴，转轴的下端固定连接有两个搅拌叶，两个搅拌叶形成八字形结构，且搅拌叶位于壳体内，转轴的上端与第一电机的输出轴固定连接，第一电机机身的左侧面通过第一固定板与盖板的上表面固定连接;盖板的上表面设置有进水口，进水口位于第一电机的右侧，盖板的上表面卡接有两个滑套,且两个滑套分别位于盖板上表面的左右两侧，滑套内套接有滑杆，滑杆的上端和连接杆的一端相连，连接杆的另一端和齿杆的上端相连，齿杆中部位于第二固定板上开设的通孔内，第二固定板的侧面与壳体的侧面固定连接，第二固定板的上表面与第二电机机身的下表面固定连接，第二电机的输出轴端部与半齿齿轮固定连接，且半齿齿轮与齿杆相啮合，齿杆的下端与连接板的上表面固定连接，连接板与第二固定板之间还具有伸缩结构;壳体内设置有过滤板，过滤板和滑杆的下端固定连接，壳体的下表面设置有出水口，出水口内设置有电磁阀。
处理装置的工作原理如下：将废水从进水口倒入壳体内，然后控制第一电机工作使得转轴旋转，使得转轴带动搅拌叶旋转，使得搅拌叶带动壳体内的废水旋转，然后控制第一电机停止工作使得搅拌叶停止旋转，使得废水内的杂质可以快速的沉淀，当杂质落在过滤板时会使得废水过滤的速度变慢，控制两个第二电机同时工作，使得第二电机的输出轴旋转带动半齿齿轮旋转，当半齿齿轮有齿的一面与齿杆相啮合时齿杆向上移动，当半齿齿轮有齿的一面不与齿杆相啮合时，伸缩结构伸长通过连接板带动齿杆向下移动，从而使得滑杆可以带动过滤板上下震动，使得过滤板上的杂质不会将其堵死，同时打开电磁阀，使得过滤好的废水通过出水口流出壳体，处理效率高。
所述伸缩结构包括伸缩杆，伸缩杆的外表面套接有弹簧，伸缩杆和弹簧的上端分别与第二固定板的下表面固定连接，伸缩杆和弹簧的下端分别与连接板的上表面固定连接。
所述壳体的下表面固定连接有四个支撑腿，且四个支撑腿分别固定连接有壳体下表面的四角处。
所述第一电机的型号为Y160M-4，第二电机的型号为Y160M-1。
所述盖板的上表面设置有电源，电源的上表面具有开关，电源位于第一固定板的左侧。
所述电源的输出端与开关的输入端电连接，开关的输出端分别与第一电机和第二电机的输入端电连接。
所述过滤板包括板体、第一过滤网和第二过滤网，板体中部开设有安装孔，且安装孔的形状为方形，第一过滤网下端通过弹性的第一连接条和安装孔的内壁相连，第二过滤网下端通过弹性的第二连接条和安装孔的内壁相连，第一过滤网上端和第二过滤网上端通过弹性的第三连接条相连，第一过滤网两侧通过弹性的第一连接片和安装孔的内壁相连，第二过滤网两侧通过弹性的第二连接片和安装孔的内壁相连。
所述壳体上还设置有辅助结构，辅助结构包括储气囊、调控气囊、驱动板和支架，调控气囊设置在壳体内，调控气囊下表面和壳体内壁的底部相连，调控气囊上表面通过第一连杆和第一过滤网上端相连，调控气囊上表面通过第二连杆和第二过滤网上端相连，支架固定在齿杆上端，储气囊和支架相连，驱动板固定在第二固定板上，且驱动板能与储气囊相抵靠，储气囊和导气支管一端相连通，导气支管另一端和导气总管一端相连通，导气总管另一端和调控气囊下表面的中部相连通。
采用以上结构，在过滤板上下移动的过程中，储气囊会与驱动板反复接触，对储气囊进行挤压，将储气囊中的气体输入到调控气囊中，使调控气囊内的体积增大或减小，带动第一过滤网和第二过滤网反复摆动，使第一过滤网和第二过滤网上的杂质更好的滑落到两端，从而无需增加动力源，就可更好的避免第一过滤网和第二过滤网堵塞，辅助方便。
所述调控气囊内还具有第一辅助片和第二辅助片，第一辅助片的上端和调控气囊上表面的内壁相连，第一辅助片的下端为自由端一，第一辅助片的中部开设有若干辅助孔一，第二辅助片的上端和调控气囊上表面的内壁相连，第二辅助片的下端为自由端二，第二辅助片的中部开设有若干辅助孔二，且第一辅助片与第二辅助片两者形成八字形。
采用以上结构，储气囊中的气体输入到调控气囊时，会对第一辅助片和第二辅助片进行冲击，使第一辅助片和第二辅助片产生来回抖动，从而调控气囊会带动第一过滤网和第二过滤网来回抖动。
通过设置第一电机、第二电机、齿杆、半齿齿轮、搅拌叶、滑杆、滑套和过滤板，将废水从进水口倒入壳体内，然后控制第一电机工作使得转轴旋转，使得转轴带动搅拌叶旋转，使得搅拌叶带动壳体内的废水旋转，然后控制第一电机停止工作使得搅拌叶停止旋转，使得废水内的杂质可以快速的沉淀，当杂质落在过滤板时会使得废水过滤的速度变慢，控制两个第二电机同时工作，使得第二电机的输出轴旋转带动半齿齿轮旋转，当半齿齿轮有齿的一面与齿杆相啮合时齿杆向上移动，当半齿齿轮有齿的一面不与齿杆相啮合时，伸缩结构伸长通过连接板带动齿杆向下移动，从而使得滑杆可以带动过滤板上下震动，使得过滤板上的杂质不会将其堵死，从而使得废水过滤的速度加快，且提高了废水的处理速度，且使得工作效率提高，处理效率高。
通过设置滑套和滑杆，从而使得滑杆上下移动可以带动过滤板上下移动，且滑杆在滑套内上下移动，从而使得过滤板在上下移动时不会晃动且更加稳定。
通过设置轴承和转轴，从而使得转轴可以带动搅拌叶在壳体内旋转，且转轴在轴承内旋转，从而使得搅拌叶在旋转时不会晃动且更加稳定，且本发明结构紧凑，设计合理，实用性强。
与现有技术相比，本工业废水的处理方法具有该优点：通过沉淀、过滤和吸附等操作，就可实现工业废水的处理，大大减少了所需的步骤，处理方便。
