申请日2018.11.27
公开(公告)日2019.02.19
IPC分类号C02F9/00; B01D33/01; B01D33/42
摘要

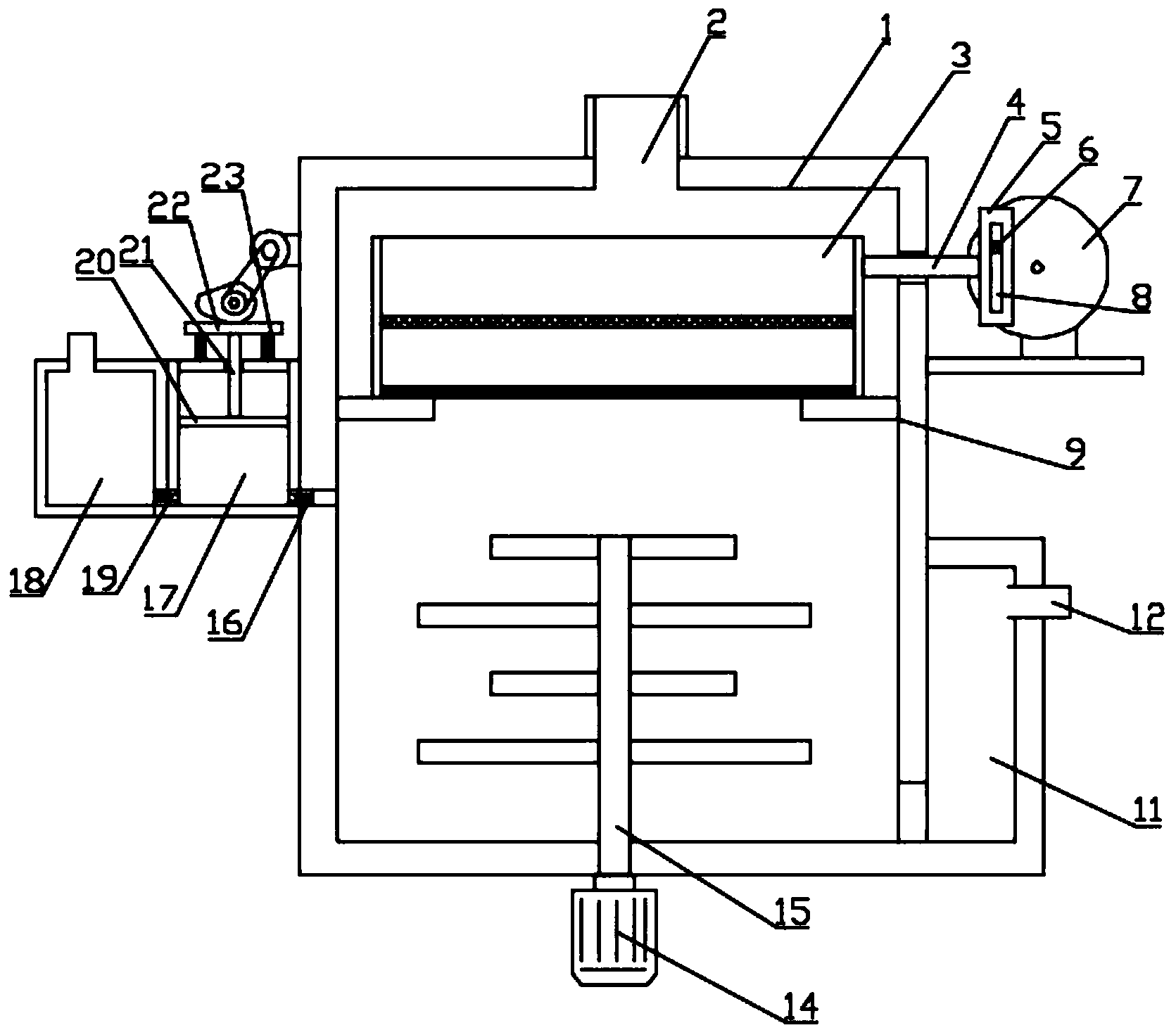

本发明公开了一种连续型市政污水处理装置，涉及市政设备技术领域;包括主体，所述主体上端设置有进水口，所述进水口底部设置有过滤装置，所述过滤装置滑动设置在主体侧壁上的支撑板上;所述过滤装置侧壁设置有驱动过滤装置往复运动的第一驱动装置;所述主体的右侧设置有设置有药水箱和压缩腔，所述压缩腔和药水箱连通处设置有流向为药水箱至压缩腔的第二单向阀，所述压缩腔与主体中部连通，所述压缩腔内部设置有活塞，所述活塞上端设置用于连接移动块的移动杆，所述移动块通过伸缩杆设置在压缩腔上端;所述主体右侧设置有缓存腔，所述缓存腔上端用于排水的出水口，本发明防止过滤装置堵塞，同时污水处理效果好。
权利要求书
1.一种连续型市政污水处理装置，包括主体(1)，所述主体(1)上端设置有进水口(2)，所述进水口(2)底部设置有过滤装置(3)，所述过滤装置(3)滑动设置在主体(1)侧壁上的支撑板(9)上;所述过滤装置(3)侧壁设置有驱动过滤装置(3)往复运动的第一驱动装置;
其特征在于，所述主体(1)的右侧设置有设置有药水箱(18)和压缩腔(17)，所述压缩腔(17)和药水箱(18)连通处设置有流向为药水箱(18)至压缩腔(17)的第二单向阀(19)，所述压缩腔(17)与主体(1)中部连通，所述压缩腔(17)与主体(1)连通处设置有流向为压缩腔(17)至主体(1)的第一单向阀(16)， 所述压缩腔(17)内部设置有活塞(20)，所述活塞(20)上端设置用于连接移动块(22)的移动杆(21)，所述移动块(22)通过伸缩杆(23)设置在压缩腔(17)上端，所述移动块(22)上端设置用于驱动移动块(22)上下往复运动第二驱动装置;
所述主体(1)右侧设置有缓存腔(11)，所述主体(1)底部与缓存腔(11)连通，所述缓存腔(11)上端用于排水的出水口(12)。
2.根据权利要求1所述的连续型市政污水处理装置，其特征在于，所述第一驱动装置包括设置在过滤装置(3)侧壁上的第一连杆(4)，所述第一连杆(4)贯穿主体(1)上的通孔设置，所述第一连杆(4)另一端设置在运动块(5)的中间位置上，所述运动块(5)上设置有用于安装驱动杆(6)的滑槽(8)，所述驱动杆(6)用于驱动运动块(5)来回往复运动，所述驱动杆(6)偏心设置在圆盘(7)上，所述圆盘(7)通过第三电机驱动。
3.根据权利要求1所述的连续型市政污水处理装置，其特征在于，第二驱动装置包括设置在移动块(22)上的凸轮(24)，所述凸轮(24)同轴设置有第一皮带轮(25)，所述第一皮带轮(25)通过皮带设置在第二电机(13)上输出端的第二皮带轮(26)上。
4.根据权利要求1所述的连续型市政污水处理装置，其特征在于，所述主体(1)底部设置有转轴(15)，所述转轴(15)贯穿主体(1)底部设置，所述转轴(15)下端设置有用于驱动转轴(15)转动第一电机(14)。
5.根据权利要求5所述的连续型市政污水处理装置，其特征在于，所述转轴(15)上设置有用于对污水进行搅拌的搅拌装置。
6.根据权利要求1所述的连续型市政污水处理装置，其特征在于，所述过滤装置(3)上设置有多层过滤网。
7.一种如权利要求1-6任一所述的连续型市政污水处理装置，其特征在于，所述过滤装置(3)底部设置有滑轮(10)，所述滑轮(10)设置在支撑板(9)上的滑槽中。
说明书
一种连续型市政污水处理装置
技术领域
本发明涉及市政设备技术领域，具体是一种连续型市政污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产产生的水;污水主要有生活污水、工业废水及初期雨水;污水的主要污染物有耗氧污染物、病原体污染物、植物营养物和有毒污染物等。城市生活、生产中产生了各种市政污水，由于水资源是不可再生资源，因此需要对废水进行处理。
市政污水在处理中一般都需要进行过滤处理，而现有的过滤处理中经常会出现过滤网堵塞的情况，过滤网堵塞就需要停机，停止进行污水处理，严重影响污水处理效率。
发明内容
本发明的目的在于提供一种连续型市政污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种连续型市政污水处理装置，包括主体，所述主体上端设置有进水口，所述进水口底部设置有过滤装置，所述过滤装置滑动设置在主体侧壁上的支撑板上;所述过滤装置侧壁设置有驱动过滤装置往复运动的第一驱动装置;
所述主体的右侧设置有设置有药水箱和压缩腔，所述压缩腔和药水箱连通处设置有流向为药水箱至压缩腔的第二单向阀，所述压缩腔与主体中部连通，所述压缩腔与主体连通处设置有流向为压缩腔至主体的第一单向阀， 所述压缩腔内部设置有活塞，所述活塞上端设置用于连接移动块的移动杆，所述移动块通过伸缩杆设置在压缩腔上端，所述移动块上端设置用于驱动移动块上下往复运动第二驱动装置;
所述主体右侧设置有缓存腔，所述主体底部与缓存腔连通，所述缓存腔上端用于排水的出水口。
作为本发明进一步的方案：所述第一驱动装置包括设置在过滤装置侧壁上的第一连杆，所述第一连杆贯穿主体上的通孔设置，所述第一连杆另一端设置在运动块的中间位置上，所述运动块上设置有用于安装驱动杆的滑槽，所述驱动杆用于驱动运动块来回往复运动，所述驱动杆偏心设置在圆盘上，所述圆盘通过第三电机驱动。
作为本发明再进一步的方案：第二驱动装置包括设置在移动块上的凸轮，所述凸轮同轴设置有第一皮带轮，所述第一皮带轮通过皮带设置在第二电机上输出端的第二皮带轮上。
作为本发明再进一步的方案：所述主体底部设置有转轴，所述转轴贯穿主体底部设置，所述转轴下端设置有用于驱动转轴转动第一电机。
作为本发明再进一步的方案：所述转轴上设置有用于对污水进行搅拌的搅拌装置。
作为本发明再进一步的方案：所述过滤装置上设置有多层过滤网。
作为本发明再进一步的方案：所述过滤装置底部设置有滑轮，所述滑轮设置在支撑板上的滑槽中。
与现有技术相比，本发明的有益效果是：第一驱动装置驱动过滤装置往复移动，便于污水通过，提高污水通过率，同时防止过滤装置上的过滤网堵塞;过滤完成后的污水进入主体底部，第二驱动装置包括设置在移动块上的凸轮，所述凸轮同轴设置有第一皮带轮，所述第一皮带轮通过皮带设置在第二电机上输出端的第一单向阀上。第二驱动装置驱动活塞上下往复运动，使得第一单向阀和第二单向阀周期性打开、关闭，使得压缩腔周期性的向主体中补充药水，对主体中流动的污水进行消毒杀菌;同时转轴上的搅拌装置对污水进行搅拌便于污水与药水充分混合，提高杀毒除菌效果;消毒完成后的污水通过缓存腔上的出水口排出，设置缓存腔便于流动的污水与药水充分接触，保证杀菌效果，本发明防止过滤装置堵塞，提高过滤效率，设置搅拌装置保证污水处理效果。
