申请日2017.12.18
公开(公告)日2018.08.07
IPC分类号C02F9/08; H02J7/35; C02F1/50
摘要
本实用新型公开了一种带有消毒功能的污水过滤器，包括矩形箱体，所述矩形箱体上表面铰链连接有一号箱盖，所述矩形箱体内下表面右侧设有消毒箱所述消毒箱上表面铰链连接有二号箱盖，所述二号箱盖上表面中心处加工有投料口，所述二号箱盖上表面固定连接有矩形筒，所述矩形筒上表面铰链连接有三号箱盖，所述消毒箱内右表面上方加工有一号凹槽，所述一号凹槽内设有伸缩端向左的电动伸缩杆，所述电动伸缩杆的伸缩端固定连接有圆形挡板，所述消毒箱内后表面设有若干紫外线杀菌灯。本实用新型的有益效果是可以利用太阳能为过滤器供电，可以去除水中杂质悬浮物，可以对过滤后的水进行消毒，可以防止消毒剂损害消毒人员身体健康，可以打开箱盖，方便清洗。
权利要求书

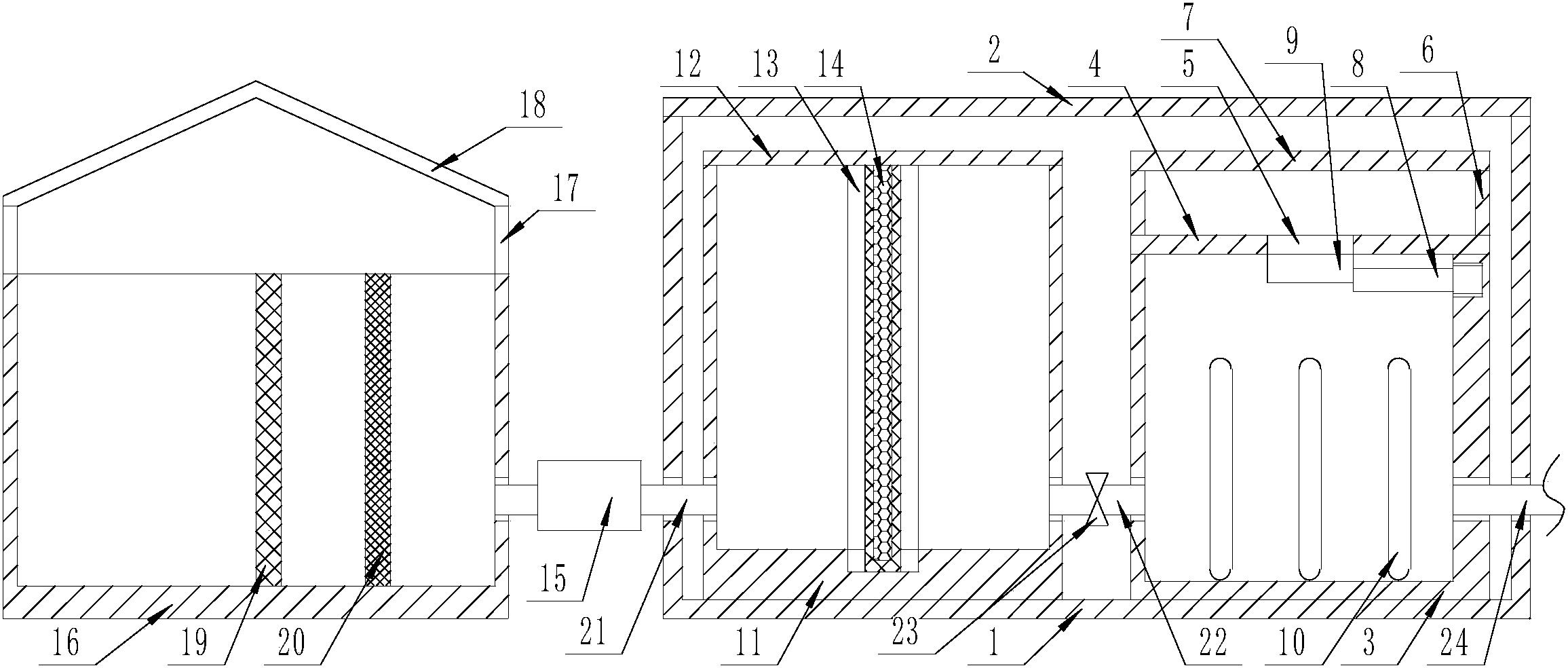

1.一种带有消毒功能的污水过滤器，包括矩形箱体(1)，其特征在于，所述矩形箱体(1)上表面铰链连接有一号箱盖(2)，所述矩形箱体(1)内下表面右侧设有消毒箱(3)，所述消毒箱(3)上表面铰链连接有二号箱盖(4)，所述二号箱盖(4)上表面中心处加工有投料口(5)，所述二号箱盖(4)上表面固定连接有矩形筒(6)，所述矩形筒(6)上表面铰链连接有三号箱盖(7)，所述消毒箱(3)内右表面上方加工有一号凹槽，所述一号凹槽内设有伸缩端向左的电动伸缩杆(8)，所述电动伸缩杆(8)的伸缩端固定连接有圆形挡板(9)，所述消毒箱(3)内后表面设有若干紫外线杀菌灯(10)，所述矩形箱体(1)内下表面左侧设有吸附箱(11)，所述吸附箱(11)上表面铰链连接有四号箱盖(12)，所述吸附箱(11)内前后表面中心处均加工有滑槽(13)，每个所述滑槽(13)之间共同设有活性炭吸附层(14)，所述吸附箱(11)内下表面中心处加工有二号凹槽，所述二号凹槽与每个滑槽(13)相通，所述活性炭吸附层(14)置于二号凹槽内，所述矩形箱体(1)左侧设有水泵(15)，所述水泵(15)左侧设有沉降池(16)，所述沉降池(16)上表面设有一对支架(17)，一对所述支架(17)上表面共同设有太阳能电池板(18)。
2.根据权利要求1所述的一种带有消毒功能的污水过滤器，其特征在于，所述沉降池(16)内下表面中心处设有一号过滤网(19)，所述沉降池(16)内下表面且位于一号过滤网(19)右侧设有二号过滤网(20)。
3.根据权利要求1所述的一种带有消毒功能的污水过滤器，其特征在于，所述沉降池(16)右表面加工有一号通孔，所述矩形箱体(1)左表面加工有二号通孔，所述吸附箱(11)左表面加工有三号通孔，所述水泵(15)与一号通孔、三号通孔、三号通孔之间均通过一号水管(21)相连接。
4.根据权利要求1所述的一种带有消毒功能的污水过滤器，其特征在于，所述吸附箱(11)右表面加工有四号通孔，所述消毒箱(3)左表面加工有五号通孔，所述四号通孔、五号通孔之间通过二号水管(22)相连接，所述二号水管(22)上设有电磁阀(23)。
5.根据权利要求1所述的一种带有消毒功能的污水过滤器，其特征在于，所述消毒箱(3)右表面加工有六号通孔，所述矩形箱体(1)右表面加工有七号通孔，所述六号通孔、七号通孔内设有三号水管(24)。
说明书
一种带有消毒功能的污水过滤器
技术领域
本实用新型涉及带有消毒功能的污水过滤器领域，特别是一种带有消毒功能的污水过滤器。
背景技术
污水处理过滤器适用于液体特别是有毒介质中，固体悬浮颗粒的分离。污水处理过滤器主要是处理污水，使其可以循环使用。
目前，在现有的技术中，在申请号为201720129463.7，名称为污水过滤器的专利中，自动清洗滤芯，无需拆卸，清洗效率高，清洗方便，但是不能够对处理过的水进行消毒，不能够安全投放消毒剂。
为了解决上述问题，本实用新型设计在二号箱盖上表面设有矩形筒，矩形筒上表面设有三号箱盖，可以打开三号箱盖将消毒剂投放后关闭三号箱盖，然后通过控制电动伸缩杆缩短将二号箱盖下表面的圆形挡板移开，消毒剂通过投料口掉落在消毒箱内;可以避免消毒剂落入水中后与水反应后生成的有害气体溢出损害投放消毒剂的工作人员身体健康。因此，设计一种带有消毒功能的污水过滤器很有必要。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种带有消毒功能的污水过滤器。
实现上述目的本实用新型的技术方案为，一种带有消毒功能的污水过滤器，包括矩形箱体，所述矩形箱体上表面铰链连接有一号箱盖，所述矩形箱体内下表面右侧设有消毒箱所述消毒箱上表面铰链连接有二号箱盖，所述二号箱盖上表面中心处加工有投料口，所述二号箱盖上表面固定连接有矩形筒，所述矩形筒上表面铰链连接有三号箱盖，所述消毒箱内右表面上方加工有一号凹槽，所述一号凹槽内设有伸缩端向左的电动伸缩杆，所述电动伸缩杆的伸缩端固定连接有圆形挡板，所述消毒箱内后表面设有若干紫外线杀菌灯，所述矩形箱体内下表面左侧设有吸附箱，所述吸附箱上表面铰链连接有四号箱盖，所述吸附箱内前后表面中心处均加工有滑槽，每个所述滑槽之间共同设有活性炭吸附层，所述吸附箱内下表面中心处加工有二号凹槽，所述二号凹槽与每个滑槽相通，所述活性炭吸附层置于二号凹槽内，所述矩形箱体左侧设有水泵，所述水泵左侧设有沉降池，所述沉降池上表面设有一对支架，一对所述支架上表面共同设有太阳能电池板。
所述沉降池内下表面中心处设有一号过滤网，所述沉降池内下表面且位于一号过滤网右侧设有二号过滤网。
所述沉降池右表面加工有一号通孔，所述矩形箱体左表面加工有二号通孔，所述吸附箱左表面加工有三号通孔，所述水泵与一号通孔、三号通孔、三号通孔之间均通过一号水管相连接。
所述吸附箱右表面加工有四号通孔，所述消毒箱左表面加工有五号通孔，所述四号通孔、五号通孔之间通过二号水管相连接，所述二号水管上设有电磁阀。
所述消毒箱右表面加工有六号通孔，所述矩形箱体右表面加工有七号通孔，所述六号通孔、七号通孔内设有三号水管。
利用本实用新型的技术方案制作的一种带有消毒功能的污水过滤器，可以利用太阳能为过滤器供电，可以去除水中杂质悬浮物，可以对过滤后的水进行消毒，可以防止消毒剂损害消毒人员身体健康，可以打开箱盖，方便清洗。
