申请日2017.12.18
公开(公告)日2018.08.07
IPC分类号C02F9/04
摘要
本实用新型涉及一种感应电炉专用水处理系统，包括自来水进水管、水处理装置、过滤器、水泵站、水系统控制箱、水箱液位计、水箱电导率、水箱排水阀，自来水进水管的出水端连接水处理装置的进水端，水处理装置的出水端通过管道连接水泵站，水处理装置与水泵站之间的管道上装设有过滤器，水泵站连接有水系统控制箱，水系统控制箱分别连接水箱液位计、水箱电导率、水箱排水阀，水箱液位计电连接水箱排水阀，水箱电导率分别电连接水箱排水阀、水处理装置;本实用新型能够实现理想的水冷热交换效果，提高了用户生产效率，避免了传统中频炉存在的水冷冷却块内壁结垢、冷却块内部流量减小以及影响水冷热交换效果、最终导致元器件损坏的问题。
权利要求书
1.一种感应电炉专用水处理系统，其特征在于：包括自来水进水管(1)、水处理装置(2)、过滤器(3)、水泵站(4)、水系统控制箱(5)、水箱液位计(6)、水箱电导率(7)、水箱排水阀(8)，所述自来水进水管(1)的出水端连接水处理装置(2)的进水端，所述水处理装置(2)的出水端通过管道连接水泵站(4)，所述水处理装置(2)与水泵站(4)之间的管道上装设有过滤器(3)，所述水处理装置(2)用于对自来水进行净化过滤以及水系统阻垢，所述过滤器(3)用于对水处理装置(2)处理后的水内直径大于1mm的杂质进行过滤，所述水泵站(4)为感应电炉各发热元器件进行管道水冷热交换，所述水泵站(4)连接有水系统控制箱(5)，所述水系统控制箱(5)分别连接水箱液位计(6)、水箱电导率(7)、水箱排水阀(8)，所述水箱液位计(6)用于实时监控水箱内水面液位，所述水箱电导率(7)用于实时监测内循环水箱内的水质电导率，所述水箱液位计(6)电连接水箱排水阀(8)，所述水箱电导率(7)分别电连接水箱排水阀(8)、水处理装置(2)。
2.如权利要求1所述的感应电炉专用水处理系统，其特征在于：所述水处理装置(2)中设有过滤网、反渗透装置、去离子装置、脉冲定量泵、流量控制电磁阀，所述过滤网、反渗透装置、去离子装置、脉冲定量泵依次通过管道连接，所述过滤网、反渗透装置、去离子装置分别用于对高电导率的自来水进行过滤、反渗透、去离子，所述脉冲定量泵用于向自来水中添加阻垢剂，所述流量控制电磁阀安装在水处理装置(2)的管道中。
3.如权利要求1或2所述的感应电炉专用水处理系统，其特征在于：所述水泵站(4)包括水泵、冷却塔、蓄水箱，蓄水箱的进水端连接过滤器(3)，所述蓄水箱的出水端安装有水泵，所述水泵另一端通过管道连接冷却塔，所述冷却塔的出水端通过管道连接至蓄水箱，所述水泵、冷却塔、蓄水箱形成内部水路循环。
说明书
一种感应电炉专用水处理系统
[技术领域]
本实用新型涉及实型铸造技术领域，具体地说是一种感应电炉专用水处理系统。
[背景技术]
随着铸造行业的飞速发展及国家对相关行业要求越来越高，中频感应炉已成为铸造行业主要熔化设备，中频感应电炉各个方面技术也在不断革新。由于中频炉属于大功率元器件，系统主电源的电流随着设备功率的升高也跟着升高，而且系统主电源部分有很多发热元器件，因此在每个发热元器件上都有相对应的水冷装置，水冷装置在整个系统的正常运行过程中起到了至关重要的作用。传统的中频炉通常是用自来水作为内循环水，而自来水的电导率通常在300μs/cm以上，这就会导致水冷冷却块内壁结垢，进而导致冷却块内部流量减小，严重影响水冷热交换的效果，最终导致元器件的损坏，影响用户生产效率。随着中频炉用户对电炉不断追求大功率，提高产能，减少故障停机时间，水冷系统所带来的问题引起铸造行业人员原来越重视，同时也迫切的希望能够通过解决水质问题来解决上述的一系列问题。
[实用新型内容]
本实用新型的目的就是要解决上述的不足而提供一种感应电炉专用水处理系统，能够实现理想的水冷热交换效果，提高了用户生产效率，避免了传统中频炉存在的水冷冷却块内壁结垢、冷却块内部流量减小以及影响水冷热交换效果、最终导致元器件损坏的问题。

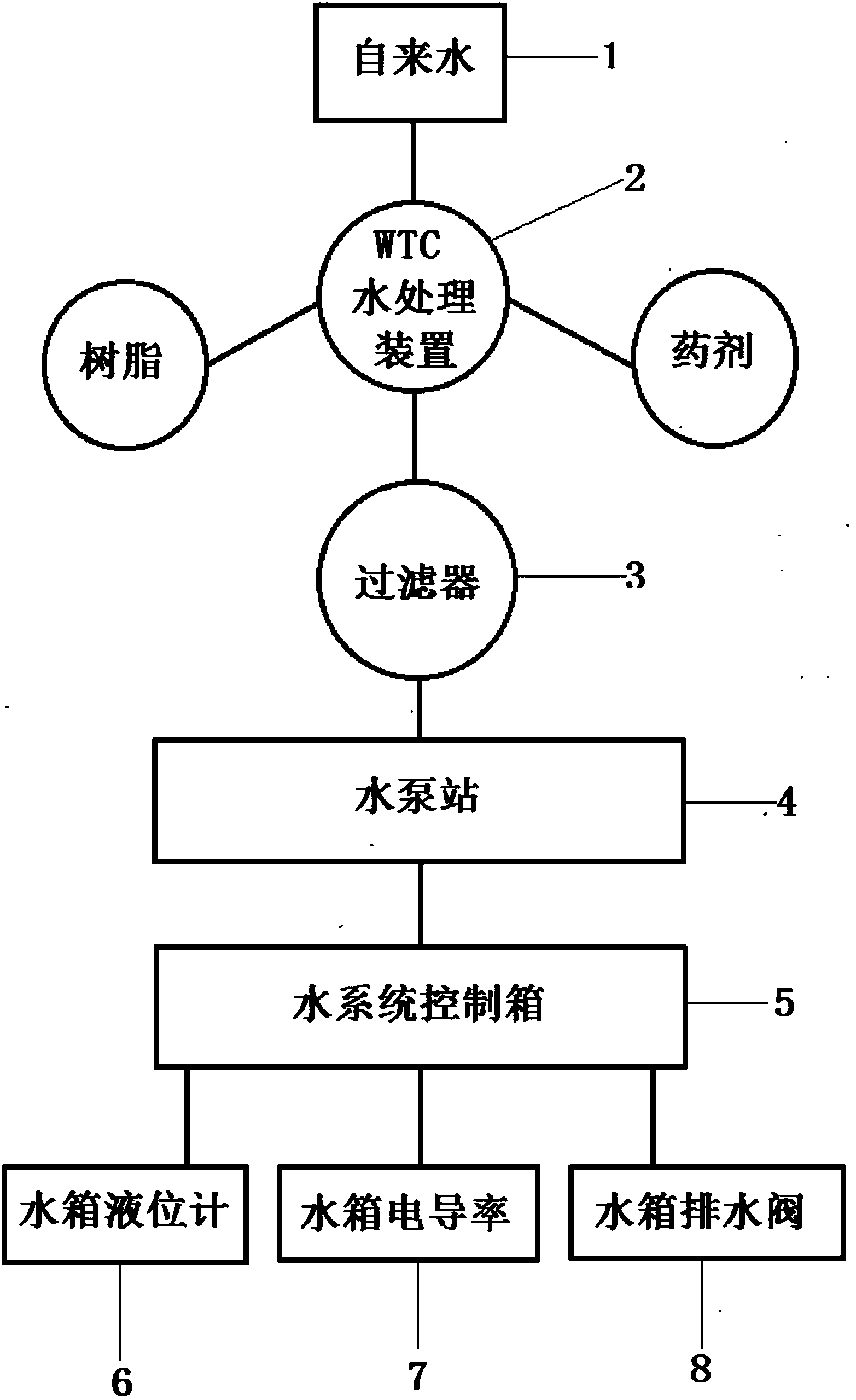

为实现上述目的设计一种感应电炉专用水处理系统，包括自来水进水管1、水处理装置2、过滤器3、水泵站4、水系统控制箱5、水箱液位计6、水箱电导率7、水箱排水阀8，所述自来水进水管1的出水端连接水处理装置2的进水端，所述水处理装置2的出水端通过管道连接水泵站4，所述水处理装置2与水泵站4之间的管道上装设有过滤器3，所述水处理装置2用于对自来水进行净化过滤以及水系统阻垢，所述过滤器3用于对水处理装置2处理后的水内直径大于1mm的杂质进行过滤，所述水泵站4为感应电炉各发热元器件进行管道水冷热交换，所述水泵站4连接有水系统控制箱5，所述水系统控制箱5分别连接水箱液位计6、水箱电导率7、水箱排水阀8，所述水箱液位计6用于实时监控水箱内水面液位，所述水箱电导率7用于实时监测内循环水箱内的水质电导率，所述水箱液位计6电连接水箱排水阀8，所述水箱电导率7分别电连接水箱排水阀8、水处理装置2。
进一步地，所述水处理装置2中设有过滤网、反渗透装置、去离子装置、脉冲定量泵、流量控制电磁阀，所述过滤网、反渗透装置、去离子装置、脉冲定量泵依次通过管道连接，所述过滤网、反渗透装置、去离子装置分别用于对高电导率的自来水进行过滤、反渗透、去离子，所述脉冲定量泵用于向自来水中添加阻垢剂，所述流量控制电磁阀安装在水处理装置2的管道中。
进一步地，所述水泵站4包括水泵、冷却塔、蓄水箱，蓄水箱的进水端连接过滤器3，所述蓄水箱的出水端安装有水泵，所述水泵另一端通过管道连接冷却塔，所述冷却塔的出水端通过管道连接至蓄水箱，所述水泵、冷却塔、蓄水箱形成内部水路循环。
本实用新型同现有技术相比，提供了一种感应电炉专用水处理系统，主要是对感应电炉内循环水进行动态净化，设备配备水箱电导率检测仪、水箱液位计、水箱排水阀、WTC水处理装置等关键部件，通过电导率检测仪监测内循环水箱水的电导率，当电导率过高时，控制回路打开水箱排水阀进行排污，同时WTC水处理装置对水箱内进行自来水净化后补水，这样一边排污一边添加净化水，使得水处理装置的自来水由原来的高于电导率300μs/cm降低至低于20μs/cm，从而实现了理想的水冷热交换效果，提高了用户生产效率，避免了传统的中频炉因自来水电导率通常在300μs/cm以上导致的水冷冷却块内壁结垢、冷却块内部流量减小、严重影响水冷热交换效果，最终导致元器件的损坏，影响用户生产效率的问题;同时，水箱液位计保护内循环水能够持续运转，水箱液位计有三个液位档位，分别为高中低，一旦水箱液位计检测液位中档位，控制回路关闭排水阀，WTC水处理装置继续净化补水，当液位高于高液位后，控制回路打开水箱排水阀继续排污，从而既能保证设备正常运行，同时又能动态净化系统内循环水系统;本实用新型所述的感应电炉专用水处理系统能够得到客户广泛认可，且随着该项技术的逐步推广，将得到更广泛应用。
