新型微废水净水机

　　申请日2019.01.10

　　公开(公告)日2019.03.01

　　IPC分类号C02F9/02

　　摘要

　　本实用新型公开了一种新型微废水净水机，包括净水机壳体、控制系统和过滤器，所述过滤器，包括上盖、与所述上盖螺纹连接的一级过滤仓、与所述一级过滤仓螺纹连接的二级过滤仓;所述上盖的上表面设有与水源连接的连接口，所述二级过滤仓的下方螺纹连接有带有纯水出口的下盖，所述上盖与所述一级过滤仓连接处形成一个空腔，在该空腔内放置有一级PP棉，同时所述一级过滤仓与所述二级过滤仓的连接处形成一空腔，在该空腔内安装有二级PP棉，在二级过滤仓与下盖连接处形成的空腔内放置有RO反渗透膜，由于该装置利用上盖和下盖将碳仓和渗透仓盖合成一个整体，使得净水装置的过滤器数量由三个降为一个，便于净水设备小型化，因此本实用新型值得推广。

　　权利要求书

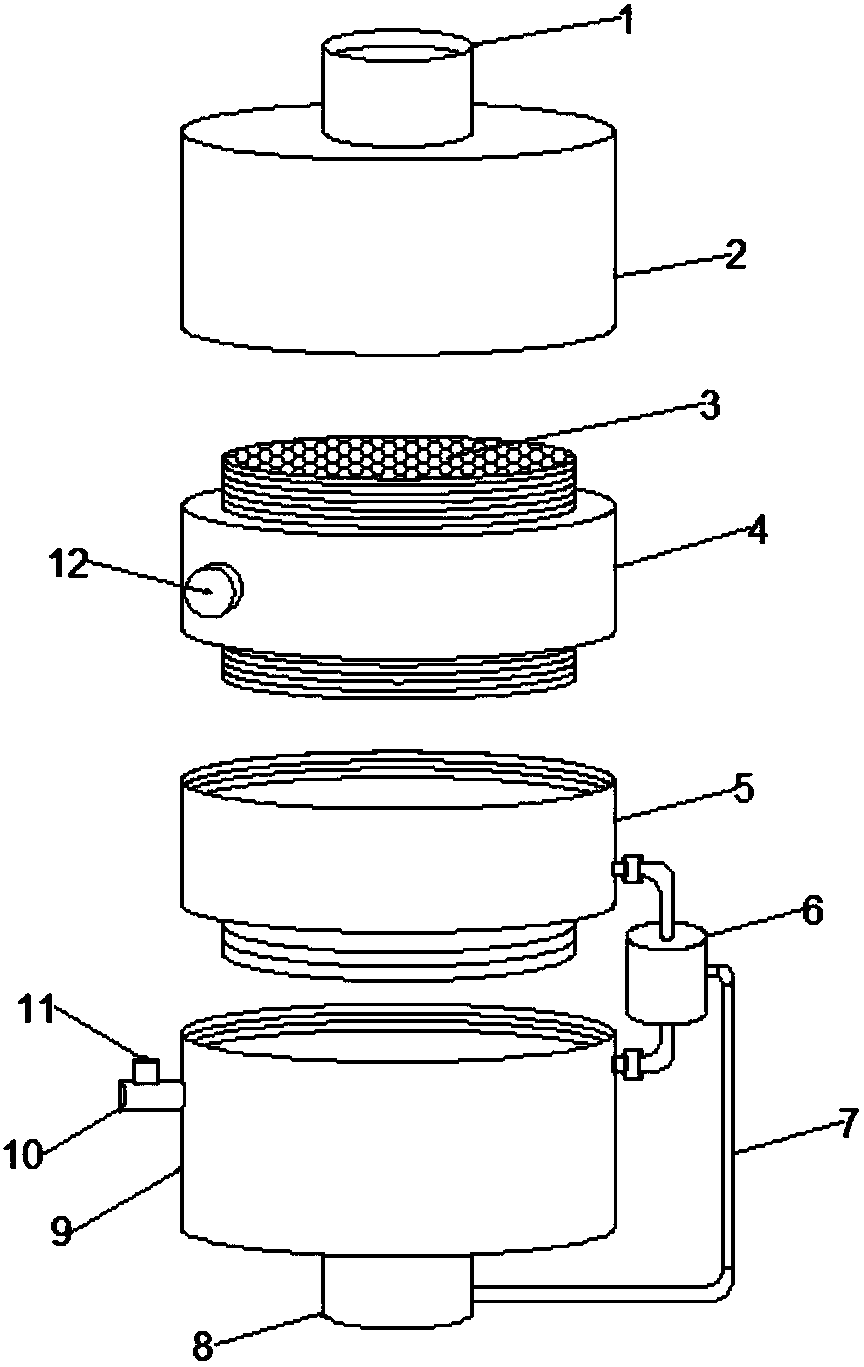

　　1.一种新型微废水净水机，包括净水机壳体、控制系统和过滤器，其特征在于：所述过滤器，包括上盖(2)、与所述上盖(2)螺纹连接的一级过滤仓(4)、与所述一级过滤仓(4)螺纹连接的二级过滤仓(5);所述上盖(2)的上表面设有与水源连接的连接口(1)，所述二级过滤仓(5)的下方螺纹连接有带有纯水出口(8)的下盖(9)，所述纯水出口(8)上连接有纯水管(7);所述下盖(9)与所述上盖(2)将一级过滤仓(4)和二级过滤仓(5)盖合，所述上盖(2)与所述一级过滤仓(4)连接处形成一个空腔，在该空腔内放置有一级PP棉(13)，同时所述一级过滤仓(4)与所述二级过滤仓(5)的连接处形成一空腔，在该空腔内安装有二级PP棉(14)，所述二级过滤仓(5)与所述下盖(9)连接处形成的空腔内放置有RO反渗透膜(15)，在二级过滤仓(5)和下盖(9)的同一侧面上分别设有相互水平第一连接管(17)和第二连接管(16)，在第一连接管(17)与第二连接管(16)上活动装设有增压泵(6)，所述增压泵(6)与所述纯水管(7)连接连通。

　　2.根据权利要求1所述的一种新型微废水净水机，其特征在于：所述一级过滤仓(4)的正面设有堵塞(12)，所述一级过滤仓(4)的上表面和下表面均设有过滤网(3)，且在一级过滤仓(4)内填充有活性炭颗粒，并通过堵塞(12)的启、闭，存、取一级过滤仓(4)内的活性炭颗粒。

　　3.根据权利要求1所述的一种新型微废水净水机，其特征在于：所述下盖(9)的圆周面上还设有与所述第二连接管(16)对称的排污管(10)，所述排污管(10)上安装有电动阀(11)。

　　4.根据权利要求3所述的一种新型微废水净水机，其特征在于：所述电动阀(11)与控制系统电性连接。

　　5.根据权利要求1所述的一种新型微废水净水机，其特征在于：所述第一连接管(17)是由连接软管(23)和带有通孔的瓷球(24)构成。

　　6.根据权利要求5所述的一种新型微废水净水机，其特征在于：所述连接软管(23)和瓷球(24)位于二级PR棉(14)的正下方。

　　7.根据权利要求1所述的一种新型微废水净水机，其特征在于：所述第二连接管(16)上设有L形管(25)组成，且在L形管(25)上设有自由转动的旋转盘(26)，所述旋转盘(26)位于RO反渗透膜(15)的正上方;在所述旋转盘(26)的下表面和正面均匀排布有喷水口(27)。

　　8.根据权利要求7所述的一种新型微废水净水机，其特征在于：所述喷水口(27)与所述RO反渗透膜(15)上表面的水平夹角为45度。

　　9.根据权利要求1所述的一种新型微废水净水机，其特征在于：所述增压泵(6)上连接有进水管(19)和出水管(22)，所述进水管(19)和出水管(22)上安装有螺纹连接扣(18)。

　　10.根据权利要求9所述的一种新型微废水净水机，其特征在于：所述进水管(19)上安装有第一电磁阀(20)且所述纯水管(7)上安装有第二电磁阀(21)，所述第一电磁阀(20)和所述第二电磁阀(21)均与控制系统电性连接。

　　说明书

　　一种新型微废水净水机

　　技术领域

　　本实用新型涉及净水设备技术领域，具体为一种能够降低净水设备体积的新型的净水机。

　　背景技术

　　我国是一个缺水国家，为了解决水资源浪费的问题，中国标准化研究院制订《反渗透净水机水效限定值及水效等级》，由于水效等级的提高，微废水将逐渐取代之前废水排放比较大RO机;微废水从字面意思来讲是废水少的意思，是一种应用于净水机上的技术，反渗透净水机在制取纯水的过程中，要排放废水(或称为浓缩水、浓水);排放废水少的反渗透净水机称为“微废水净水机”;微废水净水机的节水减排效果显著，净水产水率达到60%以上，比常规产品提高一倍以上，滤芯耗材减少一半以上;但是现有的微净水设备基本上才有三个串联安装的过滤器，进行水质净化，但是三个过滤器不仅占用有限的机体被内部空间，同时过滤器更换往往是整体更换，不仅成本高，而且更换后的过滤器造成资源浪费;另外在微废水RO机的使用过程中，由于回收率的提高，废水端的浓度提升比较大，造成正常情况下的RO膜容易结晶堵膜，影响RO膜的使用寿命，RO机长时间不制水时由于RO膜滤瓶中充满了高浓度的浓缩水，此水长时间不流动容易在膜表面形成结晶物质，影响膜的性能及使用寿命，而且RO机内部元器件上盐类物质容易结晶堆积生垢。

　　实用新型内容

　　针对现有技术存在的不足，本实用新型目的是提供一种新型微废水净水机，以解决上述背景技术中提出的问题。

　　为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种新型微废水净水机，包括净水机壳体、控制系统和过滤器，所述过滤器，包括上盖、与所述上盖螺纹连接的一级过滤仓、与所述一级过滤仓螺纹连接的二级过滤仓;所述二级过滤仓的下方螺纹连接有带有纯水出口的下盖，所述纯水出口上连接有纯水管;所述下盖与所述上盖将一级过滤仓和二级过滤仓盖合，所述上盖与所述一级过滤仓连接处形成一个空腔，在该空腔内放置有一级PP棉，同时所述一级过滤仓与所述二级过滤仓的连接处形成一空腔，在该空腔内安装有二级PP棉，所述二级过滤仓与所述下盖连接处形成的空腔内放置有RO反渗透膜，在二级过滤仓和下盖的同一侧面上分别设有相互水平第一连接管和第二连接管，在第一连接管与第二连接管上活动装设有增压泵，所述增压泵与所述纯水管连接连通。

　　作为本实用新型的优选技术方案：所述一级过滤仓的正面设有堵塞，所述一级过滤仓的上表面和下表面均设有过滤网，且在一级过滤仓内填充有活性炭颗粒，并通过堵塞的启、闭，存、取一级过滤仓内的活性炭颗粒。

　　作为本实用新型的优选技术方案：所述下盖的圆周面上还设有与所述第二连接管对称的排污管，所述排污管上安装有电动阀。

　　作为本实用新型的优选技术方案：所述第一连接管是由连接软管和带有通孔的瓷球构成。

　　作为本实用新型的优选技术方案：所述第二连接管上设有L形管组成，且在L形管上设有自由转动的旋转盘，在旋转盘的下表面和正面均匀排布有喷水口。

　　作为本实用新型的优选技术方案：所述增压泵上连接有进水管和出水管，所述进水管和出水管上安装有螺纹连接扣。

　　作为本实用新型的优选技术方案：所述进水管上安装有第一电磁阀且所述纯水管上安装有第二电磁阀，所述第一电磁阀、所述第二电磁阀和所述电动阀均匀控制系统电性连接。

　　作为本实用新型的优选技术方案：所述连接软管和瓷球位于二级PP棉的正下方;所述旋转盘位于RO反渗透膜的正上方;所述喷水口与所述RO反渗透膜上表面的水平夹角为45度。
