申请日2018.01.23
公开(公告)日2018.11.13
IPC分类号C02F9/08
摘要
本实用新型公开了一种农村污水处理用多层次过滤装置，包括污水进水管，所述污水进水管与污水沉淀池上部固定连接，且污水沉淀池上部拆卸连接有过滤网，所述污水沉淀池侧壁上固定连接有排水管，且排水管的端部与结合管无缝连接，所述消毒水箱下部固定设置有回流管与水体过滤器连接，且回流管上固定设置有第一阀门和第二压力泵，所述消毒水箱一侧通过水管与蓄水池固定连接，且水管上固定设置有第二阀门。该农村污水处理用多层次过滤装置通过对污水进行沉淀和多层次过滤，同时进行消毒处理以达到可再次利用的标准，解决在目前污水处理过程中成本较高，且处理方式单一，无法满足污水处理过后实现再利用的需求，导致水资源浪费的问题。
权利要求书

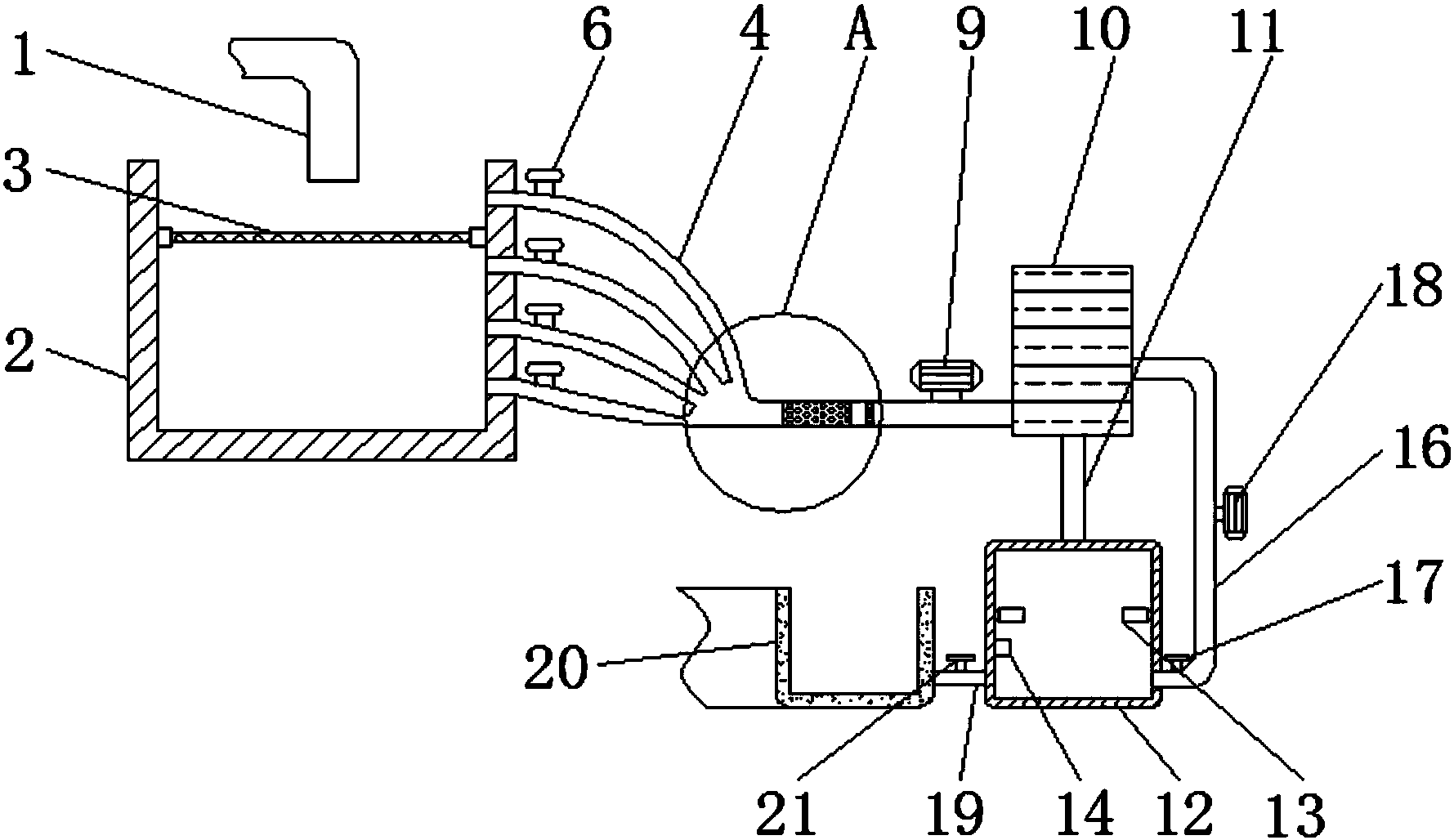

1.一种农村污水处理用多层次过滤装置，包括污水进水管(1)，其特征在于：所述污水进水管(1)与污水沉淀池(2)上部固定连接，且污水沉淀池(2)上部拆卸连接有过滤网(3)，所述污水沉淀池(2)侧壁上固定连接有排水管(4)，且排水管(4)的端部与结合管(5)无缝连接，所述排水管(4)上固定设置有电控阀(6)，所述结合管(5)内部固定活性炭吸附层(7)，且结合管(5)在活性炭吸附层(7)一侧固定设置有半透膜(8)，所述结合管(5)一侧固定设置有第一压力泵(9)，且结合管(5)端部与水体过滤器(10)连接，所述水体过滤器(10)一端固定设置出水管(11)，且出水管(11)与消毒水箱(12)固定连接，所述消毒水箱(12)内部侧壁上固定安装有紫外线消毒灯(13)，且消毒水箱(12)内部固定安装有水质检测器(14)，所述水质检测器(14)与控制面板(15)连接，所述消毒水箱(12)下部固定设置有回流管(16)与水体过滤器(10)连接，且回流管(16)上固定设置有第一阀门(17)和第二压力泵(18)，所述消毒水箱(12)一侧通过水管(19)与蓄水池(20)固定连接，且水管(19)上固定设置有第二阀门(21)。
2.根据权利要求1所述的一种农村污水处理用多层次过滤装置，其特征在于：所述排水管(4)在污水沉淀池(2)侧壁上设置数量为3-5个，且排水管(4)在污水沉淀池(2)侧壁上等高度均匀分布，所述排水管(4)与污水沉淀池(2)侧壁构成倾斜连接结构。
3.根据权利要求1所述的一种农村污水处理用多层次过滤装置，其特征在于：所述电控阀(6)、第一压力泵(9)、紫外线消毒灯(13)、水质检测器(14)、第一阀门(17)、第二压力泵(18)和第二阀门(21)与控制面板(15)之间为并联电性连接。
4.根据权利要求1所述的一种农村污水处理用多层次过滤装置，其特征在于：所述活性炭吸附层(7)在结合管(5)内部呈蜂窝状结构，且结合管(5)管径大于排水管(4)管径。
5.根据权利要求1所述的一种农村污水处理用多层次过滤装置，其特征在于：所述紫外线消毒灯(13)设置数量为2-4个，且紫外线消毒灯(13)在消毒水箱(12)内部呈对称分布结构。
说明书
一种农村污水处理用多层次过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种农村污水处理用多层次过滤装置。
背景技术
农村污水处理是指对农村污水处理的一个方法，农村生活日渐城市化，生活污水主要来自农家的厕所冲洗水、厨房洗涤水、洗衣机排水、淋浴排水及其他排水。
在目前污水处理过程中成本较高，且处理方式单一，无法满足污水处理过后实现再利用的需求，导致水资源浪费。
实用新型内容
本实用新型的目的在于提供一种农村污水处理用多层次过滤装置，以解决上述背景技术中提出的在目前污水处理过程中成本较高，且处理方式单一，无法满足污水处理过后实现再利用的需求，导致水资源浪费的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农村污水处理用多层次过滤装置，包括污水进水管，所述污水进水管与污水沉淀池上部固定连接，且污水沉淀池上部拆卸连接有过滤网，所述污水沉淀池侧壁上固定连接有排水管，且排水管的端部与结合管无缝连接，所述排水管上固定设置有电控阀，所述结合管内部固定活性炭吸附层，且结合管在活性炭吸附层一侧固定设置有半透膜，所述结合管一侧固定设置有第一压力泵，且结合管端部与水体过滤器连接，所述水体过滤器一端固定设置出水管，且出水管与消毒水箱固定连接，所述消毒水箱内部侧壁上固定安装有紫外线消毒灯，且消毒水箱内部固定安装有水质检测器，所述水质检测器与控制面板连接，所述消毒水箱下部固定设置有回流管与水体过滤器连接，且回流管上固定设置有第一阀门和第二压力泵，所述消毒水箱一侧通过水管与蓄水池固定连接，且水管上固定设置有第二阀门。
优选的，所述排水管在污水沉淀池侧壁上设置数量为3-5个，且排水管在污水沉淀池侧壁上等高度均匀分布，所述排水管与污水沉淀池侧壁构成倾斜连接结构。
优选的，所述电控阀、第一压力泵、紫外线消毒灯、水质检测器、第一阀门、第二压力泵和第二阀门与控制面板之间为并联电性连接。
优选的，所述活性炭吸附层在结合管内部呈蜂窝状结构，且结合管管径大于排水管管径。
优选的，所述紫外线消毒灯设置数量为2-4个，且紫外线消毒灯在消毒水箱内部呈对称分布结构。
与现有技术相比，本实用新型的有益效果是：该农村污水处理用多层次过滤装置通过对污水进行沉淀和多层次过滤，同时进行消毒处理以达到可再次利用的标准，解决在目前污水处理过程中成本较高，且处理方式单一，无法满足污水处理过后实现再利用的需求，导致水资源浪费的问题。该农村污水处理用多层次过滤装置排水管在污水沉淀池侧壁上不同高度设置有排水管，有利于根据污水沉淀池水体沉淀情况进行排水，再做下一步处理，提高整体沉淀效果，控制面板对水体的过滤和检测进行控制，有利于水体整体过滤效果得到提高，同时增加水体过滤的灵活性，提高装置的整体性能，活性炭吸附层和半透膜之间相互配合，对水体中的杂质进行吸附和过滤，提高污水处理效果，紫外线消毒灯对水体进行充分消毒，便于污水处理后进行再利用，提高污水利用率，同时消毒结构简单，性价比高。
