申请日2018.01.23
公开(公告)日2018.11.06
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于造纸生产的污水净化装置，包括机体外壳，所述机体外壳的底部固定连接有支撑架，所述机体外壳内设有消毒处理池和净化池，且消毒处理池和净化池之间通过墙体隔断，所述消毒处理池的内壁设置有隔离层，且隔离层的内壁中部垂直插接有导管，所述导管穿过消毒处理池的顶壁向外延伸端连通有投料口，且导管的底部连通有扩散口，所述净化池内设置有搅拌箱和过滤箱，且搅拌箱和过滤箱之间连通有连通管，所述搅拌箱与消毒处理池之间连通有溢流口，所述过滤箱的内侧底壁设有过滤板，且过滤板的上端中部设置有过滤芯。本实用新型结构简单，易操作，污水和消毒物料得到充分反应，并经过多重过滤，净化效果好。
权利要求书

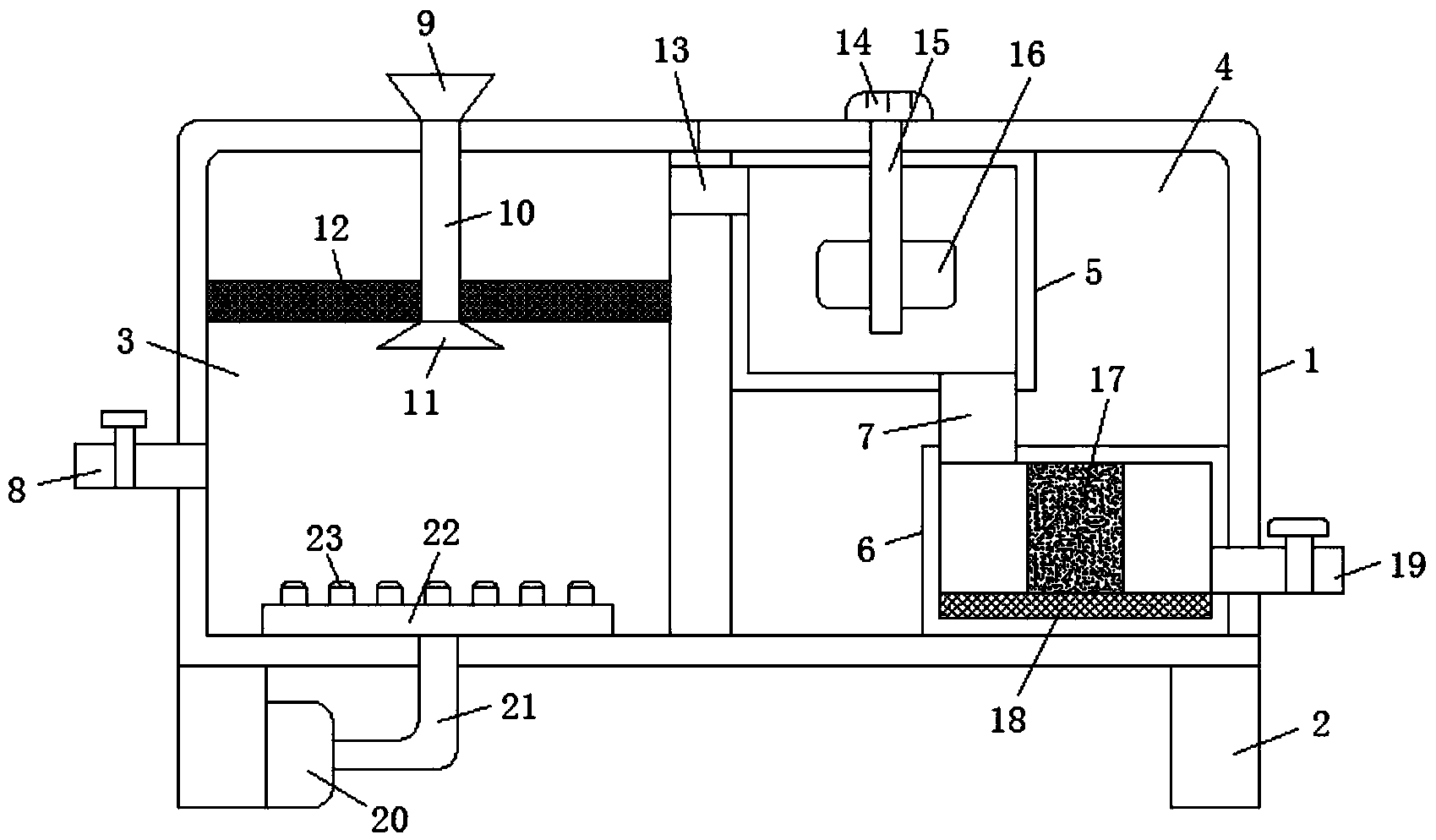

1.一种用于造纸生产的污水净化装置，包括机体外壳(1)，其特征在于：所述机体外壳(1)的底部固定连接有支撑架(2)，所述机体外壳(1)内设有消毒处理池(3)和净化池(4)，且消毒处理池(3)和净化池(4)之间通过墙体隔断，所述消毒处理池(3)的外壁一侧连通有进水口(8)，所述消毒处理池(3)的内壁设置有隔离层(12)，且隔离层(12)的内壁中部垂直插接有导管(10)，所述导管(10)穿过消毒处理池(3)的顶壁向外延伸端连通有投料口(9)，且导管(10)的底部连通有扩散口(11)，所述净化池(4)内设置有搅拌箱(5)和过滤箱(6)，且搅拌箱(5)和过滤箱(6)之间连通有连通管(7)，所述搅拌箱(5)与消毒处理池(3)之间连通有溢流口(13)，所述搅拌箱(5)的上端设有驱动电机(14)，且驱动电机(14)的输出端设有旋转轴(15)，旋转轴(15)的外壁两侧对称固定连接有搅拌轮(16)，所述过滤箱(6)的内侧底壁设有过滤板(18)，且过滤板(18)的上端中部设置有过滤芯(17)，所述过滤箱(6)下端外壁的一侧连通有排放口(19)。
2.根据权利要求1所述的一种用于造纸生产的污水净化装置，其特征在于：所述消毒处理池(3)的内侧底壁设有喷管(22)，且喷管(22)的上端外壁均匀连通有若干个喷头(23)，所述喷管(22)的底部通过鼓风管(21)连通有鼓风机(20)，且鼓风机(20)安装于支撑架(2)的外壁一侧。
3.根据权利要求1所述的一种用于造纸生产的污水净化装置，其特征在于：所述进水口(8)和排放口(19)的管路上均设有阀门。
4.根据权利要求1所述的一种用于造纸生产的污水净化装置，其特征在于：所述溢流口(13)位于隔离层(12)的上方一侧。
5.根据权利要求1所述的一种用于造纸生产的污水净化装置，其特征在于：所述隔离层(12)由高分子纤维材料制成。
说明书
一种用于造纸生产的污水净化装置
技术领域
本实用新型涉及造纸技术领域，尤其涉及一种用于造纸生产的污水净化装置。
背景技术
造纸作为古代四大发明之一，它给人们的生活带来了极大的方便。随着经济的快速发展，人们在发展的同时却对环境造成了极大的污染，造纸生产中所产生的废水就是环境污染中比较典型的污染源之一，造纸生产过程中产生的废水浓度比较高，含有大量的纤维、无机盐、色素和挥发性气体等，污染性极强。目前，有一些不法的造纸厂家无良的将造纸产生的废水直接就排放到了周边的河流中，严重影响到了人们的生活，散发出来的恶臭味和有害气体严重威胁着人们的健康。
实用新型内容
为了解决上述背景技术中提到的问题，本实用新型提供一种用于造纸生产的污水净化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于造纸生产的污水净化装置，包括机体外壳，所述机体外壳的底部固定连接有支撑架，所述机体外壳内设有消毒处理池和净化池，且消毒处理池和净化池之间通过墙体隔断，所述消毒处理池的外壁一侧连通有进水口，所述消毒处理池的内壁设置有隔离层，且隔离层的内壁中部垂直插接有导管，所述导管穿过消毒处理池的顶壁向外延伸端连通有投料口，且导管的底部连通有扩散口，所述净化池内设置有搅拌箱和过滤箱，且搅拌箱和过滤箱之间连通有连通管，所述搅拌箱与消毒处理池之间连通有溢流口，所述搅拌箱的上端设有驱动电机，且驱动电机的输出端设有旋转轴，旋转轴的外壁两侧对称固定连接有搅拌轮，所述过滤箱的内侧底壁设有过滤板，且过滤板的上端中部设置有过滤芯，所述过滤箱下端外壁的一侧连通有排放口。
优选地，所述消毒处理池的内侧底壁设有喷管，且喷管的上端外壁均匀连通有若干个喷头，所述喷管的底部通过鼓风管连通有鼓风机，且鼓风机安装于支撑架的外壁一侧。
优选地，所述进水口和排放口的管路上均设有阀门。
优选地，所述溢流口位于隔离层的上方一侧。
优选地，所述隔离层由高分子纤维材料制成。
与现有技术相比，本实用新型的有益效果是：首先打开阀门，待处理的污水经进水口进入消毒处理池内，再从投料口处投入消毒剂，经导管和扩散口进入与污水混合，而此时，启动鼓风机，不断地对消毒处理池内进行鼓风，使得污水和消毒剂混合更加均匀，提高反应效率，而反应后的上清液则通过隔离层的过滤后，经溢流口流至搅拌箱内，此时，启动驱动电机，驱动电机驱动旋转轴旋转，使得搅拌轮不断地对上清液进行搅拌，提高了净化效果，而初步净化的污水通过连通管进入到过滤箱内，再通过过滤芯的最终过滤得到净化水，最后经排放口向外排出。本实用新型结构简单，易操作，污水和消毒物料得到充分反应，并经过多重过滤，净化效果好，该装置使用便捷巧妙，适宜广泛推广。
