申请日2018.01.19
公开(公告)日2018.06.08
IPC分类号C02F9/04; G05D21/02
摘要
本发明提供了一种小型流动型污水处理装置，处理箱室倾斜设置并配合倾斜角度一致的搅拌装置，有利于酸液或者碱液均匀混合在污水中;沉淀箱室倾斜设置，方便排出絮凝状物质，防止堵塞;本发明还设有酸碱调节系统，可以自动检测污水体系的pH值，酸碱调节更加方便并且准确;本发明还设有间歇处理系统，可以设定时间，定时自动控制阀门的开合，提高本装置的自动化程度;可以使污水在密闭环境中通过控制系统完成酸碱调节、自动开关阀门，从而使得该污水处理过程可完全在密闭环境中进行，降低了人力操作成本，同时可以避免污水中的气味扩散至空气中，可以提高工作环境的质量。
权利要求书

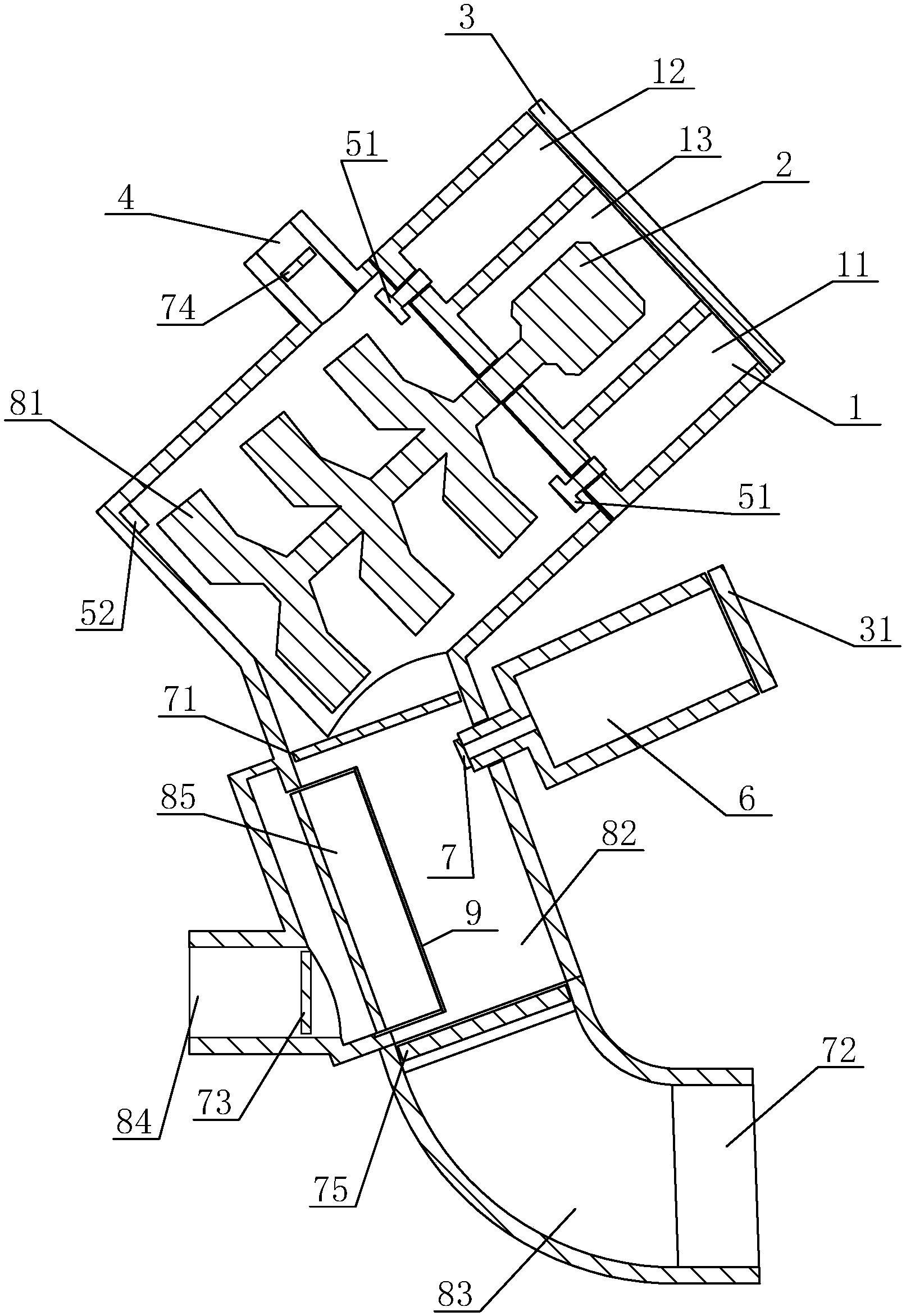

1.一种小型流动型污水处理装置，其特征在于：包括处理箱室、沉淀箱室和排污管(83)，处理箱室、沉淀箱室和排污管(83)从上至下依次连接;
所述处理箱室为倾斜放置的管状腔室，处理箱室内设有密封隔板，处理箱通过密封隔板分隔为上端的控制室(1)和下端的搅拌室;所述搅拌室内设有搅拌装置和pH监测探头(52);控制室(1)内设有两块密封隔板，控制室(1)通过密封隔板分隔为酸性药剂室(11)、电机室(13)和碱性药剂室(12)，分隔酸性药剂室(11)和搅拌室的密封隔板上设有喷头(51)，分隔碱性药剂室(12)和搅拌室的密封隔板上设有喷头(51);所述电机室(13)位于控制室(1)中部，电机室(13)内设有电机(2)，分隔电机室(13)与搅拌室的密封隔板上设有密封轴，所述电机(2)通过密封轴连接搅拌室内的搅拌装置;
所述沉淀箱室上段设有第一控制阀，沉淀箱室通过第一控制阀与处理箱室相连;沉淀箱室内设有过滤吸附板(9)，沉淀箱室通过过滤吸附板(9)分隔为清水区(85)和污水区(82)，清水区(85)所在沉淀箱室的侧面底部设有第二控制阀(73)，排水管(84)通过第二控制阀(73)与清水区(85)相连;所述沉淀箱室污水区(82)的底部还设有第三控制阀，沉淀箱室污水区(82)通过第三控制阀连接排污管(83)。
2.根据权利要求1所述的一种小型流动型污水处理装置，其特征在于：所述污水是印染废水。
3.根据权利要求1所述的一种小型流动型污水处理装置，其特征在于：还包括絮凝剂加料桶(6)，所述絮凝剂加料桶(6)通过单向控制阀连接沉淀箱室。
4.根据权利要求1所述的一种小型流动型污水处理装置，其特征在于：处理箱室轴线与水平夹角在20-50度之间;沉淀箱室轴线与水平方向夹角在75-85度之间;排水管(84)水平设置对接在沉淀箱室侧部。
5.根据权利要求1所述的一种小型流动型污水处理装置，其特征在于：pH监测探头(52)位于处理箱室的下底面上部。
6.根据权利要求1所述的一种小型流动型污水处理装置，其特征在于：所述排污管(83)上还设有排污泵(72)，所述排污泵(72)是切割泵。
7.一种应用于上述小型流动型污水处理装置的酸碱调节系统，其特征在于：包括酸碱感应装置、控制装置和执行装置;所述酸碱感应装置包括pH监测探头(52)，用于实时采集污水的pH值信息，pH监测探头(52)耦接控制器，将pH值信息传输至控制器;所述控制器用于接收pH值信息，控制器对比接收到的pH值信息并发送指令至执行装置;所述执行装置包括酸性药剂室(11)上的喷头(51)和碱性药剂室(12)上的喷头(51)，执行装置接收控制装置发送的指令，完成酸碱添加指令。
8.一种应用于上述小型流动型污水处理装置的间歇处理系统，其特征在于：包括控制装置和执行装置;所述执行装置包括进水阀(74)、第一控制阀(71)、第二控制阀(73)、第三控制阀(75)和单向阀(7);所述控制装置通过设定时间定时控制进水阀(74)、第一控制阀(71)、第二控制阀(73)、第三控制阀(75)和单向阀(7)的开合。
说明书
一种小型流动型污水处理装置及其自动控制系统
技术领域
本发明涉及污水处理装置，具体为一种小型流动型污水处理装置及其自动化控制系统。
背景技术
随着当前的工商业发展和环保意识的增强，居住环境的日益恶化已受到社会大众和产业界的普遍重视。关于水污染的话题不断被提起，地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染。针对这种发展趋势，各种关于环保工程的技术和设备随之不断地被开发，有关污水的净化处理，则是诸多环保案例中所面临最重要的课题之一。
目前常见的污水处理方法按作用分，主要有：
①物理法：主要利用物理作用分离污水中的非溶解性物质，在处理过程中不改变化学性质。常用的有重力分离、离心分离、反渗透、气浮等。物理法处理构筑物较简单、经济，用于村镇水体容量大、自净能力强、污水处理程度要求不高的情况。
②生物法：利用微生物的新陈代谢功能，将污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使污水得到净化。常用的有活性污泥法和生物膜法，生物法处理程度比物理法要高。
③化学法：是利用化学反应作用来处理或回收污水的溶解物质或胶体物质的方法，多用于工业废水。常用的有混凝法、中和法、氧化还原法、离子交换法等。化学处理法处理效果好、费用高，多用作生化处理后的出水，作进一步的处理，提高出水水质。
发明内容
本发明的第一个目的是提供一种小型流动型污水处理装置，该处理方法属于化学法中的废水混凝处理法，通过调节污水的pH值，使其达到絮凝所需的pH值，并添加絮凝剂作为絮凝助剂，最后通过过滤吸附板分离清水和污水。该装置采用间歇式处理法，设备简单，污水处理的效果好。
为了实现上述发明目的，本发明采用了以下技术方案：一种小型流动型污水处理装置，包括处理箱室、沉淀箱室和排污管，处理箱室、沉淀箱室和排污管从上至下依次连接;
所述处理箱室为倾斜放置的管状腔室，处理箱室内设有密封隔板，处理箱通过密封隔板分隔为上端的控制室和下端的搅拌室;所述搅拌室内设有搅拌装置和pH监测探头;控制室内设有两块密封隔板，控制室通过密封隔板分隔为酸性药剂室、电机室和碱性药剂室，分隔酸性药剂室和搅拌室的密封隔板上设有喷头，分隔碱性药剂室和搅拌室的密封隔板上设有喷头;所述电机室位于控制室中部，电机室内设有电机，分隔电机室与搅拌室的密封隔板上设有密封轴，所述电机通过密封轴连接搅拌室内的搅拌装置;
所述沉淀箱室上段设有第一控制阀，沉淀箱室通过第一控制阀与处理箱室相连;沉淀箱室内设有过滤吸附板，沉淀箱室通过过滤吸附板分隔为清水区和污水区，清水区所在沉淀箱室的侧面底部设有第二控制阀，排水管通过第二控制阀与清水区相连;所述沉淀箱室污水区的底部还设有第三控制阀，沉淀箱室污水区通过第三控制阀连接排污管。
优选的，所述污水是印染废水。印染废水主要是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。纺织印染废水具有水量大、有机污染物含量高、色度高、碱性大、水质变化大等特点，属难处理的工业废水之一。废水中含有染料、浆料、化学助剂、油剂、酸碱、纤维杂质、无机盐等。随着科技迅速地发展,印染行业使用的材料品种日益增多,化学原料逐渐代替了原有的天然原料,使处理印染废水的难度大幅度增加。他们共同的特点是属于化学合成有机物质，浓度高、难降解，因而仅仅使用生物法处理，污水的处理效果不佳。配合化学混凝法处理，效果更好。
优选的，所述小型流动型污水处理装置还包括絮凝剂加料桶，所述絮凝剂加料桶通过单向控制阀连接沉淀箱室。
优选的，处理箱室轴线与水平夹角在20-50度之间;沉淀箱室轴线与水平方向夹角在75-85度之间;排水管水平设置对接在沉淀箱室侧部。处理箱室倾斜设置，与水平方向的夹角较小，配合相同倾斜角度的搅拌装置，有利于添加的碱液和酸液与污水混合均匀;沉淀箱室与水平方向的夹角较大，因为此时添加了絮凝剂的污水中絮凝物质较多，沉淀箱室与水平方向的夹角过小易导致堵塞;排水管中排放的是处理后的清水，絮凝物质少，不易堵塞，管道水平放置即可。
优选的，pH监测探头位于处理箱室的下底面上部;处理箱室倾斜设置，因而从喷头向污水中添加的酸液或者碱液在重力作用下，会向处理箱室的下底面下部流动，配合倾斜设置的搅拌装置，可以使得酸液或者碱液均匀分散在污水中，而下底面上部是整个污水体系中pH值变化最缓慢处，换言之，当下底面上部的pH值达到设定值时，说明整个污水体系都达到设定值了。
所述排污管上还设有排污泵，所述排污泵是切割泵。切割泵是排污型水泵的一种，机身的底部有一组高强度切割式叶轮，可以将沉淀箱室中经过滤的絮凝状物质切碎后排出，以减少管道杜塞的概率。
本发明的第二个目的是提供一种应用于小型流动型污水处理装置的酸碱调节系统，包括酸碱感应装置、控制装置和执行装置;所述酸碱感应装置包括pH监测探头，用于实时采集污水的pH值信息，pH监测探头耦接控制器，将pH值信息传输至控制器;所述控制器用于接收pH值信息，控制器对比接收到的pH值信息并发送指令至执行装置;所述执行装置包括酸性药剂室上的喷头和碱性药剂室上的喷头，执行装置接收控制装置发送的指令，完成酸碱添加指令。
本发明的第三个目的是提供一种应用于上述小型流动型污水处理装置的间歇处理系统，包括控制装置和执行装置;所述执行装置包括进水阀、第一控制阀、第二控制阀、第三控制阀和单向阀;所述控制装置通过设定时间定时控制进水阀、第一控制阀、第二控制阀、第三控制阀和单向阀的开合。
与现有技术相比，采用了上述技术方案的一种小型流动型污水处理装置及其自动控制系统， 具有如下有益效果：
一、采用本发明的一种小型流动型污水处理装置，处理箱室倾斜设置并配合倾斜角度一致的搅拌装置，有利于酸液或者碱液均匀混合在污水中;沉淀箱室倾斜设置，方便排出絮凝状物质，防止堵塞;
二、应用于本发明小型流动型污水处理装置的酸碱调节系统，可以自动检测污水体系的pH值，并根据不同的pH值来自动控制加酸液还是加碱液，以及酸液或碱液的添加量，酸碱调节更加方便并且准确;
三、应用于本发明小型流动型污水处理装置的间歇处理系统，可以设定时间，定时自动控制阀门的开合，提高本装置的自动化程度，降低人力操作成本;
四、应用了上述两个自动控制系统的小型流动型污水处理装置，可以使污水在密闭环境中通过控制系统完成酸碱调节、自动开关阀门，从而使得该污水处理过程可完全在密闭环境中进行，降低了人力操作成本，同时可以避免污水中的气味扩散至空气中，可以提高工作环境的质量。
