申请日2018.01.19
公开(公告)日2018.05.04
IPC分类号C02F1/463; C02F1/52; C02F9/06; B62B3/00; B60P3/00
摘要
本发明提供一种电絮凝移动应急污水处理车，涉及污水处理技术领域。该电絮凝移动应急污水处理车，包括处理车底板，所述处理车底板的上方设置有支撑板，所述处理车底板的下表面两侧均固定连接有支撑柱，所述支撑柱远离处理车底板的一端固定连接有万向滚轮。该电絮凝移动应急污水处理车，通过在空腔内设置了第一缓冲板与第一弹簧，同时利用拉块和拉杆配合活动门，使电絮凝移动应急污水处理车过滤出来的絮状沉掟物方便取出，有效的解决了电絮凝移动应急污水处理车利用电絮凝法使水体中污染物微粒聚集成团并沉降分离沉掟，从当前的电絮凝移动应急污水处理车过滤后的絮状沉掟物过滤后不方便取出，长期堆积影响固液分离效率问题。
权利要求书

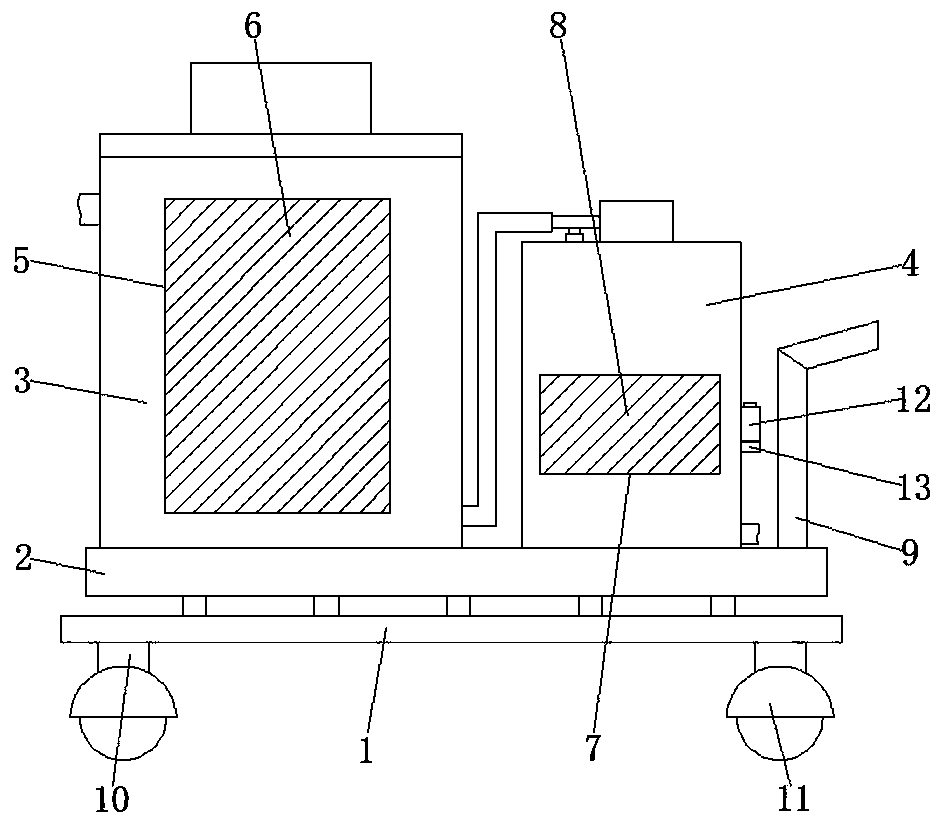

1.一种电絮凝移动应急污水处理车，包括处理车底板(1)，其特征在于：所述处理车底板(1)的上方设置有支撑板(2)，所述处理车底板(1)的下表面两侧均固定连接有支撑柱(10)，所述支撑柱(10)远离处理车底板(1)的一端固定连接有万向滚轮(11)，所述支撑板(2)的上表面左侧固定连接有处理箱(3)，所述支撑板(2)的上表面右侧固定连接有过滤箱(4)，所述处理箱(3)的上表面设置有顶板(18)，所述顶板(18)的上表面固定连接有电源(14)，所述电源(14)的下表面两侧均固定连接有连接线(15)，所述处理箱(3)的内部设置有连接板(16)，所述连接线(15)远离电源(14)的一端贯穿顶板(18)的上表面并与连接板(16)电连接，所述连接板(16)的下表面固定连接有铝棒(17)，所述处理箱(3)的内左壁上方固定连通有进污管(20)，所述过滤箱(4)的上表面固定连接有水泵(22)，所述水泵(22)的输入端固定连通有引导管(23)，所述引导管(23)远离水泵(22)的一端与处理箱(3)固定连通，所述水泵(22)的输出端固定连通有进水管(24)，所述进水管(24)远离水泵(22)的一端与过滤箱(4)固定连通，所述过滤箱(4)的内壁固定连接有固定框(50)，所述固定框(50)的内框固定连接有过滤网(51)，所述过滤箱(4)的内右壁下方固定连通有出水管(25)，所述支撑板(2)的上表面右侧固定连接有推拉扶手(9);所述过滤箱(4)的内右壁活动连接有活动板(30)，所述活动板(30)的右侧面固定连接有固定块(12)，所述过滤箱(4)的右侧面固定连接有定位板(13)，所述定位板(13)位于固定块(12)的下方，所述固定块(12)的内部开设有空腔(33)，所述空腔(33)的内顶壁固定连接有第一缓冲板(34)，所述第一缓冲板(34)的下表面固定连接有第一弹簧(35)，所述第一弹簧(35)远离第一缓冲板(34)的一端固定连接有移动板(36)，所述移动板(36)远离第一弹簧(35)的一侧固定连接有限位柱(38)，所述定位板(13)的上表面开设有限位孔(39)，所述限位柱(38)远离移动板(36)的一端贯穿空腔(33)的内底壁并延伸到限位孔(39)的内部，所述移动板(36)的上表面固定连接有拉杆(40)，所述拉杆(40)位于第一弹簧(35)的内部，所述固定块(12)的上方设置有拉块(41)，所述拉杆(40)远离移动板(36)的一端依次贯穿第一缓冲板(34)的下表面和空腔(33)的内顶壁并与拉块(41)固定连接。
2.根据权利要求1所述的电絮凝移动应急污水处理车，其特征在于：所述处理箱(3)的正面开设有第一观测口(5)，所述第一观测口(5)的内壁固定连接有第一观测板(6)。
3.根据权利要求1所述的电絮凝移动应急污水处理车，其特征在于：所述过滤箱(4)的正面开设有第二观测口(7)，所述第二观测口(7)的内壁固定连接有第二观测板(8)。
4.根据权利要求1所述的电絮凝移动应急污水处理车，其特征在于：所述移动板(36)的侧面固定连接有第一橡胶圈(37)，所述第一橡胶圈(37)的外圈与空腔(33)的内壁活动连接。
5.根据权利要求1所述的电絮凝移动应急污水处理车，其特征在于：所述支撑板(2)的下表面开设有第一凹槽(42)，所述第一凹槽(42)的内顶壁固定连接有第二缓冲板(43)，所述第二缓冲板(43)的下表面固定连接有第二弹簧(44)，所述第二弹簧(44)远离第二缓冲板(43)的一端固定连接有减震板(45)，所述减震板(45)的侧面固定连接有第二橡胶圈(46)，所述第二橡胶圈(46)的外圈与第一凹槽(42)的内壁活动连接，所述第一凹槽(42)的内壁两侧均固定连接有方块(47)，所述减震板(45)远离第二弹簧(44)的一侧固定连接有减震柱(48)，所述减震柱(48)远离减震板(45)的一端与处理车底板(1)固定连接。
6.根据权利要求5所述的电絮凝移动应急污水处理车，其特征在于：所述第二缓冲板(43)的下表面固定连接有保护块(49)，所述保护块(49)位于第二弹簧(44)的内部。
7.根据权利要求1所述的电絮凝移动应急污水处理车，其特征在于：所述支撑板(2)的上表面固定连接有电机(26)，所述电机(26)的输出端通过联轴器固定连接有转轴(27)，所述过滤箱(4)的内部设置有固定套(28)，所述转轴(27)远离电机(26)的一端贯穿过滤网(51)的下表面并与固定套(28)固定连接，所述固定套(28)的侧面固定连接有搅拌叶(29)。
8.根据权利要求1所述的电絮凝移动应急污水处理车，其特征在于：所述处理箱(3)的内壁两侧均固定连接有定位块(19)，所述定位块(19)的上表面开设有第二凹槽(31)，所述顶板(18)的下表面固定连接有插条(32)，所述插条(32)远离顶板(18)的一侧延伸到第二凹槽(31)的内部。
9.根据权利要求1所述的电絮凝移动应急污水处理车，其特征在于：所述顶板(18)的上表面固定连接有保护罩(21)，所述电源(14)位于保护罩(21)的内部。
说明书
电絮凝移动应急污水处理车
技术领域
本发明涉及污水处理技术领域，具体为一种电絮凝移动应急污水处理车。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理的设备很多，其中电絮凝移动应急污水处理车就是其中之一。
电絮凝移动应急污水处理车利用电絮凝法使水体中污染物微粒聚集成团并沉降分离沉掟，从当前的电絮凝移动应急污水处理车过滤后的絮状沉掟物过滤后不方便取出，长期堆积影响固液分离效率。
发明内容
针对现有技术的不足，本发明提供了一种电絮凝移动应急污水处理车，解决了电絮凝移动应急污水处理车利用电絮凝法使水体中污染物微粒聚集成团并沉降分离沉掟，从当前的电絮凝移动应急污水处理车过滤后的絮状沉掟物过滤后不方便取出，长期堆积影响固液分离效率问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种电絮凝移动应急污水处理车，包括处理车底板，所述处理车底板的上方设置有支撑板，所述处理车底板的下表面两侧均固定连接有支撑柱，所述支撑柱远离处理车底板的一端固定连接有万向滚轮，所述支撑板的上表面左侧固定连接有处理箱，所述支撑板的上表面右侧固定连接有过滤箱，所述处理箱的上表面设置有顶板，所述顶板的上表面固定连接有电源，所述电源的下表面两侧均固定连接有连接线，所述处理箱的内部设置有连接板，所述连接线远离电源的一端贯穿顶板的上表面并与连接板电连接，所述连接板的下表面固定连接有铝棒，所述处理箱的内左壁上方固定连通有进污管，所述过滤箱的上表面固定连接有水泵，所述水泵的输入端固定连通有引导管，所述引导管远离水泵的一端与处理箱固定连通，所述水泵的输出端固定连通有进水管，所述进水管远离水泵的一端与过滤箱固定连通，所述过滤箱的内壁固定连接有固定框，所述固定框的内框固定连接有过滤网，所述过滤箱的内右壁下方固定连通有出水管，所述支撑板的上表面右侧固定连接有推拉扶手。
所述过滤箱的内右壁活动连接有活动板，所述活动板的右侧面固定连接有固定块，所述过滤箱的右侧面固定连接有定位板，所述定位板位于固定块的下方，所述固定块的内部开设有空腔，所述空腔的内顶壁固定连接有第一缓冲板，所述第一缓冲板的下表面固定连接有第一弹簧，所述第一弹簧远离第一缓冲板的一端固定连接有移动板，所述移动板远离第一弹簧的一侧固定连接有限位柱，所述定位板的上表面开设有限位孔，所述限位柱远离移动板的一端贯穿空腔的内底壁并延伸到限位孔的内部，所述移动板的上表面固定109一种照射角度可调节的LED筒灯所述拉杆远离移动板的一端依次贯穿第一缓冲板的下表面和空腔的内顶壁并与拉块固定连接。
优选的，所述处理箱的正面开设有第一观测口，所述第一观测口的内壁固定连接有第一观测板。
优选的，所述过滤箱的正面开设有第二观测口，所述第二观测口的内壁固定连接有第二观测板。
优选的，所述移动板的侧面固定连接有第一橡胶圈，所述第一橡胶圈的外圈与空腔的内壁活动连接。
优选的，所述支撑板的下表面开设有第一凹槽，所述第一凹槽的内顶壁固定连接有第二缓冲板，所述第二缓冲板的下表面固定连接有第二弹簧，所述第二弹簧远离第二缓冲板的一端固定连接有减震板，所述减震板的侧面固定连接有第二橡胶圈，所述第二橡胶圈的外圈与第一凹槽的内壁活动连接，所述第一凹槽的内壁两侧均固定连接有方块，所述减震板远离第二弹簧的一侧固定连接有减震柱，所述减震柱远离减震板的一端与处理车底板固定连接。
优选的，所述第二缓冲板的下表面固定连接有保护块，所述保护块位于第二弹簧的内部。
优选的，所述支撑板的上表面固定连接有电机，所述电机的输出端通过联轴器固定连接有转轴，所述过滤箱的内部设置有固定套，所述转轴远离电机的一端贯穿过滤网的下表面并与固定套固定连接，所述固定套的侧面固定连接有搅拌叶。
优选的，所述处理箱的内壁两侧均固定连接有定位块，所述定位块的上表面开设有第二凹槽，所述顶板的下表面固定连接有插条，所述插条远离顶板的一侧延伸到第二凹槽的内部。
优选的，所述顶板的上表面固定连接有保护罩，所述电源位于保护罩的内部。
本发明提供了一种电絮凝移动应急污水处理车。具备以下有益效果：
1、该电絮凝移动应急污水处理车，通过在空腔内设置了第一缓冲板与第一弹簧，同时利用拉块和拉杆配合活动门，使电絮凝移动应急污水处理车过滤出来的絮状沉掟物方便取出，有效的解决了电絮凝移动应急污水处理车利用电絮凝法使水体中污染物微粒聚集成团并沉降分离沉掟，从当前的电絮凝移动应急污水处理车过滤后的絮状沉掟物过滤后不方便取出，长期堆积影响固液分离效率问题。
2、该电絮凝移动应急污水处理车，通过设置了第二缓冲板配合第二弹簧和减震板，使电絮凝移动应急污水处理车具有减震的功能，有效的解决了电絮凝移动应急污水处理车移动的过程中内部一些零件容易松动，从而容易使电絮凝移动应急污水处理车损坏的问题。
3、该电絮凝移动应急污水处理车，通过设置了电机上的转轴带动搅拌叶旋转，使絮状沉掟物在水中流动，有效的解决了絮状沉掟物附着在过滤网的表面使过滤速率降低的问题。
4、该电絮凝移动应急污水处理车，通过设置了第一观测口和第一观测板，方便观测处理箱的内部，有效的解决了处理箱内部发生异常情况是无法及时发现处理的问题。
5、该电絮凝移动应急污水处理车，通过设置了第二观测口和第二观测板，使过滤箱内部的情况方便观测，有效的解决了絮状沉掟物的量不方便观测，从而不方便根据絮状沉掟物的量判断取出絮状沉掟物的频率。
