申请日2018.01.26
公开(公告)日2018.11.09
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥处理用压榨装置，包括机壳、电源箱、进料斗、导料管、滑竿、气压栓、连接杆、压榨组件、出料口、压盘、传料管、连接栓、挤压筒、集水板、出水管、挤压轮齿、刮槽、滤板、顶压盘、塞块、支撑杆和电机。本实用新型的有益效果是：该装置通过电力驱动的气压栓推动挤压盘和顶压盘之间的挤压，使压榨过程更加平滑，通过挤压轮齿的设计，使得挤压效率提高，通过塞块和传料管之间的接触状态控制进料过程，使装置能够以最佳的工作状态运行，通过集水板将挤压出的水集中后统一通过出水管排出机壳，在压榨过程结束后，通过在压盘底部设置刮槽与顶压盘之间的摩擦将污泥料饼刮落至指定的出料口，方便出料。
权利要求书

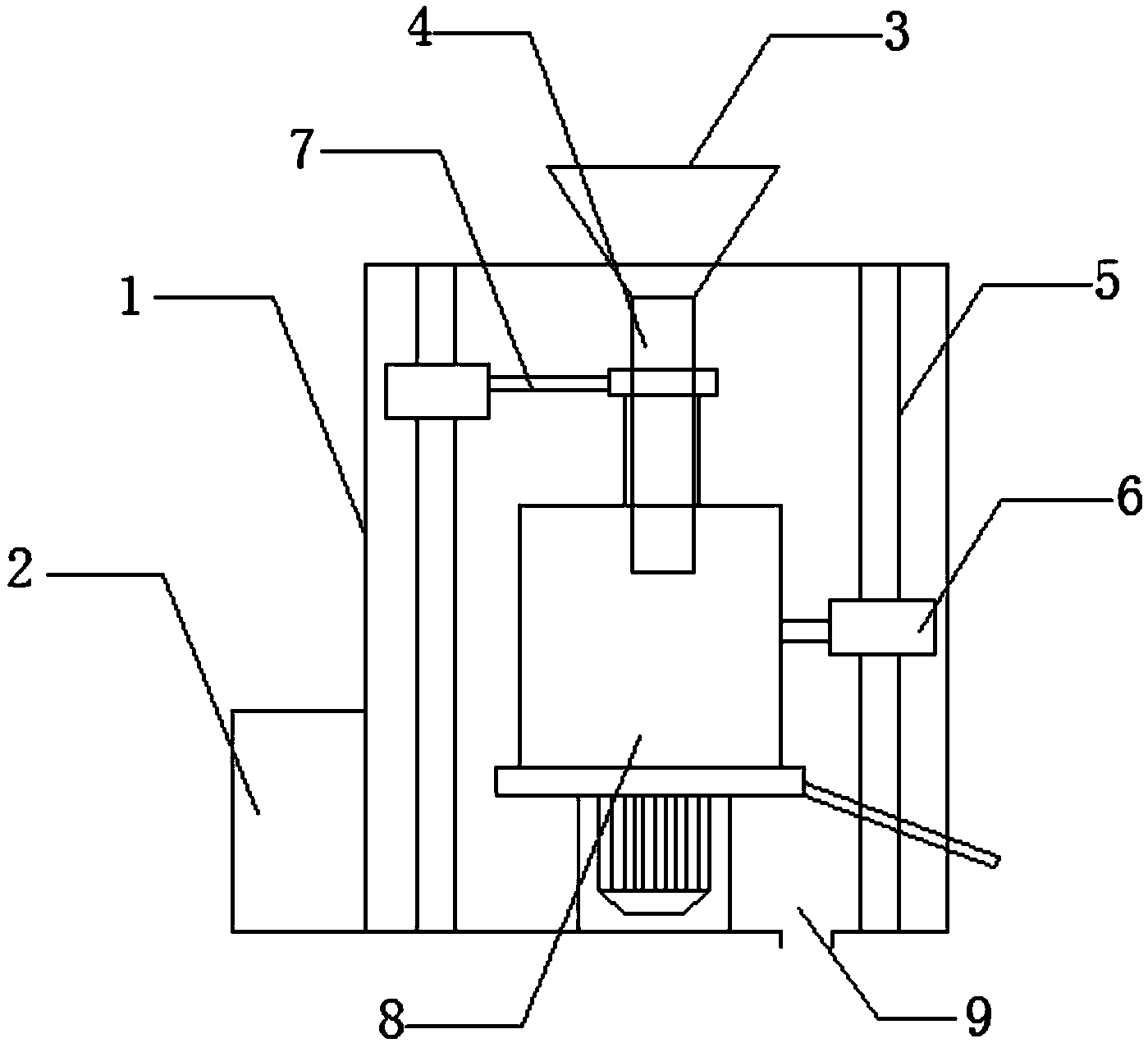

1.一种污泥处理用压榨装置，包括机壳(1)、电源箱(2)和压榨组件(8)，其特征在于：所述机壳(1)一侧安装所述电源箱(2)，所述机壳(1)顶部设置进料斗(3)，所述进料斗(3)底部安装导料管(4)，所述机壳(1)内部两侧设置两个纵向的滑竿(5)，两个所述滑竿(5)中部套装气压栓(6)，所述气压栓(6)一侧安装连接杆(7)，所述机壳(1)内部的中部安装所述压榨组件(8)，所述压榨组件(8)包括压盘(10)和挤压筒(13)，所述压盘(10)顶部设置传料管(11)，所述传料管(11)顶部设置连接栓(12)，所述压盘(10)下方安装所述挤压筒(13)，所述挤压筒(13)底端安装集水板(14)，所述集水板(14)一侧设置出水管(15)，所述压盘(10)底端设置挤压轮齿(16)，所述压盘(10)底部设置若干个刮槽(17)，所述挤压筒(13)底端设置滤板(18)，所述挤压筒(13)底部安装顶压盘(19)，所述顶压盘(19)顶部的中部设置支撑杆(21)，所述支撑杆(21)顶部安装塞块(20)，所述顶压盘(19)底部安装电机(22)。
2.根据权利要求1所述的一种污泥处理用压榨装置，其特征在于：所述导料管(4)的尺寸小于所述传料管(11)，且所述导料管(4)与所述传料管(11)通过所述连接栓(12)活动连接。
3.根据权利要求1所述的一种污泥处理用压榨装置，其特征在于：所述传料管(11)穿过所述压盘(10)并延伸至所述压盘(10)底部，且所述塞块(20)的尺寸与所述传料管(11)相匹配，并伸入所述传料管(11)内部，呈活动连接。
4.根据权利要求1所述的一种污泥处理用压榨装置，其特征在于：两个所述气压栓(6)分别通过连接杆(7)与所述连接栓(12)和所述挤压筒(13)固定连接，且所述气压栓(6)与所述滑竿(5)活动连接。
5.根据权利要求1所述的一种污泥处理用压榨装置，其特征在于：所述集水板(14)的套装在所述滤板(18)外侧，且所述出水管(15)伸出所述机壳(1)一侧侧壁。
6.根据权利要求1所述的一种污泥处理用压榨装置，其特征在于：所述电源箱(2)通过导线与所述气压栓(6)和所述电机(22)均呈电性连接。
说明书
一种污泥处理用压榨装置
技术领域
本实用新型涉及一种压榨装置，具体为一种污泥处理用压榨装置，属于有机废物处理技术领域。
背景技术
随着现代科技的快速发展，人们开始运用一些的方法减缓环境污染的脚步，其中污水处理便是极其关键的科研工程，通过污水处理减少水资源的污染排放。污泥是污水处理后的产物，是一种由有机残片，细菌菌体、无机颗粒和胶体等组成的及其复杂的物质，污泥主要特征是含水量高达99%，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，它是介于液体和固体之间的浓稠物，一般在污水处理后，需要对污泥进行处理，在科学技术发展之前，人们处理污泥的方法往往是直接倾倒，近现代科技发展，使得人们开始通过机械对污泥进行处理，利用其中富含的有机物，达到资源合理化应用。
现有的污泥处理用压榨装置在设计上存在一定缺陷，首先，一般的污泥处理用压榨装置在工作时往往是直接填充污泥进行机械压榨，这样做会使得装置的工作负荷加重，过多的污泥同时压榨会使得压榨不彻底，影响工作效率，其次，一般的污泥处理用压榨装置出料方式极为繁琐，且出料不集中，影响出料效率。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种污泥处理用压榨装置，该装置的优点是方便拆卸，结构稳定，工作高效，实用性强的特点。
本实用新型通过以下技术方案来实现上述目的，一种污泥处理用压榨装置，包括机壳、电源箱和压榨组件，所述机壳一侧安装所述电源箱，所述机壳顶部设置进料斗，所述进料斗底部安装导料管，所述机壳内部两侧设置两个纵向的滑竿，两个所述滑竿中部套装气压栓，所述气压栓一侧安装连接杆，所述机壳内部的中部安装所述压榨组件，所述压榨组件包括压盘和挤压筒，所述压盘顶部设置传料管，所述传料管顶部设置连接栓，所述压盘下方安装所述挤压筒，所述挤压筒底端安装集水板，所述集水板一侧设置出水管，所述压盘底端设置挤压轮齿，所述压盘底部设置若干个刮槽，所述挤压筒底端设置滤板，所述挤压筒底部安装顶压盘，所述顶压盘顶部的中部设置支撑杆，所述支撑杆顶部安装塞块，所述顶压盘底部安装电机。
优选的，为了使方便污泥物料通过传料管进入挤压筒内，所述导料管的尺寸小于所述传料管，且所述导料管与所述传料管通过所述连接栓活动连接。
优选的，为了使进料过程能够通过塞块和传料管之间的连接状态进行控制，所述传料管穿过所述压盘并延伸至所述压盘底部，且所述塞块的尺寸与所述传料管相匹配，并伸入所述传料管内部，呈活动连接。
优选的，为了使压盘和挤压筒能够独立进行工，从而控制进料和出料的过程，两个所述气压栓分别通过连接杆与所述连接栓和所述挤压筒固定连接，且所述气压栓与所述滑竿活动连接。
优选的，为了使压榨出的水能够通过集水板手机后流出机壳，所述集水板的套装在所述滤板外侧，且所述出水管伸出所述机壳一侧侧壁。
优选的，为了使装置内部元件在运行时能够获得足够的电力来源，所电源箱通过导线与所述气压栓和所述电机均呈电性连接。
本实用新型的有益效果是：
1、该装置通过电力驱动的气压栓推动挤压盘和顶压盘之间的挤压，使压榨过程更加平滑，通过挤压轮齿的设计，使得挤压效率提高，通过塞块和传料管之间的接触状态控制进料过程，使装置能够以最佳的工作状态运行，通过集水板将挤压出的水集中后统一通过出水管排出机壳，在压榨过程结束后，通过电机带动顶压盘转动，通过在压盘底部设置刮槽与顶压盘之间的摩擦将污泥料饼刮落至指定的出料口，方便出料。
2、通过两个滑竿的设置，使压盘和挤压筒之间能够独立工作，方便注料和出料，滤板的高度小于集水板，使出水过程更加稳定，顶压盘与挤压筒之间嵌合连接，能够防止漏水现象的发生，使装置更加稳定。
3、该装置具有方便拆卸，结构稳定，工作高效，实用性强的特点。
