申请日2018.01.26
公开(公告)日2018.07.20
IPC分类号B01D61/14; B01D61/18; B01D61/20; B01D61/22; C02F1/44
摘要
本发明公开了一种转速可调的污水处理过滤器装置，包括筒体，筒体中心转动设置有一个空心的旋转主轴，旋转主轴上套装有多个中空陶瓷膜片，每个中空陶瓷膜片两侧分别通过两个夹紧盘夹紧固定，多个夹紧盘分别套装在旋转主轴上且与旋转主轴之间无相对旋转，中空陶瓷膜片表面具有多个微孔，中空陶瓷膜片内壁上开有多个出水孔，中空陶瓷膜片内部开有与多个出水孔一一对应的多个进水通道，进水通道的外端与微孔相连通、内端与对应的出水孔相连通，每个中空陶瓷膜片的多个出水孔分别与多个水流通道一一对接，通过驱动机构带动旋转主轴旋转，从而带动中空陶瓷膜片旋转。本发明优点：采用能旋转的多个中空陶瓷膜片，能大大提高污水过滤的效率。
权利要求书

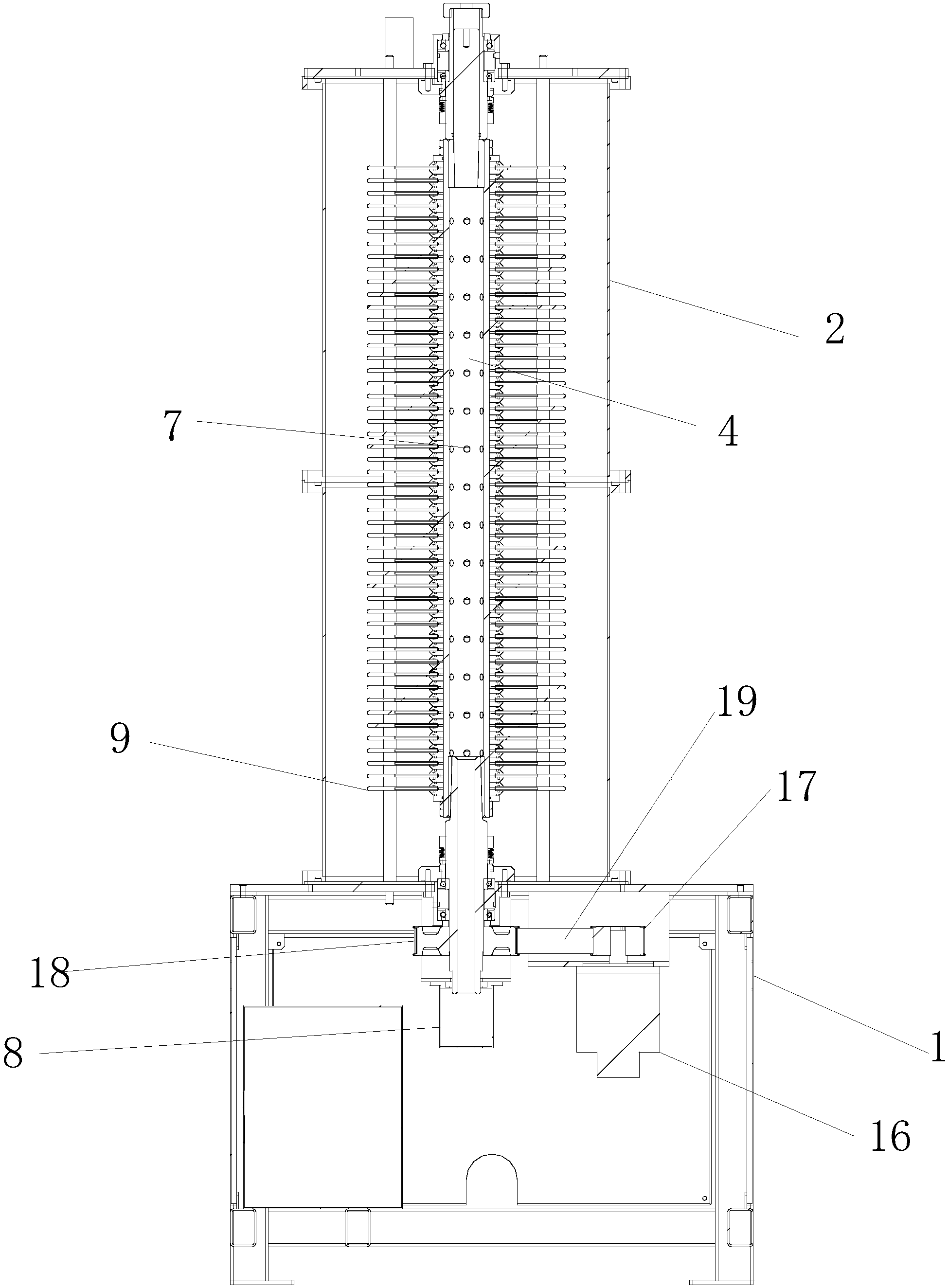

1.一种转速可调的污水处理过滤器装置，其特征在于：包括内设空腔的密封的筒体，所述筒体中心转动设置有一个空心的旋转主轴，所述旋转主轴的空心形成一个水流空腔，且旋转主轴的上下两端分别伸出筒体的上下两端之外,所述旋转主轴沿周向设有多组凸棱，每组凸棱沿着旋转主轴的轴线方向延伸，相邻的两组凸棱之间形成供水流通过的水流通道，所述旋转主轴外壁上在对应水流通道的部位开有多个过渡孔，多个过渡孔分别与旋转主轴的水流空腔相连通，所述旋转主轴下端外接有一个水管，所述旋转主轴上套装有多个中空陶瓷膜片，每个中空陶瓷膜片两侧分别通过两个夹紧盘夹紧固定，多个夹紧盘分别套装在旋转主轴上且与旋转主轴之间无相对旋转，所述旋转主轴上下两端分别设置有用于对最上层和最下层的夹紧盘进行轴向限位的上限位环和下限位环，所述水流通道的内侧壁由旋转主轴外壁形成，所述水流通道的外侧壁由夹紧盘内壁和中空陶瓷膜片内壁形成，所述中空陶瓷膜片表面具有能允许水分子通过的多个微孔，所述中空陶瓷膜片内壁上开有多个出水孔，所述中空陶瓷膜片内部开有与多个出水孔一一对应的多个进水通道，所述进水通道的外端与微孔相连通、内端与对应的出水孔相连通，每个中空陶瓷膜片的多个出水孔分别与多个水流通道一一对接，通过驱动机构带动旋转主轴旋转，从而带动旋转主轴上的中空陶瓷膜片和夹紧盘一起旋转，从而驱动筒体的空腔内的水经过中空陶瓷膜片的微孔过滤后进入到进水通道内，然后依次经出水孔、水流通道、过渡孔之后进入到旋转主轴的水流空腔内，最终经外接的水管导出。
2.如权利要求1所述的一种转速可调的污水处理过滤器装置，其特征在于：所述驱动机构包括电机、主动带轮、从动带轮、同步带，所述主动带轮固定在电机的输出轴上，所述从动带轮固定在旋转主轴上，所述主动带轮、从动带轮之间通过同步带传动连接。
3.如权利要求2所述的一种转速可调的污水处理过滤器装置，其特征在于：所述筒体和驱动机构安装在底座上。
4.如权利要求1所述的一种转速可调的污水处理过滤器装置，其特征在于：所述中空陶瓷膜片两侧与两个夹紧盘之间分别设置有第一密封圈。
5.如权利要求1所述的一种转速可调的污水处理过滤器装置，其特征在于：所述上限位环和最上层的夹紧盘之间、所述下限位环和最下层的夹紧盘之间分别设置有第二密封圈。
6.如权利要求1所述的一种转速可调的污水处理过滤器装置，其特征在于：所述筒体上端和下端均开有淡污水进入孔、清洗孔、浓污水流出孔，所述淡污水进入孔处安装有抽水泵，所述浓污水流出孔处安装有背压阀。
7.如权利要求1所述的一种转速可调的污水处理过滤器装置，其特征在于：每组凸棱包括两条凸棱，两条所述凸棱之间留有间隙，两条凸棱之间的间隙形成条形凹槽，所述夹紧盘内侧设有向内凸出的多个条形凸起，所述夹紧盘的多个条形凸起正好与多组凸棱的多个条形凹槽相配合。
说明书
一种转速可调的污水处理过滤器装置
技术领域
本发明涉及污水处理技术领域，尤其涉及的是一种转速可调的污水处理过滤器装置。
背景技术
污水处理一直是我国非常重视的一个环节，随着工业化生产的加大，对于污水处理的需求越来越高，所以产生了很多的污水处理技术。其中主要包括：
1.活性污泥法，即将污水排放到絮凝吸附池中，让污泥吸附水中的杂质。
2.人工湿地处理技术，人为的建立类似于自然湿地系统的洼地或地面，利用生态原理进行污水处理。
3.污水净化沼气池技术，主要利用有机物在厌氧和兼性厌氧的条件下进行发酵的原理。
以上这些处理方法比较原始，不能满足一些特定的场合，处理过的水无法保证能够达到标准。
发明内容
本发明的目的在于克服现有技术的不足，提供了一种转速可调的污水处理过滤器装置。
本发明是通过以下技术方案实现的：
一种转速可调的污水处理过滤器装置，包括内设空腔的密封的筒体，所述筒体中心转动设置有一个空心的旋转主轴，所述旋转主轴的空心形成一个水流空腔，且旋转主轴的上下两端分别伸出筒体的上下两端之外,所述旋转主轴沿周向设有多组凸棱，每组凸棱沿着旋转主轴的轴线方向延伸，相邻的两组凸棱之间形成供水流通过的水流通道，所述旋转主轴外壁上在对应水流通道的部位开有多个过渡孔，多个过渡孔分别与旋转主轴的水流空腔相连通，所述旋转主轴下端外接有一个水管，所述旋转主轴上套装有多个中空陶瓷膜片，每个中空陶瓷膜片两侧分别通过两个夹紧盘夹紧固定，多个夹紧盘分别套装在旋转主轴上且与旋转主轴之间无相对旋转，所述旋转主轴上下两端分别设置有用于对最上层和最下层的夹紧盘进行轴向限位的上限位环和下限位环，所述水流通道的内侧壁由旋转主轴外壁形成，所述水流通道的外侧壁由夹紧盘内壁和中空陶瓷膜片内壁形成，所述中空陶瓷膜片表面具有能允许水分子通过的多个微孔，所述中空陶瓷膜片内壁上开有多个出水孔，所述中空陶瓷膜片内部开有与多个出水孔一一对应的多个进水通道，所述进水通道的外端与微孔相连通、内端与对应的出水孔相连通，每个中空陶瓷膜片的多个出水孔分别与多个水流通道一一对接，通过驱动机构带动旋转主轴旋转，从而带动旋转主轴上的中空陶瓷膜片和夹紧盘一起旋转，从而驱动筒体的空腔内的水经过中空陶瓷膜片的微孔过滤后进入到进水通道内，然后依次经出水孔、水流通道、过渡孔之后进入到旋转主轴的水流空腔内，最终经外接的水管导出。
进一步的，所述驱动机构包括电机、主动带轮、从动带轮、同步带，所述主动带轮固定在电机的输出轴上，所述从动带轮固定在旋转主轴上，所述主动带轮、从动带轮之间通过同步带传动连接。
进一步的，所述筒体和驱动机构安装在底座上。
进一步的，所述中空陶瓷膜片两侧与两个夹紧盘之间分别设置有第一密封圈。
进一步的，所述上限位环和最上层的夹紧盘之间、所述下限位环和最下层的夹紧盘之间分别设置有第二密封圈。
进一步的，所述筒体上端和下端均开有淡污水进入孔、清洗孔、浓污水流出孔，所述淡污水进入孔处安装有抽水泵，所述浓污水流出孔处安装有背压阀。
进一步的，每组凸棱包括两条凸棱，两条所述凸棱之间留有间隙，两条凸棱之间的间隙形成条形凹槽，所述夹紧盘内侧设有向内凸出的多个条形凸起，所述夹紧盘的多个条形凸起正好与多组凸棱的多个条形凹槽相配合。
本发明相比现有技术具有以下优点：
1.本发明采用多组能旋转的中空陶瓷膜片，可以大大提高污水过滤的效率。其中空陶瓷膜片表面的微孔仅允许水分子进入，相比于市场上采用各种其他的过滤膜，其过滤效果明显提高。
3.本发明淡污水进入孔外连接有抽水泵，浓污水流出孔处安装背压阀，抽水泵可以在筒体内产生很大的压力，从而使水分子通过中空陶瓷膜片的微孔进入进水通道内，背压阀的作用可以控制筒体内的压力，防止压力太高损坏装置。
4.本发明中空陶瓷膜片两端采用夹紧盘夹紧，并且夹紧盘与中空陶瓷膜片之间装有第一密封圈，既实现了装置工作过程中的平稳性，又保证了过滤要求中的密封性。
5.本发明旋转主轴外侧设有多组凸棱可与固定中空陶瓷膜片两侧的夹紧盘紧密配合，提高工作过程中的平稳性。
6.本发明旋转主轴上设有多组过渡孔，当水分子通过中空陶瓷膜片表面上的微孔渗入后，可以提高水从出水孔进入过渡孔的效率。
7.本发明旋转装置可实现调速要求，满足对不同程度污水进行处理，处理污水的范围广。
8.本发明外观尺寸小，生产成本低，适用于多数企业，满足对各种污水的处理，避免对于环境造成污染，实现对于水资源的循环利用。
