申请日2018.01.29
公开(公告)日2018.12.07
IPC分类号E03F5/10; E03F7/02
摘要

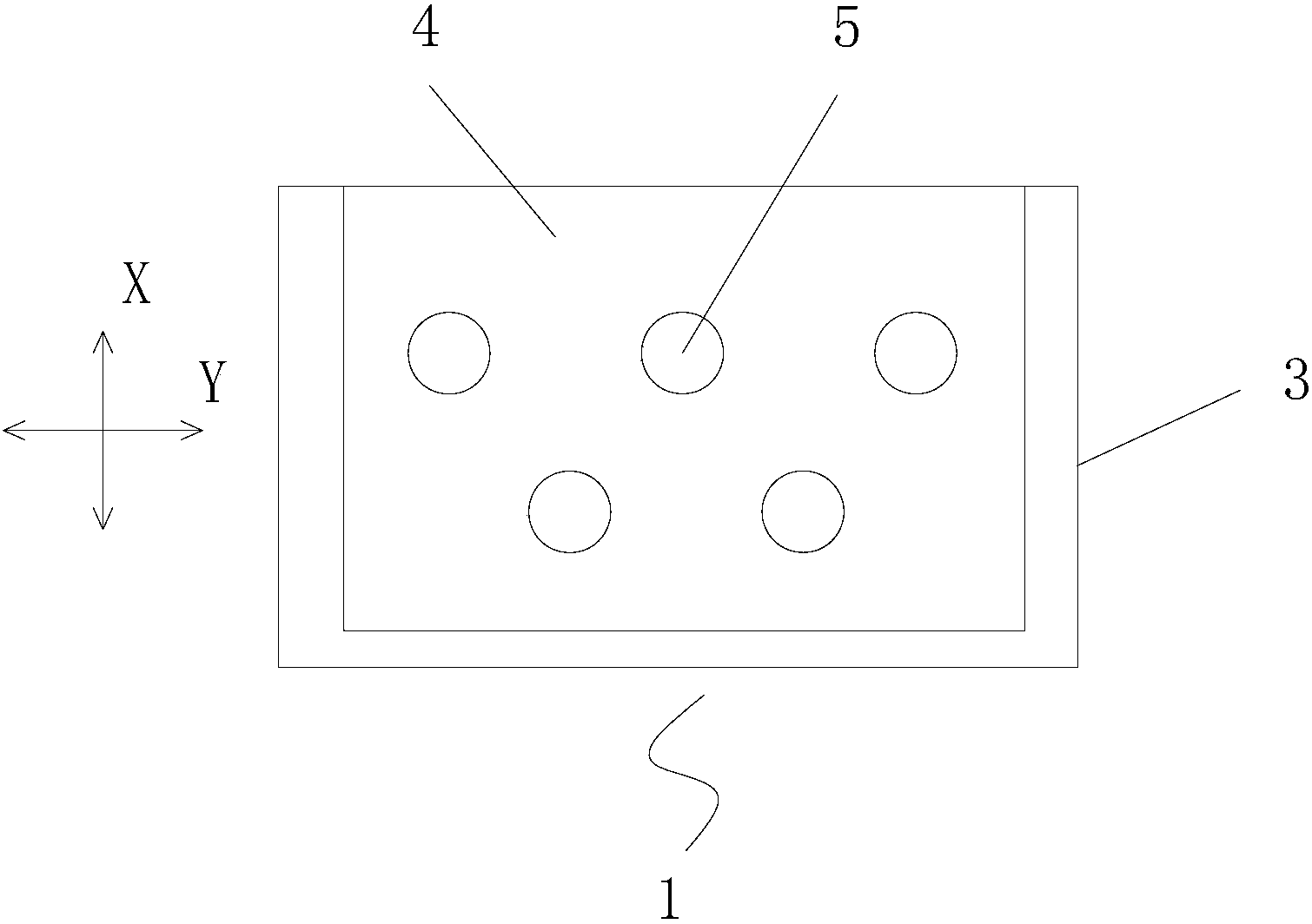

本实用新型公开了一种新型污水处理池水闸，包括基座、以及由第一方向插入和抽出基座的闸板，基座包括两侧的加强部、以及连接两加强部的盖板，盖板上沿着第二方向布置有至少两行第一出水孔，每行第一出水孔至少包括两个，各第一出水孔在第一方向上交错布置，闸板贴合基板布置，闸板上设置有多个第二出水孔，在闸板的插入行程上具有开闸位置，在开闸位置，各第一出水孔和第二出水孔一一对应设置;第一方向和第二方向相垂直。本实用新型提供的新型污水处理池水闸，多个第一出水孔用于出水，如此一方面通过多个孔洞分散了水流的冲击压力，降低了局部变形的概率，另外，多个孔洞使得水流较为分散，不会形成集中的高速冲击水流，有利于污水处理。
权利要求书
1.一种新型污水处理池水闸，包括基座、以及由第一方向插入和抽出基座的闸板，其特征在于，所述基座包括两侧的加强部、以及连接两所述加强部的盖板，所述盖板上沿着第二方向布置有至少两行第一出水孔，每行所述第一出水孔至少包括两个，各所述第一出水孔在所述第二方向上交错布置，所述闸板贴合所述基座布置，所述闸板上设置有多个第二出水孔，在所述闸板的插入行程上具有开闸位置，在所述开闸位置，各所述第一出水孔和第二出水孔一一对应设置;
所述第一方向和第二方向相垂直。
2.根据权利要求1所述的新型污水处理池水闸，其特征在于，所述第一出水孔为圆形、椭圆形或者多边形。
3.根据权利要求1所述的新型污水处理池水闸，其特征在于，所述加强部的厚度为所述盖板厚度的两倍以上。
4.根据权利要求1所述的新型污水处理池水闸，其特征在于，所述基座包括相对设置的所述盖板和底板，所述盖板、底板以及所述加强部围成一容纳腔，所述闸板插于容纳腔中;
所述基座还包括连接所述盖板和底板的多个连接肋，所述闸板上设置有与所述连接肋相配合的避让部。
5.根据权利要求4所述的新型污水处理池水闸，其特征在于，所述连接肋布置于两所述第一出水孔之间。
6.根据权利要求4所述的新型污水处理池水闸，其特征在于，在所述盖板的垂直方向上，所述底板仅覆盖所述盖板上未设置所述第一出水孔的部分。
7.根据权利要求4所述的新型污水处理池水闸，其特征在于，所述底板上设置有滑槽，所述闸板上设置有滑棱，所述滑棱滑动连接于所述滑槽中，所述滑槽和滑棱的壁面均为光滑层。
8.根据权利要求1所述的新型污水处理池水闸，其特征在于，所述第二出水孔的径向尺寸为所述第一出水孔的径向尺寸的1.01倍-1.15倍之间。
说明书
新型污水处理池水闸
技术领域
本实用新型涉及污水处理技术，具体涉及一种新型污水处理池水闸。
背景技术
污水处理工艺涉及诸多工序，各工序通过不同的处理池或处理机械进行处理，污水在相邻工序间流动时一般通过阀门控制流量。
如申请公布号为CN102464361A，申请公布日为2012年5月23日，名称为《污水处理池水闸》的发明专利申请，污水处理池水闸，由侧立柱、铸铁闸板、底部横梁、顶部横梁和螺旋升降装置构成，铸铁闸板为方形结构，铸铁闸板两边的导轨与两个侧立柱内侧的导轨槽相配合;导轨的外面有一层镶铜层;所述的镶铜层的厚度M为2-6mm。由于有镶铜层，所以不易磨损，具有水闸不容易漏水，水闸开闭灵活，使用寿命长，节约成本的优点。
现有技术的不足之处在于，在使用过程中，闸板持续处于水流的压力中，长期使用后由于高强度压力集中，闸板容易变形，为解决该问题，现有技术常使用笨重的铸铁制作闸板;另外，现有技术中的水流通过闸板时均通过一个出口流出，导致流速较大冲击力较大，不利于污水处理。
实用新型内容
本实用新型的目的是提供一种新型污水处理池水闸，以解决技术中的上述不足之处。
为了实现上述目的，本实用新型提供如下技术方案：
一种新型污水处理池水闸，包括基座、以及由第一方向插入和抽出基座的闸板，所述基座包括两侧的加强部、以及连接两所述加强部的盖板，所述盖板上沿着第二方向布置有至少两行第一出水孔，每行所述第一出水孔至少包括两个，各所述第一出水孔在所述第二方向上交错布置，所述闸板贴合所述基板布置，所述闸板上设置有多个第二出水孔，在所述闸板的插入行程上具有开闸位置，在所述开闸位置，各所述第一出水孔和第二出水孔一一对应设置;
所述第一方向和第二方向相垂直;
所述基座为混凝土结构或者铸铁结构。
上述的新型污水处理池水闸，所述第一出水孔为圆形、椭圆形或者多边形。
上述的新型污水处理池水闸，所述加强部的厚度为所述盖板厚度的两倍以上。
上述的新型污水处理池水闸，所述基座包括相对设置的所述盖板和底板，所述盖板、底板以及所述加强部围成一容纳腔，所述闸板插于容纳腔中;
所述基座还包括连接所述盖板和底板的多个连接肋，所述闸板上设置有与所述连接肋相配合的避让部。
上述的新型污水处理池水闸，所述连接肋布置于两所述第一出水孔之间。
上述的新型污水处理池水闸，在所述盖板的垂直方向上，所述底板仅覆盖所述盖板上未设置所述第一出水孔的部分。
上述的新型污水处理池水闸，所述底板上设置有滑槽，所述闸板上设置有滑棱，所述滑棱滑动连接于所述滑槽中，所述滑槽和滑棱的壁面均为光滑层。
上述的新型污水处理池水闸，所述第二出水孔的径向尺寸为所述第一出水孔的径向尺寸的1.01倍-1.15倍之间。
在上述技术方案中，本实用新型提供的新型污水处理池水闸，多个第一出水孔用于出水，如此一方面通过多个孔洞分散了水流的冲击压力，降低了局部变形的概率，另一方面，多个孔洞使得水流较为分散，不会形成集中的高速冲击水流，有利于污水处理。
