申请日2018.01.29
公开(公告)日2018.09.14
IPC分类号E03F5/22
摘要
一种用于污水提升器的浮球高度调节装置，包括箱体和浮球杆，箱体的内部侧壁焊接角型钢，相邻角钢之间形成滑轨，箱体的内部活动设有浮球杆，浮球杆的两端滑动卡设在滑轨的内部;在箱体内灌满水的情况下，依然能够在外部情况下灵活调节浮球系统，且可方便地调节整个设备的运行情况、自行调节设备的启停高度，即设备的整体运行情况;调节浮球系统高度时，可以通过同时升降同一个浮球杆上的两条提升链，以达到改变该浮球杆上浮球高度的目的;浮球杆带动一个浮球，浮球固定在浮球杆的浮球挂扣上，浮球杆由于自重，能够带动浮球往下沉降。
权利要求书

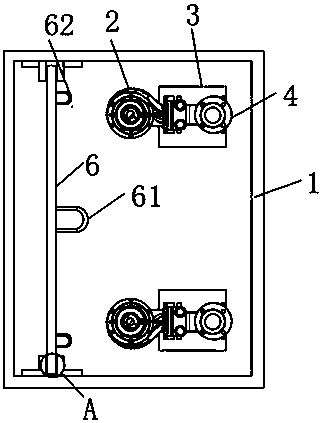

1.一种用于污水提升器的浮球高度调节装置，包括箱体(1)和浮球杆(6)，其特征在于：所述箱体(1)的内部固定侧壁对称焊接安装有角钢板(5)，所述相邻角钢板(5)之间形成滑轨(51)，所述箱体(1)的内部活动设有浮球杆(6)，所述浮球杆(6)的两端滑动卡设在滑轨(51)的内部，所述浮球杆(6)远离箱体(1)的表面对称焊接安装有提升链挂扣(62)，该浮球杆(6)的提升链挂扣(62)固定连接有提升链(7)，该浮球杆(6)的中部焊接安装有浮球挂扣(61)，所述浮球挂扣(61)的表面固定安装有浮球(8)，所述箱体(1)的上表面表面一侧开设有透气孔(12)，该箱体(1)的上表面焊接安装有挂扣(13)，该挂扣与透气孔(12)在同一侧，所述提升链(7)的一端固定设置在提升链挂扣(62)的表面，提升链(7)的另一端贯穿透气孔(12)并固定连接在固定挂扣(13)的表面。
2.根据权利要求1所述的一种用于污水提升器的浮球高度调节装置，其特征在于：所述箱体(1)的上表面靠近固定挂扣(13)的一端开设有开口(11)，所述箱体(1)的内部固定安装有排污泵(2)，该排污泵(2)的一端连通设有耦合器(4)，且在连接部分设有法兰，所述耦合器(4)的下表面固定安装有耦合器基座(3)，所述耦合器基座(3)的下表面与箱体(1)的内腔上表面相贴合设置。
3.根据权利要求1所述的一种用于污水提升器的浮球高度调节装置，其特征在于：所述箱体(1)同一侧表面固定安装有2个角钢板(5)，且相邻角钢板(5)的朝向相反，所述滑轨(51)的宽度比浮球杆(6)的直径稍大，且滑轨(51)的表面与浮球杆(6)的一侧的表面相切。
4.根据权利要求1所述的一种用于污水提升器的浮球高度调节装置，其特征在于：所述提升链挂扣(62)的位置正对透气孔(12)所在位置，提升链挂扣(62)外型为“U”形的金属结构，所述固定挂扣(13)外型为“J”形的金属杆状结构，且该固定挂扣(13)位于相邻透气孔(12)之间。
说明书
一种用于污水提升器的浮球高度调节装置
技术领域
本实用新型涉及机械领域，尤其涉及排水装置，具体为一种用于污水提升器的浮球高度调节装置。
背景技术
污水提升器是一种排水设备，用于地下室、船舶、车辆等远离排水立管和排水条件不好的场所，能够将卫生间的生活用水收集处理。通常为一套整体系统，能够解决部分特殊场所的公共卫生问题，在传统的方形不锈钢箱体污水提升装置中，其浮球固定在箱体内，当箱体内灌满污水后，再调节浮球系统的高度是不容易，也是不方便的，必须将箱体内污水排出后才可重新调节浮球系统的高度。
实用新型内容
本实用新型的目的在于提供一种用于污水提升器的浮球高度调节装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水提升器的浮球高度调节装置，包括箱体和浮球杆，所述箱体的内部固定侧壁对称焊接安装有角钢板，所述相邻角钢板之间形成滑轨，所述箱体的内部活动设有浮球杆，所述浮球杆的两端滑动卡设在滑轨的内部，所述浮球杆远离箱体的表面对称焊接安装有提升链挂扣，该浮球杆的表面固定连接有提升链，该浮球杆的中部焊接安装有浮球挂扣，所述浮球挂扣的表面固定安装有浮球，所述箱体的上表面一侧开设有透气孔，该箱体的上表面焊接安装有挂扣，该挂扣与透气孔在同一侧，所述提升链的一端固定设置在提升链挂扣的表面，该提升链的另一端贯穿透气孔并固定连接在浮球杆提升链挂扣的表面。
优选的，所述箱体的上表面靠近固定挂扣的一端开设有开口，所述箱体的内部固定安装有排污泵，该排污泵的一端连通设有耦合器，且在连接部分设有法兰，所述耦合器的下表面固定安装有耦合器基座，所述耦合器基座的下表面与箱体的底部上表面相贴合设置。
优选的，所述箱体同一侧表面固定安装有2个角钢板，且相邻角钢板的朝向相反，所述滑轨的宽度比浮球杆的直径稍大，且滑轨的表面与浮球杆的一侧表面相切。
优选的，所述提升链挂扣的位置正对透气孔所在位置，该提升链挂扣外型为“U”形的金属结构，所述固定挂扣外型为“J”形的金属杆状结构，且该固定挂扣位于相邻透气孔之间。
与现有技术相比，本实用新型的有益效果是：
1.在箱体内灌满水的情况下，依然能够在外部情况下灵活调节浮球系统，且可方便地调节整个设备的运行情况、自行调节设备的启停高度，即设备的整体运行情况;
2.调节浮球系统高度时，可以通过同时升降同一个浮球杆上的两条提升链，以达到改变该浮球杆上浮球高度的目的;
3.浮球杆带动一个浮球，浮球固定在浮球杆的浮球挂扣上，浮球杆由于自重，能够带动浮球往下沉降。
