申请日2018.01.29
公开(公告)日2018.07.17
IPC分类号C02F1/00
摘要
本发明公开了一种高效的水处理格栅，包括并列设置的多个格栅区、以及设置于各所述格栅区底部的输送带，其特征在于，各所述格栅区沿着水流方向包括过滤通道和收集腔，所述过滤通道沿着水流的方向宽度依次变小，所述收集腔从腔口到腔底宽度依次变大，所述过滤通道与所述收集腔腔口的连接部位为缩口结构;所述格栅区至少有三个。本发明提供的高效的水处理格栅，通过过滤通道的加速将杂物带入收集腔予以收集，最后由输送带将收集腔收集的杂物输走，不仅整体结构简单，而且动结构少，便于使用和后期维护。
权利要求书
1.一种高效的水处理格栅，包括并列设置的多个格栅区、以及设置于各所述格栅区底部的输送带，其特征在于，各所述格栅区沿着水流方向包括过滤通道和收集腔，所述过滤通道沿着水流的方向宽度依次变小，所述收集腔从腔口到腔底宽度依次变大，所述过滤通道与所述收集腔腔口的连接部位为缩口结构。
2.根据权利要求1所述的水处理格栅，其特征在于，所述过滤通道的侧壁上的滤孔的径向尺寸小于所述收集腔的侧壁上的滤孔的径向尺寸。
3.根据权利要求1所述的水处理格栅，其特征在于，在所述收集腔的高度方向上，所述收集腔的底壁与水流方向倾斜布置，且所述收集腔的底壁朝着水流的方向倾斜。
4.根据权利要求3所述的水处理格栅，其特征在于，从所述收集腔的顶部到底部，所述收集腔底壁上滤孔的径向尺寸依次变大。
5.根据权利要求4所述的水处理格栅，其特征在于，所述收集腔的底壁的至少顶部四分之一部分为挡水结构。
6.根据权利要求3所述的水处理格栅，其特征在于，从顶部到底部，所述收集腔的径向尺寸依次增大。
7.根据权利要求1所述的水处理格栅，其特征在于，所述收集腔的腔底的宽度小于所述过滤通道的入口的宽度。
8.根据权利要求1所述的水处理格栅，其特征在于，所述水处理格栅的底部设置有滑动腔，所述滑动腔与各所述收集腔相连通，所述输送带滑动连接于所述收集腔中，所述输送带包括底板和并列设置于所述底板上的多个挡板，所述底板为不透水结构，所述挡板上设置有漏水孔。
说明书
水处理格栅
技术领域
本发明涉及污水处理技术，具体涉及一种水处理格栅。
背景技术
在污水预处理过程中，一般通过格栅将较大的杂物如包装袋、塑料瓶、大的颗粒物等拦下，工作过程中，被拦截的杂物会聚集并堵塞于格栅上，这会降低水流的通过效率，因此如何保证被拦截的杂物及时的被清理事关污水预处理的效率。
如授权公告号为CN105174323B，授权公告日为2017年10月31日，名称为《一种污水处理格栅排污装置》的发明专利，其包括瓣式可伸缩打捞机构、电磁液压缸驱动的拉杆机构和卷扬升降机构、离心甩污螺旋压缩机构。采用瓣式可伸缩打捞机构作为污物打捞机构，当机构下行入水时瓣式格栅闭合，当机构上行打捞时，格栅闭合;电磁液压缸驱动拉杆机构带动格栅闭合和展开，卷扬升降机构通过缆绳和变向轮实现打捞机构的升降，当格栅携带着污物被提升到设定高度进入到集污筒内后，离心电机旋转带动四片格栅旋转，依靠离心力将格栅上附着的污物压缩甩出，污物再经过螺旋压缩机构压缩后运走。
现有技术的不足之处在于，一方面整体结构过于复杂，另一方面驱动机构和传动机构较多，诸多机构长时间在水下工作，增加了后期维护的压力。
发明内容
本发明的目的是提供一种水处理格栅，以解决技术中的上述不足之处。
为了实现上述目的，本发明提供如下技术方案：

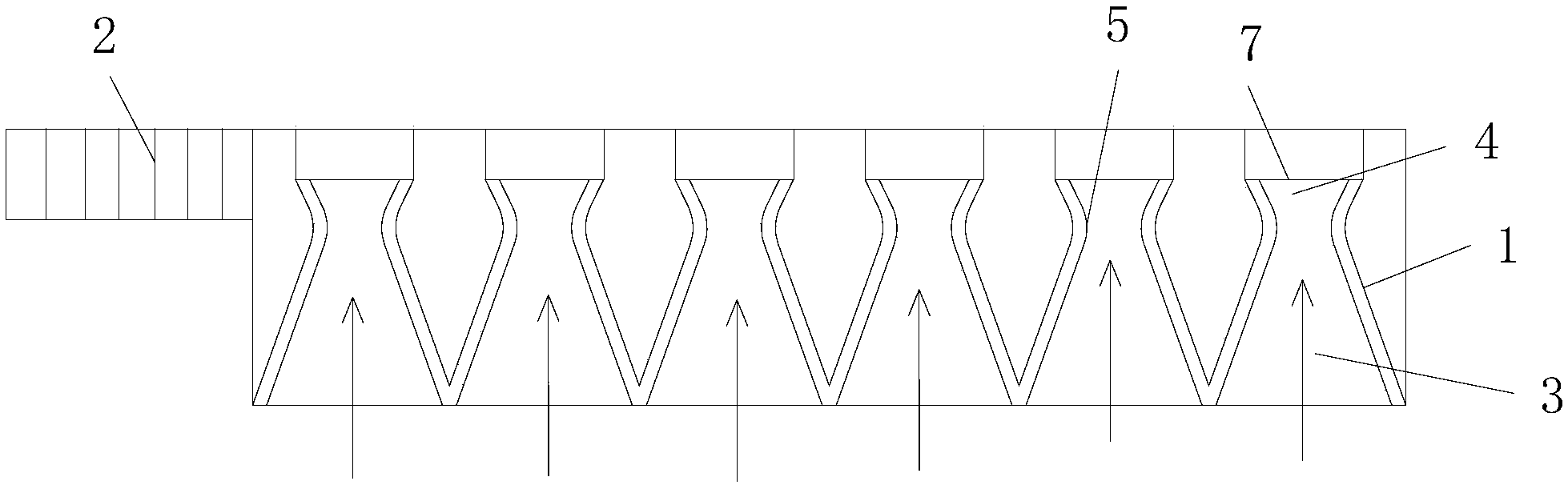

一种高效的水处理格栅，包括并列设置的多个格栅区、以及设置于各所述格栅区底部的输送带，其特征在于，各所述格栅区沿着水流方向包括过滤通道和收集腔，所述过滤通道沿着水流的方向宽度依次变小，所述收集腔从腔口到腔底宽度依次变大，所述过滤通道与所述收集腔腔口的连接部位为缩口结构;
所述格栅区至少有三个。
上述的水处理格栅，所述过滤通道的侧壁上的滤孔的径向尺寸小于所述收集腔的侧壁上的滤孔的径向尺寸。
上述的水处理格栅，在所述收集腔的高度方向上，所述收集腔的底壁与水流方向倾斜布置，且所述收集腔的底壁朝着水流的方向倾斜。
上述的水处理格栅，从所述收集腔的顶部到底部，所述收集腔底壁上滤孔的径向尺寸依次变大。
上述的水处理格栅，所述收集腔的底壁的至少顶部四分之一部分为挡水结构。
上述的水处理格栅，从顶部到底部，所述收集腔的径向尺寸依次增大。
上述的水处理格栅，所述收集腔的腔底的宽度小于所述过滤通道的入口的宽度。
上述的水处理格栅，所述水处理格栅的底部设置有滑动腔，所述滑动腔与各所述收集腔相连通，所述输送带滑动连接于所述收集腔中，所述输送带包括底板和并列设置于所述底板上的多个挡板，所述底板为不透水结构，所述挡板上设置有漏水孔。
在上述技术方案中，本发明提供的高效的水处理格栅，通过过滤通道的加速将杂物带入收集腔予以收集，最后由输送带将收集腔收集的杂物输走，不仅整体结构简单，而且动结构少，便于使用和后期维护。
