申请日2018.01.29
公开(公告)日2018.06.29
IPC分类号C02F9/04; C02F103/36
摘要
本发明涉及一种电石乙炔化工污水处理系统，包括依次连接的：原水池、沙缸过滤装置、反渗透水处理装置、一级冷却结晶装置、二级冷却结晶装置、以及离心装置;所述反渗透水处理装置还与净水池相连。本发明的电石乙炔化工污水处理系统，适用于电石乙炔化工污水的脱盐回用。本发明的电石乙炔化工污水处理系统，可以用来回收污水中的多种盐，对不同的盐在不同的温度下进行结晶后再进行离心处理，高效的回收污水中的盐，避免了蒸发浓缩工序的投资和运行费用，并且结晶盐的纯度高。
权利要求书

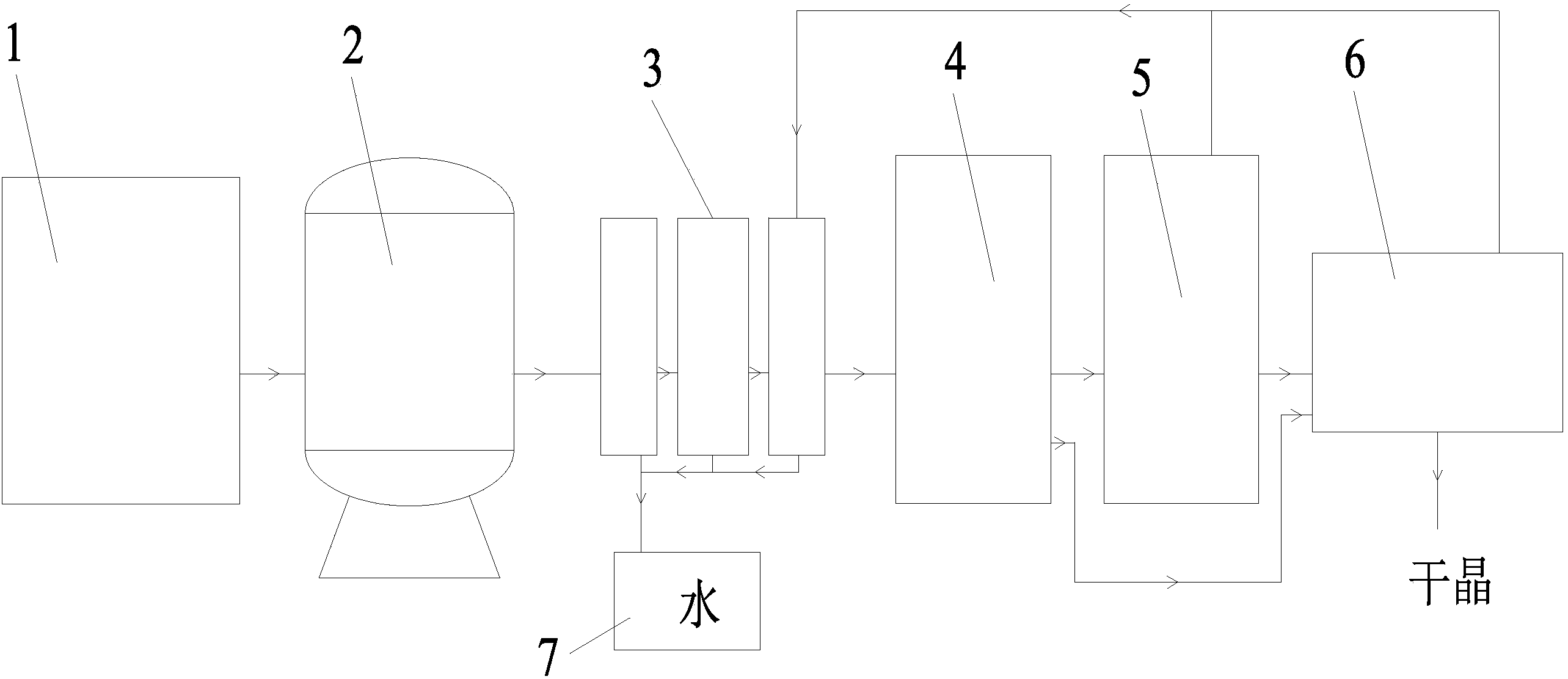

1.一种电石乙炔化工污水处理系统，其特征在于，包括依次连接的：
原水池(1)、沙缸过滤装置(2)、反渗透水处理装置(3)、一级冷却结晶装置(4)、二级冷却结晶装置(5)、以及离心装置(6);
所述反渗透水处理装置(3)包括依次相连的一级、二级以及三级反渗透水处理装置，所述一级、二级以及三级反渗透水处理装置分别与净水池(7)相连;所述一级冷却结晶装置(4)还与所述离心装置(6)相连;
所述原水池(1)用来承装待处理的电石乙炔化工污水;
所述沙缸过滤装置(2)用来对电石乙炔化工污水进行初级过滤;
所述反渗透水处理装置(3)用来对电石乙炔化工污水进行反渗透处理，得到的净水输送至净水池(7)，浓污水输送至所述一级冷却结晶装置(4);
所述一级冷却结晶装置(4)用来对经过反渗透处理的电石乙炔化工污水进行冷却结晶处理，得到的结晶盐送至离心装置(6)，污水输送至二级冷却结晶装置(5);
所述二级冷却结晶装置(5)用来对浓污水进行再次的冷却结晶，得到的结晶盐输送至离心装置(6);
所述离心装置(6)用来对结晶盐进行离心处理，对得到的干晶进行收集，浓污水输送至所述三级反渗透水处理装置进行循环处理。
2.根据权利要求1所述的电石乙炔化工污水处理系统，其特征在于，所述反渗透水处理装置(3)的处理污水的速度为：200T/h。
3.根据权利要求1所述的电石乙炔化工污水处理系统，其特征在于，所述反渗透水处理装置(3)的输出净水的速度为：180T/h。
4.根据权利要求1所述的电石乙炔化工污水处理系统，其特征在于，所述一级冷却结晶装置(4)的结晶温度为30～40℃。
5.根据权利要求1所述的电石乙炔化工污水处理系统，其特征在于，所述二级冷却结晶装置(5)的结晶温度为5～10℃。
说明书
一种电石乙炔化工污水处理系统
技术领域
本发明涉及一种污水处理系统，特别涉及一种电石乙炔化工污水处理系统。
背景技术
电石法生产乙炔的煤化工新工艺，颠覆了煤化工上游的煤气化工艺，具有广阔的应用前景。国家对新建煤化工项目的用水和水污染物排放提出了严格的要求，要求企业内部废水实现零排放。因此，电石法乙炔煤化工新工艺的推广应用绕不开污水零排放处理的技术问题。
一般情况下，电石乙炔化工污水(包括生产废水、生活污水和清净下水等)经过一级预处理、二级生化处理和深度处理后其主要污染指标COD可以降低至50mg/L左右、氨氮降低至5mg/L左右、酚降低至0.5mg/L以下，但含盐量仍较高，需要在深度处理后进行脱盐处理，脱盐后的除盐水回用，浓盐水一般需要进行蒸发浓缩结晶，最终实现零排放。
为实现废水的零排放，新型煤化工企业将含盐量较高的水和经深度处理后的有机废水进一步处理，常采用“低盐水处理+浓盐水固化处理”两段进行。各段常用处理技术及主要功能如下所述：
低含盐量的污水常用的处理技术包括：机械过滤，脱钙镁技术，以及膜浓缩。其中机械过滤的目的是进一步去除废水中悬浮物和胶体;脱钙、镁技术，主要目的是实现钙、镁的去除，防止后续处理段结垢;膜浓缩是将盐水浓缩进一步提高水的回用率。
浓盐水固化处理段，该段常用处理技术为机械蒸发或蒸发塘，其中机械蒸发是利用蒸汽实现盐的结晶，蒸发塘是利用太阳能，在自然条件下将高浓盐水逐渐蒸发，实现盐的结晶。目前，浓盐水固化多采用蒸发结晶，主要包括多效蒸发技术和机械蒸汽再压缩技术。蒸发结晶的过程需要耗费大量的能源。
发明内容
本发明要解决现有技术中的技术问题，提供一种电石乙炔化工污水处理系统。
为了解决上述技术问题，本发明的技术方案具体如下：
一种电石乙炔化工污水处理系统，包括依次连接的：
原水池、沙缸过滤装置、反渗透水处理装置、一级冷却结晶装置、二级冷却结晶装置、以及离心装置;
所述反渗透水处理装置包括依次相连的一级、二级以及三级反渗透水处理装置，所述一级、二级以及三级反渗透水处理装置分别与净水池相连;所述一级冷却结晶装置还与所述离心装置相连;
所述原水池用来承装待处理的电石乙炔化工污水;
所述沙缸过滤装置用来对电石乙炔化工污水进行初级过滤;
所述反渗透水处理装置用来对电石乙炔化工污水进行反渗透处理，得到的净水输送至净水池，浓污水输送至所述一级冷却结晶装置;
所述一级冷却结晶装置用来对经过反渗透处理的电石乙炔化工污水进行冷却结晶处理，得到的结晶盐送至离心装置，污水输送至二级冷却结晶装置;
所述二级冷却结晶装置用来对浓污水进行再次的冷却结晶，得到的结晶盐输送至离心装置;
所述离心装置用来对结晶盐进行离心处理，对得到的干晶进行收集，浓污水输送至所述三级反渗透水处理装置进行循环处理。
在上述技术方案中，所述反渗透水处理装置的处理污水的速度为：200T/h。
在上述技术方案中，所述反渗透水处理装置的输出净水的速度为：180T/h。
在上述技术方案中，所述一级冷却结晶装置的结晶温度为30～40℃。
在上述技术方案中，所述二级冷却结晶装置的结晶温度为5～10℃。
本发明具有以下的有益效果：
本发明的电石乙炔化工污水处理系统，适用于电石乙炔化工污水的脱盐回用，能够实现高回收率运行，且高浓盐水可实现达标外排或回用于生产。
本发明的电石乙炔化工污水处理系统，可以用来回收污水中的多种盐，对应不同的盐在不同的温度下进行结晶后再进行离心处理，高效的回收污水中的盐，避免了蒸发浓缩工序的投资和运行费用，并且结晶盐的纯度高。
本发明的电石乙炔化工污水处理系统，可以用来对污水进行循环处理，经过离心处理的污水可以输送回到三级反渗透水处理装置进行循环，提高了污水的处理效果。
本发明的电石乙炔化工污水处理系统，可以使污水处理实现自动化生产，无需人工实时操作，提高了污水的处理效率。
