申请日2018.01.30
公开(公告)日2018.11.16
IPC分类号C02F1/76
摘要
本实用新型公开了一种环保型医疗废水处理设备，其结构包括废水反应主机、控制器、显示器、底脚、进料座、盐酸缸、倒流管、出水阀、导口、导管、氯酸钠缸、接头、进水阀、加热管接头、加热管，显示器嵌入安装于控制器上，底脚顶端与废水反应主机底端相焊接，进料座上方设有盐酸缸，废水反应主机通过倒流管与盐酸缸连接，本实用新型一种环保型医疗废水处理设备，结构上设有加热器，盐酸缸与氯酸钠缸将其内部的盐酸与氯酸钠，通过进料座抽进加热器内时，保温管道内部加热管内部的电阻丝通电产生热量进行加热，使其加快的反应合成二氧化氯消毒剂，从而对医疗废水进行消毒处理，由于加温增强了化学反应速率，保证了医疗废水处理速率。
权利要求书

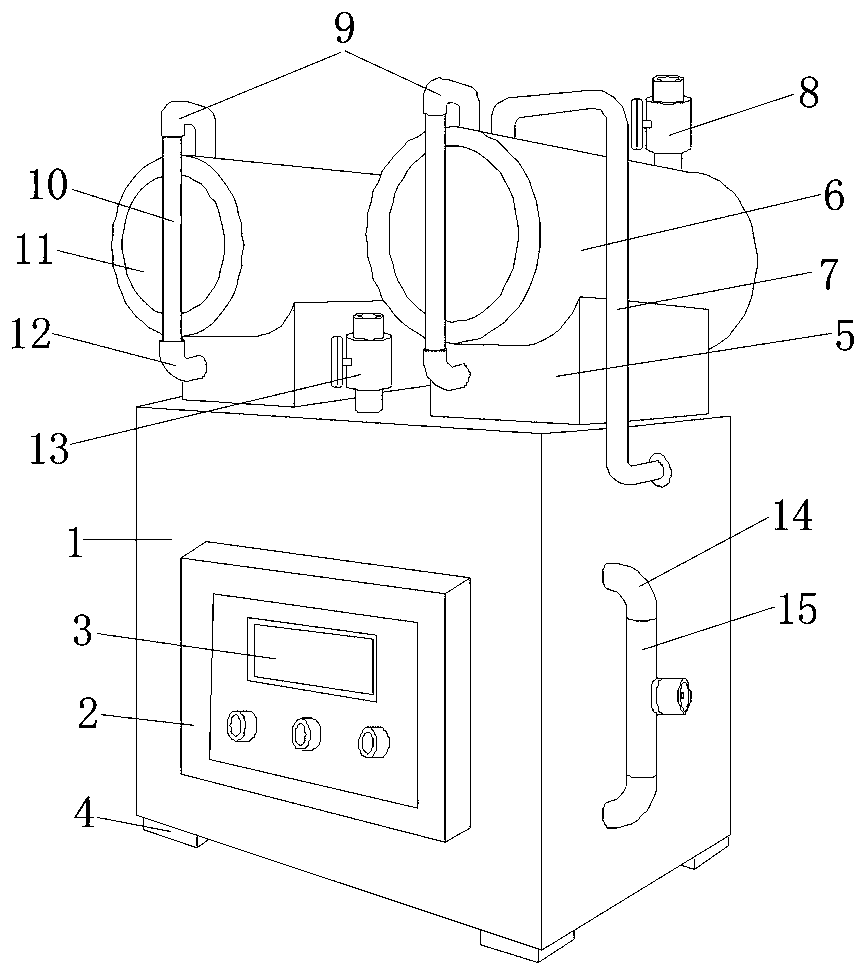

1.一种环保型医疗废水处理设备，其特征在于：其结构包括废水反应主机(1)、控制器(2)、显示器(3)、底脚(4)、进料座(5)、盐酸缸(6)、倒流管(7)、出水阀(8)、导口(9)、导管(10)、氯酸钠缸(11)、接头(12)、进水阀(13)、加热管接头(14)、加热器(15)，所述显示器(3)嵌入安装于控制器(2)上，所述底脚(4)顶端与废水反应主机(1)底端相焊接，所述进料座(5)上方设有盐酸缸(6)，所述废水反应主机(1)通过倒流管(7)与盐酸缸(6)连接，所述废水反应主机(1)上方设有出水阀(8)，所述导口(9)与氯酸钠缸(11)相焊接，所述导管(10)下方设有接头(12)，所述进水阀(13)嵌入安装于废水反应主机(1)上，所述加热管接头(14)与废水反应主机(1)相焊接，所述加热管接头(14)上设有加热器(15)，所述加热器(15)包括保温管道(1501)、加热管(1502)、电阻丝(1503)、安装座(1504)、法兰(1505)、稳压器(1506)、电源接头(1507)，所述保温管道(1501)内部设有加热管(1502)，所述加热管(1502)嵌入安装于法兰(1505)上，所述加热管(1502)内部设有电阻丝(1503)，所述安装座(1504)与保温管道(1501)相焊接，所述稳压器(1506)与法兰(1505)电连接，所述稳压器(1506)左端与电源接头(1507)右端相贴合，所述稳压器(1506)与安装座(1504)同一轴心。
2.根据权利要求1所述的一种环保型医疗废水处理设备，其特征在于：所述进料座(5)底端与废水反应主机(1)顶端相焊接，所述控制器(2)嵌入安装于废水反应主机(1)上。
3.根据权利要求1所述的一种环保型医疗废水处理设备，其特征在于：所述盐酸缸(6)与导口(9)相焊接，所述导管(10)嵌入安装于导口(9)上。
4.根据权利要求1所述的一种环保型医疗废水处理设备，其特征在于：所述加热管接头(14)嵌入安装于保温管道(1501)上。
5.根据权利要求1所述的一种环保型医疗废水处理设备，其特征在于：所述底脚(4)为长12.5CM，宽12.5CM，高2.5CM的长方体。
说明书
一种环保型医疗废水处理设备
技术领域
本实用新型是一种环保型医疗废水处理设备，属于废水处理技术领域。
背景技术
医疗废水曾经多次引起公众关注，医疗废水的排放对水资源造成的危害巨大，已经成为危害群众健康的一个“源头”;部分地区真正能够达到国家排放标准的只有屈指可数的几家医院，目前，法律的不规范，环保意识的薄弱，造成了医疗废水直排和各大医院存在的“高污染，低治理”现状
现有技术公开了申请号为：201620308539.8的一种环保型医疗废水处理设备，包括：进水口;调节池，与进水口通过管路连接;混凝池，与调节池通过管路连接;MBR膜池，与混凝池连通，包括鼓风机、与鼓风机连接的曝气头、MBR膜和与MBR膜连接的自吸泵;消毒池，与MBR膜池连通;精密过滤器，与消毒池连通;RO装置，与精密过滤器通过管路连通;出水口，与RO装置通过管路连通;加药装置，包括与混凝池连接的第一加药装置和与消毒池连接的第二加药装置;PLC控制柜，与鼓风机、自吸泵和加药装置连接，但是该现有技术由于废水处理设备采用化学反应净化废水，但常温下化学反应速率较慢，影响医疗废水处理速率。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种环保型医疗废水处理设备，以解决现有技术由于废水处理设备采用化学反应净化废水，但常温下化学反应速率较慢，影响医疗废水处理速率的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种环保型医疗废水处理设备，其结构包括废水反应主机、控制器、显示器、底脚、进料座、盐酸缸、倒流管、出水阀、导口、导管、氯酸钠缸、接头、进水阀、加热管接头、加热器，所述显示器嵌入安装于控制器上，所述底脚顶端与废水反应主机底端相焊接，所述进料座上方设有盐酸缸，所述废水反应主机通过倒流管与盐酸缸连接，所述废水反应主机上方设有出水阀，所述导口与氯酸钠缸相焊接，所述导管下方设有接头，所述进水阀嵌入安装于废水反应主机上，所述加热管接头与废水反应主机相焊接，所述加热管接头上设有加热器，所述加热器包括保温管道、加热管、电阻丝、安装座、法兰、稳压器、电源接头，所述保温管道内部设有加热管，所述加热管嵌入安装于法兰上，所述加热管内部设有电阻丝，所述安装座与保温管道相焊接，所述稳压器与法兰电连接，所述稳压器左端与电源接头右端相贴合，所述稳压器与安装座同一轴心。
进一步地，所述进料座底端与废水反应主机顶端相焊接，所述控制器嵌入安装于废水反应主机上。
进一步地，所述盐酸缸与导口相焊接，所述导管嵌入安装于导口上。
进一步地，所述加热管接头嵌入安装于保温管道上。
进一步地，所述底脚为长12.5CM，宽12.5CM，高2.5CM的长方体。
进一步地，所述底脚4为不锈钢材质，质量轻，使用寿命长。
进一步地，所述导管10为铝合金材质，硬度高，不易变形。
有益效果
本实用新型一种环保型医疗废水处理设备，结构上设有加热器，盐酸缸与氯酸钠缸将其内部的盐酸与氯酸钠，通过进料座抽进加热器内时，保温管道内部加热管内部的电阻丝通电产生热量进行加热，使其加快的反应合成二氧化氯消毒剂，从而对医疗废水进行消毒处理，由于加温增强了化学反应速率，保证了医疗废水处理速率。
