申请日1986.04.10
公开(公告)日1986.10.22
IPC分类号C02F1/00; C02F9/00
摘要
一种净化水和处理污水的水处理矩形池，其部件基本上都是非金属材料制造的。该系统具有驱动非金属链条的非金属链轮的可伸缩非金属主动轴，其链轮安装在固定在水处理池侧壁上的短柱上。
権利要求書
1、包括两个侧壁和两个端壁的矩形水净化和污水处理池：
(a)一对驱动所说的链条的链轮;
(b)一对被驱动的链条;
(c)导轨;
(d)安装在所说的链条上，并在所说的导轨上运行的多个刮板;
(e)连接在所说的一对链轮中间的一个非金属主动轴，和
(f)所说的链轮可在其上自由转动的非金属惰性短轴。
2、矩形水净化和污水处理池，具有一对驱动主链条的链轮，轴安装在所说的水净化处理池的侧壁上来支撑所说的链轮，和用于驱动所说的链轮之一的装置;
安装有一对所说的链轮的非金属主动轴包括：具有两端的两个管状部件和一个管状中间件的可伸缩的管状部件通过连接器连接在一起。
3、用以支撑具有管状部件的所说的主动链轮的安装在所说的水净化处理池侧壁上的短柱其中包括：
(a).短柱主体;
(b).从所说的短柱主体上伸出的塑料轴;
(c)安装在所说轴上的塑料轴环;
(d)一个夹持在所说的环上的塑料支架;
(e).安装在由支架支撑的所说的管状部件上的链轮，它在由所说的支架支撑的所说的管状部件上的塑料环上转动。
4、用以支撑所说的惰性链轮的安装在所说的净化水处理池侧壁上的短柱，其中包括：
(a).短柱主体;
(b).从所说的短柱主体上伸出的塑料轴;
(c).安装在所说的轴上的塑料轴环;
(d).用一个销钉连接所说的环和所说的轴;
(e).可以在所说的固定支架上自由转动的链轮。
5、按照权利要求1所说的矩形水处理池总体，所说的链轮、导轨、主动轴和惰性轴都是由塑料制造。
6、按照权利要求2所说的主动轴，所说的三个可伸缩的管状部件用聚酯强化玻璃纤维管制造。
7、按照权利要求6所说明的主动轴，从所说的管状部件开孔伸出用来连接三个管状部件以防止它们之间的相对旋转运动的联接器。
8、按照权利要求7所说的主动轴，轴环是安装在所说的管状部件的两端，所说的轴环是为了防止所说的中间件与两端管状部件之间横向位移。
9、按照权利要求3所说的短柱，通过螺栓在所说的轴上固定塑料环。
10、按照权利要求9所说的短柱，用销钉连接管状部件和支架。
说明书

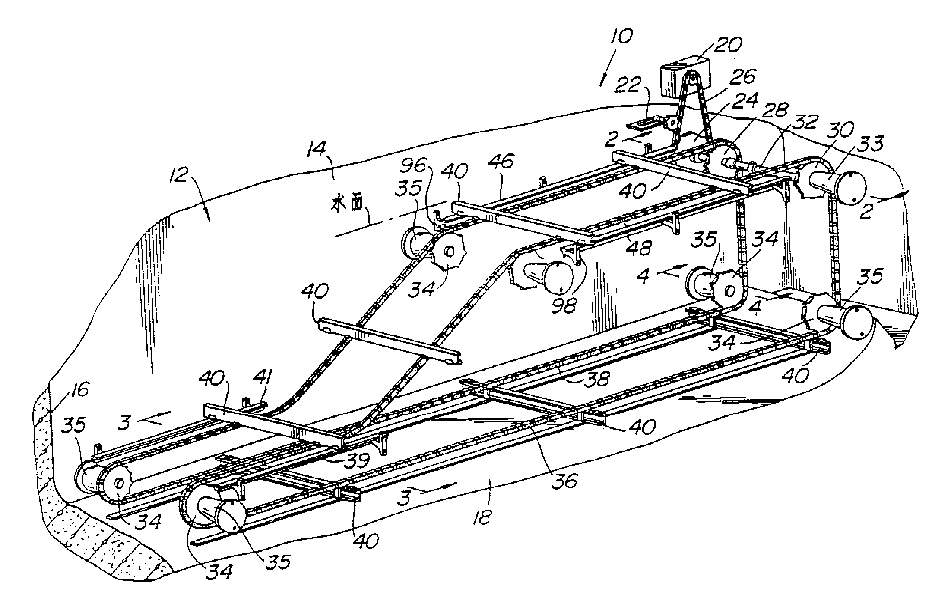

水处理系统已经公知，早在50年前，矩形水处理池(混凝土矩形水处理池)就已经被用来净化污水，废水和饮用水。水处理池用来分离不能用生物降解或用化学方法净化的物质。典型的净化池具有第一级(四轴系统)净化和第二级(三轴系统)净化的水处理池，第一级净化分离：1)被称为非生物降解固体(即砂粒)，就是收集沉淀在池底部的细砂;和2)在水表面的浮渣。第二级净化是把第一级净化中不能分离的非生物降解固体沉淀到矩形水处理池底。这是由下面所述的方法来实现的：这个系统具有主动链轮，这个链轮驱动带有刮板的两条平行链条。刮板往一个方向刮处理池底板，把沉积在处理池底的固体废物刮集在一起，并送给固定在矩形水处理池一端的横向收集器。用横向收集器收集的固体被抽出进行附加处理或最后被排出。
第一级和第二级净化都起各自的作用。第一级净化起辅助作用。非生物降解和比水比重小的废物(如：肥皂沫或油)漂浮在上部或位于水面上，这些物质通常称为浮渣。四轴系统具有刮板，它一半伸出水面，被支撑在导轨上，向在池底除去固体的刮板反向运动。这些刮板在水面向一个方向运动，把水面废物推到浮渣收集器，在收集器里进行附加处理或最终处理排除。这些处理系统通常具有许多不同的形状，以往，矩形处理系统的机械部件都是用金属材料制造的，以带动优质的红木刮板，这些部件典型地包括固定在金属侧壁上的，且由金 属壁支撑架支撑的主动轴和惰轴。由金属链轮驱动的安装有木质刮板的链条，也是金属的，联于导轨支架的退回导轨、导轨上表面也是用金属制造的，防磨片也是用金属制造的。由于处理水的化学物质和氧使得所有金属部件受到腐蚀。通常金属部件变得疏松，并且砂粒和水垢会吸附在上面，这些因素综合起来加速了金属部件外层的磨损。金属主动轴和金属惰轴在金属轴瓦上粘滞，甚至系统被卡住引起系统的故障。金属部件消耗能量，因为它比塑料部件重六倍多。塑料部件比金属部件寿命通常高二倍，因为塑料很轻，其安装或维修价格仅是金属部件的三分之一。
因为塑料耐腐蚀，节省能量，重量轻，安装和维修价格低，并已证实具有耐磨和其他性能，许多水处理系统已经开始用塑料部件代替金属部件。
本发明是为了提供改进型矩形水处理系统和污水处理系统，其工作部件基本用塑料制成。
本发明进一步涉及具有水平安装的塑料主动轴的矩形水处理池和污水处理池，其轴安装在能够承受扰动的短柱管支架上面。
本发明进一步提供一种改进型的矩形水处理池和污水处理系统，它包括一个新型塑料短轴和用于塑料惰轴支撑架的吸收干扰的管形支架。
本发明更进一步提供一种具有新型塑料返回导轨，导轨链轮，并装有耐磨带的水处理池和污水处理系统。
