申请日2017.12.23
公开(公告)日2018.07.24
IPC分类号E03F5/10
摘要
本实用新型公开了污水处理厂污水池随动式加盖驱动轮，包括主体、前体、清除部、转动部、太阳能充电部和控制部。前体固定于主体前端，清除部固定于前体内，转动部设于主体下方，太阳能充电部固定于主体上方，控制部固定于前体内。本实用新型加工、生产、装配方便，后期维护的人力要求低。驱动轮纠偏功能好，使用寿命长，环保节能，能够有效的辅助加盖装置对污水池加盖。
权利要求书
1.污水处理厂污水池随动式加盖驱动轮，包括主体、前体、清除部、转动部、太阳能充电部和控制部，其特征在于：所述前体固定于主体前端，所述清除部固定于前体内，所述转动部设于主体下方，所述太阳能充电部固定于主体上方，所述控制部固定于前体内，所述主体为腔体结构，下端设有两个凸起耳，凸起耳中央设圆通孔，主体通过凸起耳与转动部连接，所述主体的后端设有连接面板，连接面板上设有安装通孔，所述太阳能充电部固定于主体的上端，所述转动部包括转轴、轮子和调心滚子轴承，所述转轴插入主体下的凸起耳圆通孔，通过两个调心滚子轴承进行连接，所述清除部包括毛刷、风扇、毛刷齿轮、风扇齿轮、雾化器和直流电机，所述毛刷共两个，位于前体下端，所述毛刷中央上端固定有轴，轴的上端与毛刷齿轮固定，所述毛刷齿轮共两个，模数、齿数相同，所述风扇共两个，位于前体下端毛刷的后端，所述风扇中央上端固定有轴，轴的上端与风扇齿轮固定，所述两个毛刷齿轮相互啮合，且仅有一个毛刷齿轮还与直流电机输出轴齿轮相互啮合，所述两个风扇齿轮相互啮合，且仅有一个风扇齿轮还与直流电机输出轴齿轮相互啮合，所述直流电机固定于前体内，所述直流电机的输出轴固定有输出轴齿轮，所述直流电机与控制部连接，所述雾化器位于前体下端毛刷和风扇之间，所述雾化器与控制部连接。
2.根据权利要求1所述的污水处理厂污水池随动式加盖驱动轮，其特征在于：所述毛刷为圆盘状，毛刷齿轮、风扇齿轮、直流电机输出轴齿轮的模数相同，雾化器的出风口朝向地面。
3.根据权利要求1所述的污水处理厂污水 池随动式加盖驱动轮，其特征在于：所述太阳能充电部包括太阳能电板和蓄电池，太阳能电板与蓄电池连接，所述蓄电池与控制部连接。
4.根据权利要求1所述的污水处理厂污水池随动式加盖驱动轮，其特征在于：所述控制部包括单片机、电机驱动模块、继电器和灰尘传感器，所述单片机与电机驱动模块、继电器、灰尘传感器和蓄电池连接，所述电机驱动模块与清除部的直流电机连接，所述继电器与雾化器连接，所述灰尘传感器固定于前体的下方。
说明书
污水处理厂污水池随动式加盖驱动轮
技术领域
本实用新型涉及一种驱动轮，具体涉及一种用于污水处理厂污水池用的随动式加盖驱动轮。
背景技术
污水池是污水处理厂常用的一种设备，不论是采用物理法、生物法和化学法等当中的任何一种方法，均需要将污水放于污水池内进行预处理。为了保证污水场内环境，提高建筑物美观性，更为了有效的对污水进行预处理，通常，需要对污水池进行加盖。当前，大部分污水处理厂的污水池为圆形，加盖装置过设立在污水池上方的桁架进行转动，进而实现盖子的安装和维护。对于大型污水池，其对应的加盖装置体积庞大、质量重、维护不便，如何使盖子安全、有效的在污水池周边的圆形轨道上主动转动、自动纠偏，并能够支撑起加盖装置及盖子的巨大质量，同时，污水池环境较差，轮子的使用寿命短，如何保障设备的使用环境，提高使用寿命，降低维护维修压力，是当前亟待解决的问题。
实用新型内容
本实用新型的目的在于克服上述不足，提供污水处理厂污水池随动式加盖驱动轮，以解决上述问题。

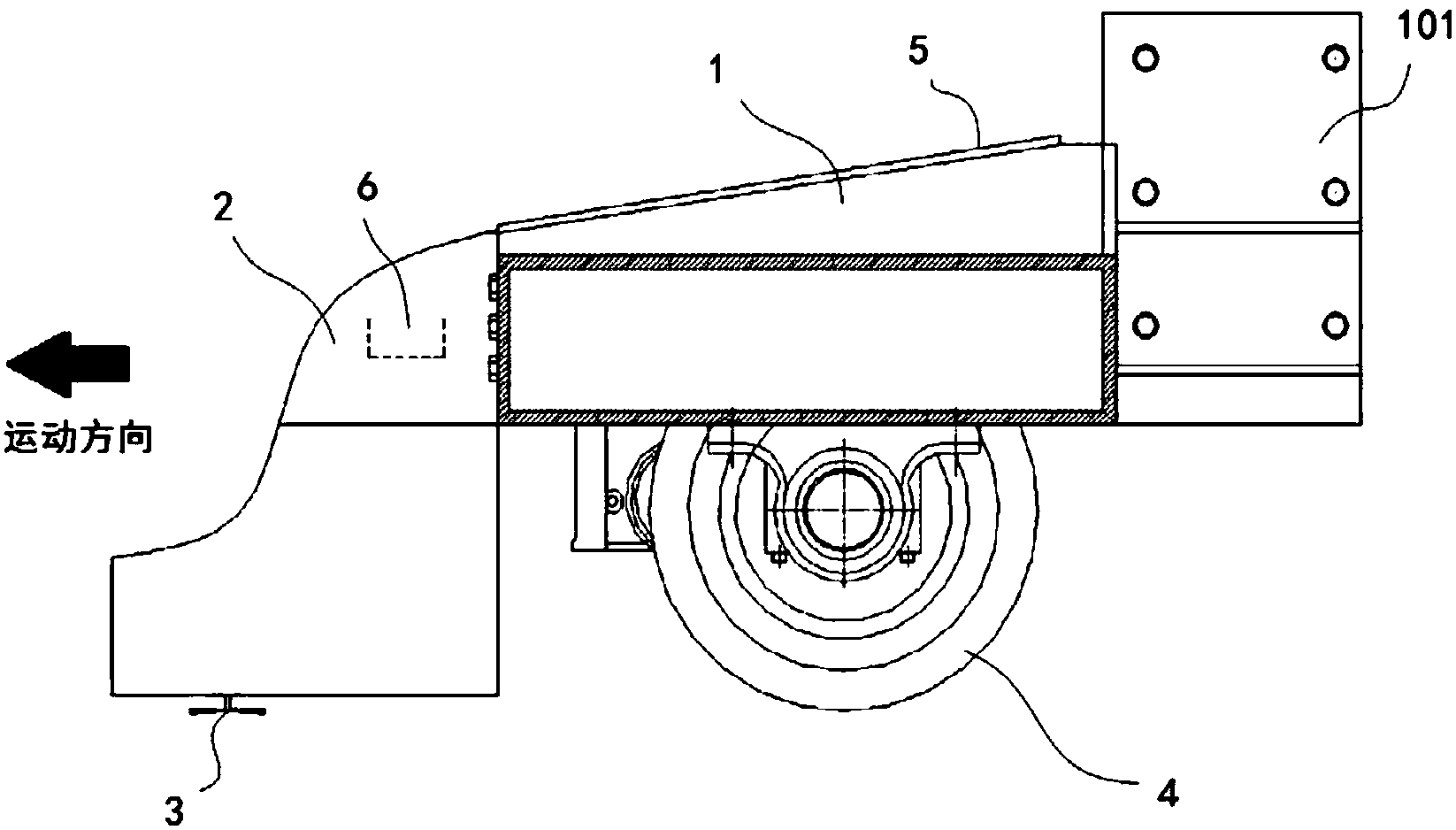

污水处理厂污水池随动式加盖驱动轮，包括主体、前体、清除部、转动部、太阳能充电部和控制部。所述前体固定于主体前端，所述清除部固定于前体内，所述转动部设于主体下方，所述太阳能充电部固定于主体上方，所述控制部固定于前体内。
所述主体为腔体结构，下端设有两个凸起耳，凸起耳中央设圆通孔，主体通过凸起耳与转动部连接。所述主体的后端设有连接面板，连接面板上设有安装通孔。主体通过连接面板进而与加盖装置固定。所述太阳能充电部固定于主体的上端。
所述前体内部设有控制部。
所述转动部包括转轴、轮子和调心滚子轴承。所述转轴设有键槽，转轴通过安装在键槽内的平键，进而与轮子连接固定。所述转轴插入主体下的凸起耳圆通孔，通过两个调心滚子轴承进行连接。调心滚子轴承的外壁与凸起耳的圆通孔为过盈配合。
所述清除部包括毛刷、风扇、毛刷齿轮、风扇齿轮、雾化器和直流电机。
所述毛刷为圆盘状，共两个，位于前体下端，所述毛刷中央上端固定有轴，轴的上端与毛刷齿轮固定。所述毛刷齿轮共两个，模数、齿数相同。
所述风扇共两个，位于前体下端，毛刷的后端。所述风扇中央上端固定有轴，轴的上端与风扇齿轮固定。
所述雾化器位于前体下端，毛刷和风扇之间。雾化器的出风口朝向地面。所述雾化器与控制部连接。
所述直流电机固定于前体内，所述直流电机的输出轴固定有输出轴齿轮。所述直流电机与控制部连接。
所述两个毛刷齿轮相互啮合，且仅有一个毛刷齿轮还与直流电机输出轴齿轮相互啮合。所述两个风扇齿轮相互啮合，且仅有一个风扇齿轮还与直流电机输出轴齿轮相互啮合。毛刷齿轮、风扇齿轮、直流电机输出轴齿轮的模数相同。
所述太阳能充电部包括太阳能电板和蓄电池。太阳能电板与蓄电池连接。所述蓄电池与控制部连接。
所述控制部包括单片机、电机驱动模块、继电器和灰尘传感器。所述单片机与电机驱动模块、继电器、灰尘传感器和蓄电池连接。所述电机驱动模块与清除部的直流电机连接，所述继电器与雾化器连接。所述灰尘传感器固定于前体的下方，雾化器的一侧。
本实用新型的有益效果在于：
本实用新型加工、生产、装配方便，后期维护的人力要求低。驱动轮纠偏功能好，使用寿命长，环保节能，能够有效的辅助加盖装置对污水池加盖。
