申请日2017.12.25
公开(公告)日2018.11.13
IPC分类号C02F1/78
摘要
一种体积小、处理速度快且在使用过程方便维护保养的用于处理污水的小型处理装置。包括壳体和顶盖，在壳体内由废水注入口的一侧至达标废水排出口的另一侧依次交替设置逆流室和顺流室，在由逆流室至顺流室之间的逆顺隔板的底部设有通水孔;在每个逆流室和顺流室中放置一台网架，该网架由多层过水板间隔叠置构成，在最下层的过水板上设有曝气盘。采用多个可使废水与臭氧气体充分接触的逆流室、顺流室和具有若干过水孔的网架，大大增长了废水处理的路径和与臭氧接触的时间，从而将该废水中的有害物质予以清除，其可有效提高对废水的氧化、脱色、杀毒和消毒作用。该处理装置体积小、处理废水的能力强、速度快，其可为移动式废水处理系统。
权利要求书

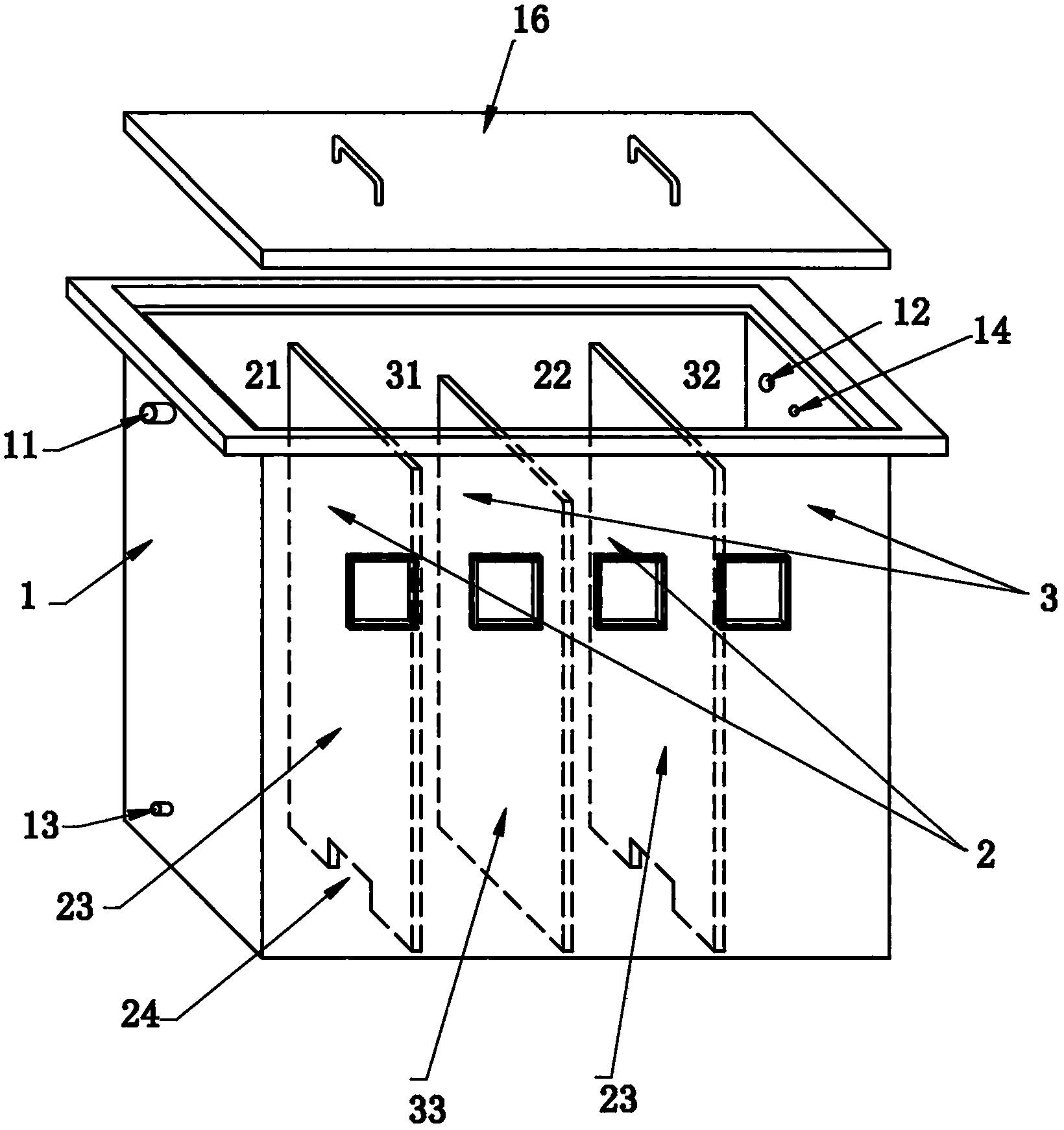

1.一种用于处理污水的小型处理装置，包括矩形体的壳体和设置于壳体顶部用于封闭该壳体的顶盖(16)，其特征在于：在壳体内由废水注入口(11)的一侧至达标废水排出口(12)的另一侧依次交替设置水气相向流动的逆流室(2)和水气同向流动的顺流室(3)，在由逆流室(2)至顺流室(3)之间的逆顺隔板(23)的底部设有通水孔(24);由顺流室(3)至逆流室(2)之间的顺逆隔板(33)的底端面与所述壳体内底面密封相接，所述顺逆隔板(33)顶端的高度低于逆顺隔板(23)顶端的高度;在每个逆流室(2)和顺流室(3)中放置一台徒手即可提出或放入的网架(4)，该网架(4)由多层过水板(41)由上至下间隔叠置构成，每层过水板(41)上均匀设有若干个过水孔(42)，在最下层的过水板(41)上设有至少一个曝气盘，该曝气盘通过气体输送管与设置于该处理装置外的臭氧发生器相接;所述废水注入口(11)与达标废水排出口(12)相对设置，在壳体上设有排出废气的排气口(14)。
2.根据权利要求1所述的用于处理污水的小型处理装置，其特征在于：所述逆流室(2)和顺流室(3)各为二个。
3.根据权利要求2所述的用于处理污水的小型处理装置，其特征在于：在所述壳体侧壁的底部设有排除废渣的排渣口(13);所述废水注入口(11)设置于第一个逆流室(2)侧的壳体侧壁上;达标废水排出口(12)设置于第二个顺流室(3)侧的壳体侧壁上，其高度略低于逆顺隔板(23)顶端的高度。
4.根据权利要求3所述的用于处理污水 的小型处理装置，其特征在于：在所述壳体的正面设有多个观察窗(15)。
5.根据权利要求1所述的用于处理污水的小型处理装置，其特征在于：所述壳体的高为800mm-1200mm，横长为1000mm-1500mm，横宽为400mm-700mm。
6.根据权利要求2所述的用于处理污水的小型处理装置，其特征在于：所述网架(4)的高为800mm，横长为300mm，横宽为660mm;所述过水板(41)为六层。
7.根据权利要求2所述的用于处理污水的小型处理装置，其特征在于：所述过水板(41)有二种规格，分别为大孔过水板和小孔过水板。
8.根据权利要求7所述的用于处理污水的小型处理装置，其特征在于：所述大孔过水板上的过水孔(42)的孔径在0.3cm-0.7cm，孔间距在0.7cm-1.0cm;所述小孔过水板上的过水孔(42)的孔径在0.15cm-0.5cm，孔间距在0.5cm-0.7cm。
说明书
用于处理污水的小型处理装置
技术领域
本实用新型涉及生活废水处理装置，特别涉及一种小型化的生活废水处理装置。
背景技术
随着经济社会和城镇化建设的快速发展，越来越多的人涌向大中城市，每天，各个城市都会因人们的吃喝拉撒睡产生大量的生活废水，包括家庭清洗排放、餐饮业的污水排放和粪便尿液的排放等。
本申请人于2016年6月27日向国家专利局提交的实用新型专利申请(名称为：《小型化的生活废水处理系统》，专利号为：ZL 2016206559381)，公开了一种体积小、处理速度快且排放达标的小型化的生活废水处理系统。其中的生活废水来自于格栅处理池且添加有好氧微生物的原液，处理机由分离设置的对原液中的有机物进行降解的前级处理装置和对经前级处理装置处理后的一级废水中有害物质进行脱色、除臭、杀菌及消毒的后级处理装置组成，前级处理装置和后级处理装置。前级处理装置利用空气气体与原液频繁充分接触，有效增强好氧微生物的降解作用，以促使其对原液中的有机物进行降解，继而除去出原液中的臭气。后级处理装置利用臭氧气体与一级废水频繁充分接触，可有效提高臭氧气体对一级废水的氧化、脱色、杀毒和消毒作用。其体积小、处理能力强、速度快，设备投资少、材料消耗小。
上述技术方案虽具有若干优点，但在使用过程中发现设置在其前级处理装置和后级处理装置中的多层网孔板与前、后级处理装置的壳体之间为刚性连接方式，因此，给日后的清理和维护保养带来诸多不便。
实用新型内容
本实用新型要解决的技术问题是提供一种体积小、处理速度快且在使用过程方便维护保养的用于处理污水的小型处理装置。
为了解决上述技术问题，本实用新型采用的技术方案为：
本实用新型的用于处理污水的小型处理装置，包括矩形体的壳体和设置于壳体顶部用于封闭该壳体的顶盖，其特征在于：在壳体内由废水注入口的一侧至达标废水排出口的另一侧依次交替设置水气相向流动的逆流室和水气同向流动的顺流室，在由逆流室至顺流室之间的逆顺隔板的底部设有通水孔;由顺流室至逆流室之间的顺逆隔板的底端面与所述壳体内底面密封相接，所述顺逆隔板顶端的高度低于逆顺隔板顶端的高度;在每个逆流室和顺流室中放置一台徒手即可提出或放入的网架，该网架由多层过水板由上至下间隔叠置构成，每层过水板上均匀设有若干个过水孔，在最下层的过水板上设有至少一个曝气盘，该曝气盘通过气体输送管与设置于该处理装置外的臭氧发生器相接;所述废水注入口与达标废水排出口相对设置，在壳体上设有排出废气的排气口。
所述逆流室和顺流室各为二个。
在所述壳体侧壁的底部设有排除废渣的排渣口;所述废水注入口设置于第一个逆流室侧的壳体侧壁上;达标废水排出口设置于第二个顺流室侧的壳体侧壁上，其高度略低于逆顺隔板顶端的高度。
在所述壳体的正面设有多个观察窗。
所述壳体的高为800mm-1200mm，横长为1000mm-1500mm，横宽为400mm-700mm。
所述网架的高为800mm，横长为300mm，横宽为660mm;所述过水板为六层。
所述过水板有二种规格，分别为大孔过水板和小孔过水板。
所述大孔过水板上的过水孔的孔径在0.3cm-0.7cm，孔间距在0.7cm-1.0cm;所述小孔过水板上的过水孔的孔径在0.15cm-0.5cm，孔间距在0.5cm-0.7cm。
本实用新型采用多个可使废水与臭氧气体充分接触的逆流室、顺流室和具有若干过水孔的网架，使得经本实用新型处理过的废水，大大增长了废水处理的路径和与臭氧接触的时间，从而将该废水中的有害物质予以清除，其可有效提高对废水的氧化、脱色、杀毒和消毒作用。本实用新型的处理装置体积小、处理废水的能力强、速度快，其可为移动式废水处理系统，其设备投资少、材料消耗小、臭氧气体利用率高，而且，清理、维护保养方便。
