申请日1989.07.19
公开(公告)日1990.01.17
IPC分类号B22D13/02; B22D13/10
摘要
本实用新型为一种高生产率的离心铸管机，其特征在于采用双联铁水自动定量浇注装置、同步同向运转双金属铸型、双喷枪及双拉钳。不仅具有普通离心铸管机生产效率高，铸管质量好的优点，还每次可同时生产两根铸铁管，使生产率成倍提高。
権利要求書
1、一种由调速、制动装置，浇注小车，喷拉小车及金属铸型组成的离心铸造铸铁污水管的机械，其特征在于：
a、该机配有双联铁水自动定量装置，双铸型，双喷枪，双拉钳装置;b、每个铸型外侧的两个滚轮以及两个铸型中间的两个公用滚轮均配有承受径向载荷、防止径向跳动的双轴承支座;c、采用直接传动结构将驱动轴置于两铸型的中间，利用摩擦滚轮直接带动两铸型同步同向运转。
说明书
本发明属于离心铸造技术领域。
本实用新型是在CN86203805.7号专利的基础上加以改进，从而具有更高生产率的离心铸管机械。CN86203805.7号专利的特点是调速和制动系统分开，使起动加速性能比同类的美国离心铸管机快一倍，导致铸件致密，管子径向壁厚均匀，质量好。但该机每次只能铸一根管子。
本实用新型的目的正是为了克服上述的不足，开拓一种生产效率更高、经济效益更大的离心铸管新机械。

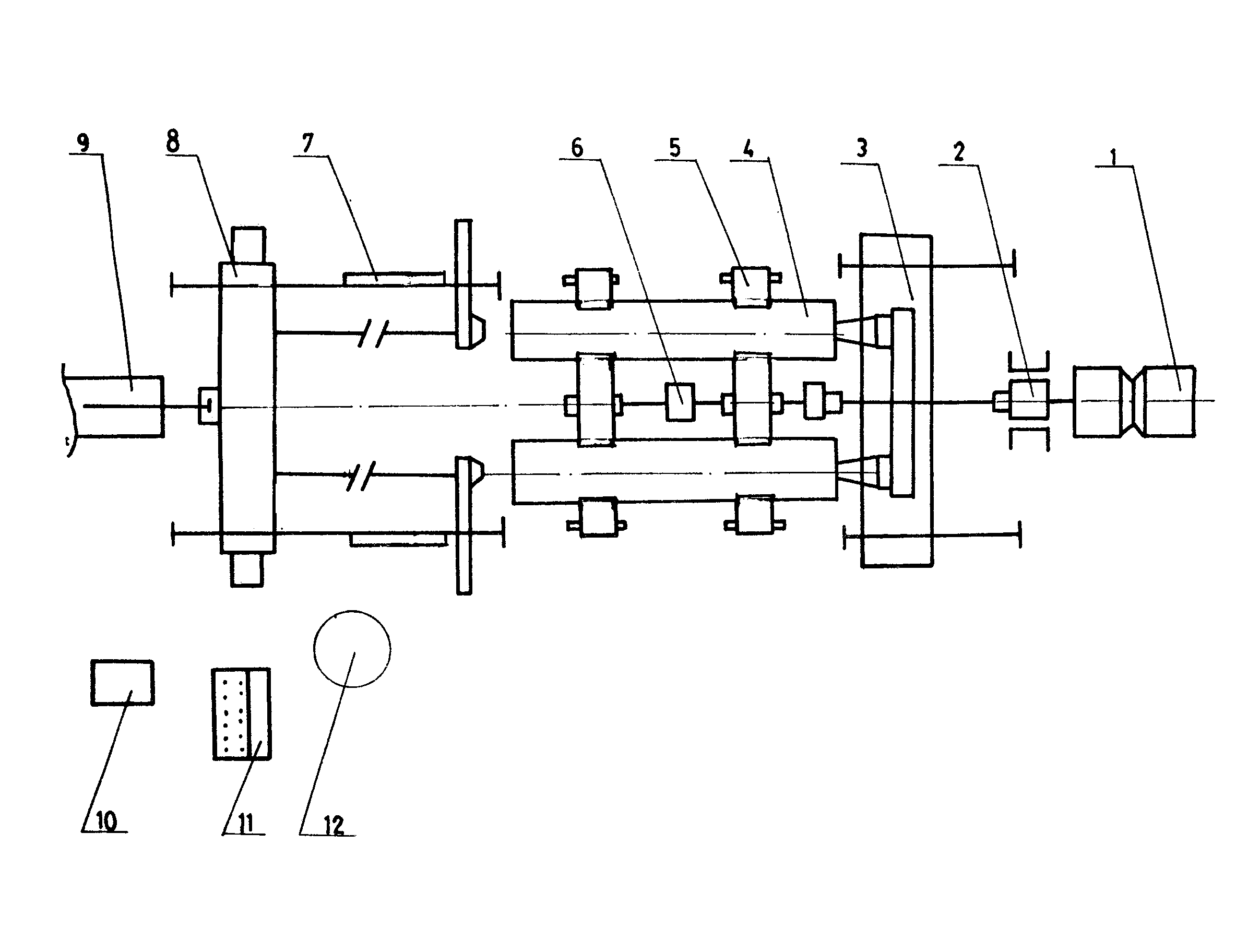

本实用新型的要点在于，采用双联铁水自动定量浇注装置;采用直接传动结构将驱动轴置于两个铸型的中间，利用摩擦滚轮直接带动两个铸型同步同向运转;采用双喷枪以及双拉钳。通过双联自动定量浇包，将一包铁水分流至两个铸型，自动定量浇注，同时铸出两根管子，成倍地提高生产率。同时在整个机组六个滚轮的着力点，均配有双轴承支座，因此在高速运转时非常平稳，无振动，保证生产出的管子质量高。
本实用新型采用的双联自动定量浇包，浇注铁水的误差均在出口管的标准范围内(如φ4″×6--规定22公斤一条，误差不超过1公斤)。
本实用新型结构合理，制造容易，运转安全、可靠，操作管理方便。经济效益显著，生产率最少可以达到每小时60根管子，适 于中小钢铁厂产品延伸，更适于铸管厂和建材厂作为生产铸铁污水管的主要设备。
