申请日1989.06.29
公开(公告)日1990.01.24
IPC分类号C02F11/12; C02F3/12
摘要

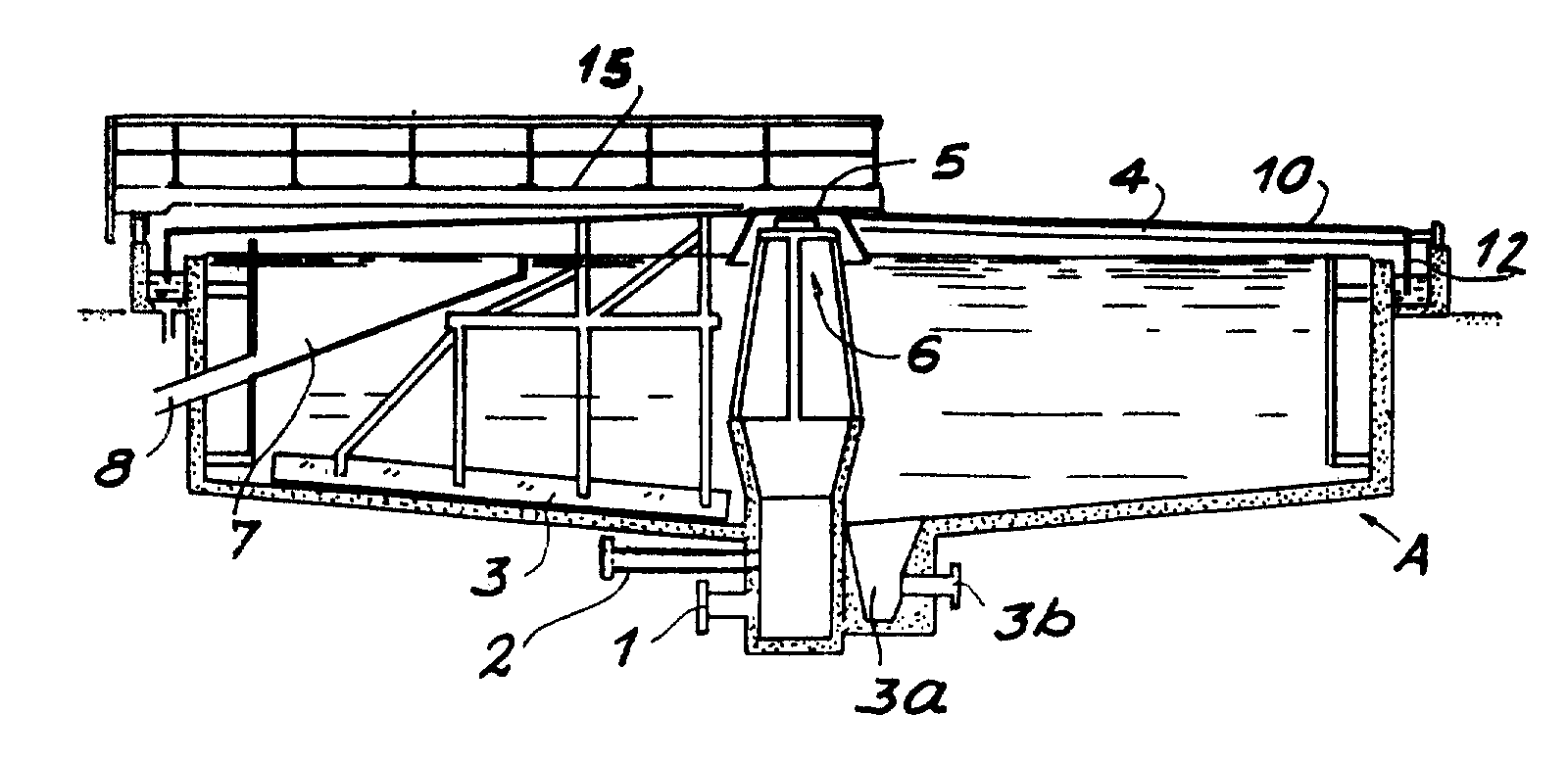

一种气浮浓缩废水处理中所产生污泥的圆池形装置，其刮渣构件装在与中央刮渣机旋转传动机构连接的各支臂上，此装置设有与刮渣机各支臂一起转动的盖子，并采用水封结构，从而使此装置内的气氛与外界隔绝。
権利要求書
1、一种用以气浮浓缩液体中所含悬浮体和(或)污泥的装置，特别是用以气浮浓缩废水处理中所产生污泥的圆池形装置，向此装置中引入需浓缩的污泥和使污泥气浮的压力溶气水，气浮池具有一刮渣机，其刮渣构件装在与中央刮渣机旋转传动机构连接的各支臂上;上述装置以及其他任一种具有类似结构的装置配有与刮渣机各支臂一起转动的盖子，用以使此装置内的气氛与外界隔绝。盖子的特征是：刮渣机各支臂用以支撑此盖子。
2、权利要求1所述装置，其特征是：盖子复盖除刮渣机各支臂的传动机构以外的整个气浮池，气浮池在周边和中央采用水封结构。
3、权利要求1所述装置，其特征是：盖子用柔性薄膜制成，最好用具有足够机械性能的塑料制成，其外表面至少复有一层聚氯乙烯一类涂层。
4、权利要求3所述装置，其特征是：薄膜固接在使刮渣机各支臂连接在其旋转传动机构上的连接构件上，并用绳子将薄膜束紧在刮渣机各支臂上。
5、上述任一权利要求所述装置，其特征是：中央密封结构为一浸入水池中的钟形构件，周边密封结构为最好装有配重的薄膜弯折边缘部分。
6、上述任一权利要求所述装置，其特征是：在薄膜上设有检查活盖，便于将薄膜固定在各支臂上的操作，并用以观察此装置的运转情况。
7、上述任一权利要求所述装置，其特征是：刮渣机各支臂向水池周边倾斜，以便排放雨水。
说明书
本发明涉及气浮浓缩城市或工业废水处理(特别是采用活性污泥法的废水处理)中产生的污泥所用改进的装置。
目前，常采用气浮技术来浓缩城市和工业废水处理中产生的污泥，这种技术主要是在需浓缩的悬浮污泥中引入压力溶气液体，通常是引入压力溶气水，并使压力溶气液体卸压而产生细小气泡，气泡粘附污泥微粒而上浮，从而将其带至液体的自由表面上，再将其从表面上刮去。
这种技术要求采用气浮装置，一般采用带有刮渣机的圆形或矩形装置。
在上述装置运转一段时间后，由于气浮现象，粘附在气泡上的污泥微粒在装置的液体表面上浓缩成一厚层浮渣。
从这种装置中总是释放出对环境有害的难闻气味。
因此，通常需要采用一种与这种装置及其刮渣机结构相应的复盖设施。
复盖具有沿周边传动的刮渣机的矩形池和圆形池所用方法一般为：
-将整个装置设于一建筑物内;
-将整个装置用由合成材料制成的可充气的或刚性的复盖结构围起来。
采用这种设施，主要的机械构件都位于复盖整个装置的构筑物内，因此，这些构件势必接触潮湿和腐蚀性的气氛，这种气氛会很快腐蚀机械装置。
对于采用在中央传动刮渣机的圆形气浮池，所用复盖结构则要求传动机构处于气浮装置的潮湿和腐蚀性气氛之外。为防止可能释放出来的腐蚀性蒸汽损害传动机构，采用了水封的方法。这些装置的复盖结构通常采用钢筋混凝土平板或合成材料。因此，这种结构较为复杂和昂贵。
本发明用于圆形气浮装置，克服了这些缺点。
本发明主要在于对气浮装置采用与刮臂连接的盖子，因而盖子与刮臂一起转动。
本发明的盖子最好用张紧的具有符合要求的机械强度的柔性塑料薄膜制成，薄膜的外表面复有聚氯乙烯一类涂层。
在气浮池中央，薄膜固定在刮臂的传动构件周边上，并将薄膜用绳子束紧在刮臂上。
盖子采用水封结构，在中央采用固定在刮臂的传动构件下面的钟形水封结构，在周边采用由薄膜的弯折边缘部分构成的水封结构，弯折边缘浸在设于周边的集水沟中。
