申请日2017.12.26
公开(公告)日2018.08.28
IPC分类号C02F9/04
摘要
本实用新型公开了一种适合于工厂等多种类污水处理的一体化污水处理渠，其结构包括进水口、初级沉淀池、二沉级淀池、多重净化装置、检查口、密封连接头、流通水管、三级沉淀池、出水口、消声器、初级消毒池、风机、二级消毒池、污泥池、外墙壁，保护壁、壳体，进水口的侧端嵌入安装于保护壁的表面上，本实用新型一种适合于工厂等多种类污水处理的一体化污水处理渠，结构上设有多重净化装置，通过将污水排入一级接触氧化室进行第一重处理，然后再通过活性炭层的吸附颗粒，随后通过二级接触氧化室的第二重氧化净化，再通过污水通道流向三级接触氧化室进行氧化作用到达最终处理，从而增强污水处理效果的不足之处，同时也保护了环境。
权利要求书

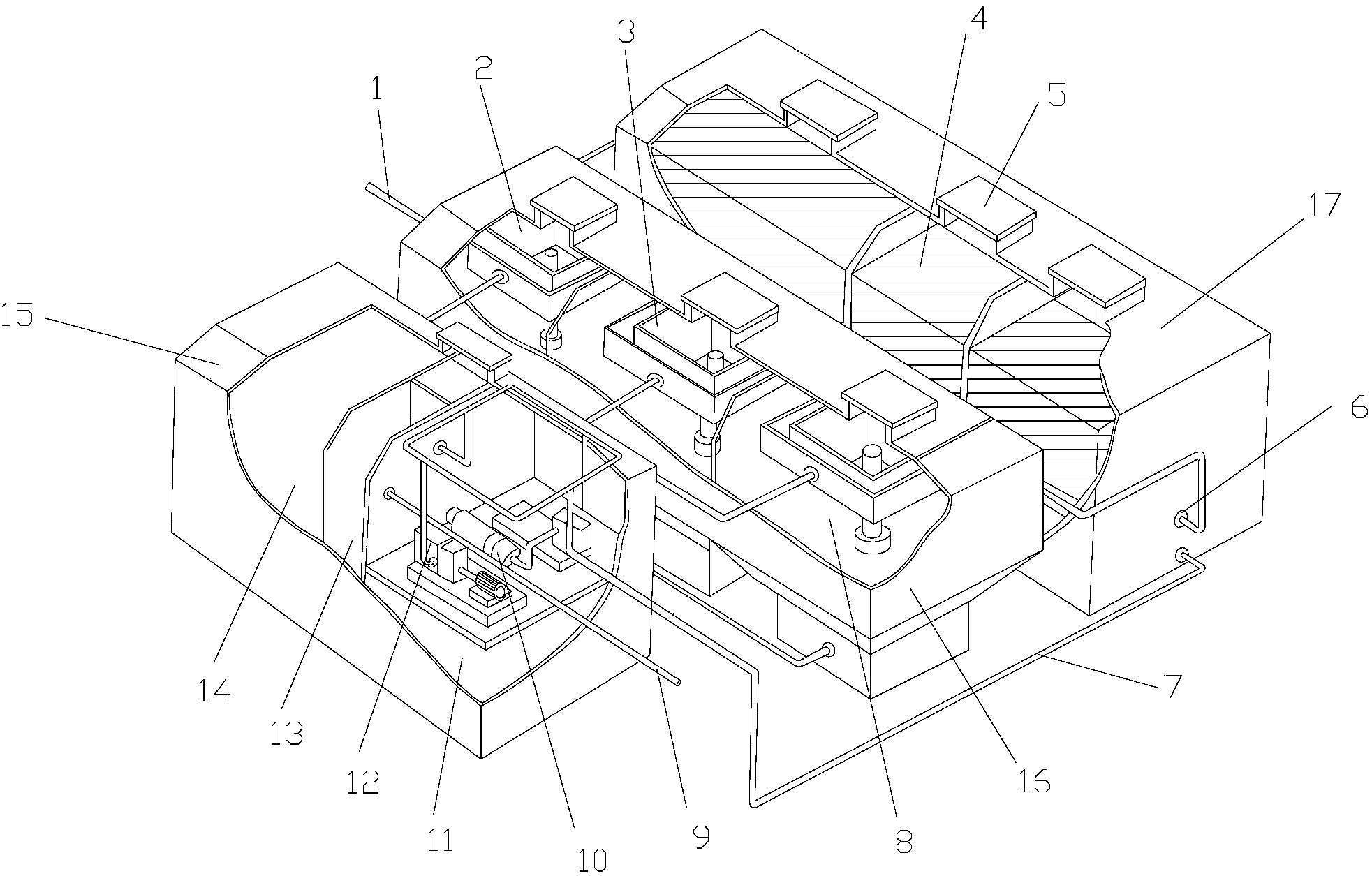

1.一种适合于工厂等多种类污水处理的一体化污水处理渠，其特征在于：其结构包括进水口(1)、初级沉淀池(2)、二沉级淀池(3)、多重净化装置(4)、检查口(5)、密封连接头(6)、流通水管(7)、三级沉淀池(8)、出水口(9)、消声器(10)、初级消毒池(11)、风机(12)、二级消毒池(13)、污泥池(14)、外墙壁(15)，保护壁(16)、壳体(17)，所述进水口(1)的侧端嵌入安装于保护壁(16)的表面上，所述进水口(1)与初级沉淀池(2)相连接，所述初级沉淀池(2)嵌入安装于保护壁(16)的内部，所述保护壁(16)的内部设有二沉级淀池(3)，所述检查口(5)与壳体(17)为一体化结构，所述检查口(5)位于多重净化装置(4)的上端，所述密封连接头(6)嵌入安装于壳体(17)的侧边，所述流通水管(7)的外表面与密封连接头(6)的内表面相连接，所述流通水管(7)嵌入安装于壳体(17)上，所述三级沉淀池(8)位于保护壁(16)的内部，所述三级沉淀池(8)通过流通水管(7)与二沉级淀池(3)相连接，所述出水口(9)的侧端嵌入安装于外墙壁(15)的表面，所述消声器(10)位于初级消毒池(11)的上方，所述消声器(10)的侧端嵌有流通水管(7)，所述风机(12)位于初级消毒池(11)的上方，所述风机(12)的侧边设有消声器(10)，所述二级消毒池(13)嵌入安装于外墙壁(15)的内部，所述污泥池(14)的侧壁与二级消毒池(13)的侧边相连接，所述污泥池(14)嵌入安装于外墙壁(15)的内部，所述多重净化装置(4)包括一级接触氧化室(401)、活性炭层(402)、二级接触氧化室(403)、三级接触氧化室(404)、污水通道(405)、净化水出口(406)，所述一级接触氧化室(401)的侧壁与活性炭层(402)的侧壁相贴合，所诉活性炭层(402)与二级接触氧化室(403)侧端相互平行，所述二级接触氧化室(403)的侧壁与三级接触氧化室(404)侧壁相连接，所述污水通道(405)的外表面与活性炭层(402)的内表面相贴合，所述污水通道(405)嵌入安装于外墙壁(15)的内部，所述壳体(17)的内部设有净化水出口(406)，所述三级接触氧化室(404)的外表面与壳体(17)内表面相贴合。
2.根据权利要求1所述的一种适合于工厂等多种类污水处理的一体化污水处理渠，其特征在于：所述二沉级淀池(3)通过流通水管(7)与初级沉淀池(2)型连接。
3.根据权利要求1所述的一种适合于工厂等多种类污水 处理的一体化污水处理渠，其特征在于：所述二级消毒池(13)的侧边与初级消毒池(11)侧壁相贴合。
4.根据权利要求1所述的一种适合于工厂等多种类污水处理的一体化污水处理渠，其特征在于：所述多重净化装置(4)嵌入安装于壳体(17)内。
5.根据权利要求1所述的一种适合于工厂等多种类污水处理的一体化污水处理渠，其特征在于：所述密封连接头(6)的长为2cm、直径为8cm的圆柱体。
说明书
一种适合于工厂等多种类污水处理的一体化污水处理渠
技术领域
本实用新型是一种适合于工厂等多种类污水处理的一体化污水处理渠，属于污水处理技术领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术公开了申请号为：201520660497.X的一种适合于工厂等多种类污水处理的一体化污水处理渠，包括污水处理装置主体、污水流入口、达标水排出口，所述污水处理装置主体的左下端设置有所述污水流入口;所述污水处理装置主体的右下角设置有所述达标水排出口;所述污水流入口的后侧安装有污水处理过滤栅栏;所述污水处理过滤栅栏的后面连接有污水处理换热渠;所述污水处理换热渠右侧连接有污水处理初步沉淀渠;所述污水处理初步沉淀渠右侧连接有污水处理水解氧化渠，但是该现有技术在污水的处理效果还是不够显著，使其部分污水流出破坏生态。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种适合于工厂等多种类污水处理的一体化污水处理渠，以解决现有技术在污水的处理效果还是不够显著，使其部分污水流出破坏生态的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种适合于工厂等多种类污水处理的一体化污水处理渠，其结构包括进水口、初级沉淀池、二沉级淀池、多重净化装置、检查口、密封连接头、流通水管、三级沉淀池、出水口、消声器、初级消毒池、风机、二级消毒池、污泥池、外墙壁，保护壁、壳体，所述进水口的侧端嵌入安装于保护壁的表面上，所述进水口与初级沉淀池相连接，所述初级沉淀池嵌入安装于保护壁的内部，所述保护壁的内部设有二沉级淀池，所述检查口与壳体为一体化结构，所述检查口位于多重净化装置的上端，所述密封连接头嵌入安装于壳体的侧边，所述流通水管的外表面与密封连接头的内表面相连接，所述流通水管嵌入安装于壳体上，所述三级沉淀池位于保护壁的内部，所述三级沉淀池通过流通水管与二沉级淀池相连接，所述出水口的侧端嵌入安装于外墙壁的表面，所述消声器位于初级消毒池的上方，所述消声器的侧端嵌有流通水管，所述风机位于初级消毒池的上方，所述风机的侧边设有消声器，所述二级消毒池嵌入安装于外墙壁的内部，所述污泥池的侧壁与二级消毒池的侧边相连接，所述污泥池嵌入安装于外墙壁的内部，所述多重净化装置包括一级接触氧化室、活性炭层、二级接触氧化室、三级接触氧化室、污水通道、净化水出口，所述一级接触氧化室的侧壁与活性炭层的侧壁相贴合，所诉活性炭层与二级接触氧化室侧端相互平行，所述二级接触氧化室的侧壁与三级接触氧化室侧壁相连接，所述污水通道的外表面与活性炭层的内表面相贴合，所述污水通道嵌入安装于外墙壁的内部，所述壳体的内部设有净化水出口，所述三级接触氧化室的外表面与壳体内表面相贴合。
进一步地，所述二沉级淀池通过流通水管与初级沉淀池型连接。
进一步地，所述二级消毒池的侧边与初级消毒池侧壁相贴合。
进一步地，其特征在于：所述多重净化装置嵌入安装于壳体内。
进一步地，所述密封连接头的长为2cm、直径为8cm的圆柱体。
进一步地，所述流通水管为不锈钢材质，具有较强的硬度和耐腐蚀性。
进一步地，所述活性炭层由碳组成，具有较强的吸附性。
有益效果
本实用新型一种适合于工厂等多种类污水处理的一体化污水处理渠，结构上设有多重净化装置，通过将污水排入一级接触氧化室进行第一重处理，然后再通过活性炭层的吸附颗粒，随后通过二级接触氧化室的第二重氧化净化，再通过污水通道流向三级接触氧化室进行氧化作用到达最终处理，从而增强污水处理效果的不足之处，同时也保护了环境。
