申请日2017.12.26
公开(公告)日2018.08.07
IPC分类号C02F9/14
摘要

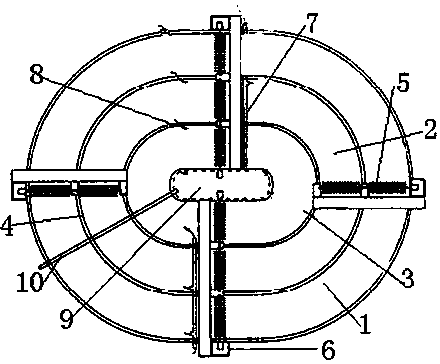

一种环式污水处理装置，包括：第一沟、第二沟、第三沟、转动沟边、曝气转碟、曝气转碟驱动装置、过滤网、投药口、清水室、出水管;所述转动沟边使装置设置成三个环状沟体，由外及内分别是第一沟、第二沟、第三沟，所述第一沟、第二沟和第三沟的转动沟边转动速度不一致，速度由外及内递减;所述曝气转碟设置过个，所述曝气转碟与曝气转碟驱动装置配套使用，所述曝气转碟干扰水的流动，增加絮凝效果;所述过滤网设置在第一沟和第二沟，第二沟和第三沟的连接处，拦截沉淀物，所述投药口设置在转动沟边顶部，增强污水的过滤;所述清水室设置在第三沟的内部，放置清水并通过出水管排出。
权利要求书
1.一种环式污水处理装置，其特征在于：包括：第一沟、第二沟、第三沟、转动沟边、曝气转碟、曝气转碟驱动装置、过滤网、投药口、清水室、出水管;所述转动沟边使装置设置成三个环状沟体，由外及内分别是第一沟、第二沟、第三沟，所述第一沟、第二沟和第三沟的转动沟边转动速度不一致，速度由外及内递减。
2.根据权利要求1所述的一种环式污水处理装置其特征在于：所述曝气转碟设置过个，所述曝气转碟与曝气转碟驱动装置配套使用，所述曝气转碟干扰水的流动，增加絮凝效果。
3.根据权利要求1所述的一种环式污水 处理装置其特征在于：所述过滤网设置在第一沟和第二沟，第二沟和第三沟的连接处，拦截沉淀物，所述投药口设置在转动沟边顶部，增强污水的过滤。
4.根据权利要求1所述的一种环式污水处理装置其特征在于：所述清水室设置在第三沟的内部，放置清水并通过出水管排出。
说明书
一种环式污水处理装置
技术领域
本发明涉及水处理领域，具体涉及一种环式污水处理装置。
背景技术
现使用的污水处理装置一般采用池体结构，由于单个池体过滤效果欠佳，往往需要多个池体相互作用，但是这样造成占地面积大、基建投资高和出水达标较难等问题，现发明一个环式污水处理装置，解决占地面积大，投资高的问题，并且具有更好的分离效果的发明。
发明内容
本发明所解决的技术问题在于提供一种环式污水处理装置，以解决上述背景技术中提出的问题。
本发明所解决的技术问题采用以下技术方案来实现：一种环式污水处理装置，包括：第一沟、第二沟、第三沟、转动沟边、曝气转碟、曝气转碟驱动装置、过滤网、投药口、清水室、出水管;所述转动沟边使装置设置成三个环状沟体，由外及内分别是第一沟、第二沟、第三沟，所述第一沟、第二沟和第三沟的转动沟边转动速度不一致，速度由外及内递减。
所述曝气转碟设置过个，所述曝气转碟与曝气转碟驱动装置配套使用，所述曝气转碟干扰水的流动，增加絮凝效果。
所述过滤网设置在第一沟和第二沟，第二沟和第三沟的连接处，拦截沉淀物，所述投药口设置在转动沟边顶部，增强污水的过滤。
所述清水室设置在第三沟的内部，放置清水并通过出水管排出。
本发明有益的效果是，占地面积小，利用环状结构进行排污，增强水的流动，延长过滤时间，使药物更加充分发挥作用，提高出水的水质;转动沟边的设置，通过不同速度的转动沟边带动污水的流动，提高分离效果，曝气转碟的设置扰乱污水的流动，是出水悬浮物的浓度可稳定达到国家排放标准按要求;与常规的水解/好氧生物处理技术相比较，可以大大节省电能消耗和日常管理费用的支出。
