申请日1991.10.10
公开(公告)日1992.04.22
IPC分类号G01N27/26
摘要
本实用新型结构新颖，由引流系统及容器式检测 探头，pH转换器，超声波清洗控制器，pH标准溶液 罐等部分装在一个柜内，屏蔽电缆缩短到0.6米，减 少外部电气的干扰，检测探头高绝缘不受影响，维护、 检修方便，探头清洗简单，3～5分钟即可完成，可随 时对探头和pH计进行校验和对管路进行反清洗。 使用本装置后，废水排放合格率由原来的73%提高 到96%，它适用于冶金、化工等工业部门的废水处理 等过程连续检测控制。
権利要求書

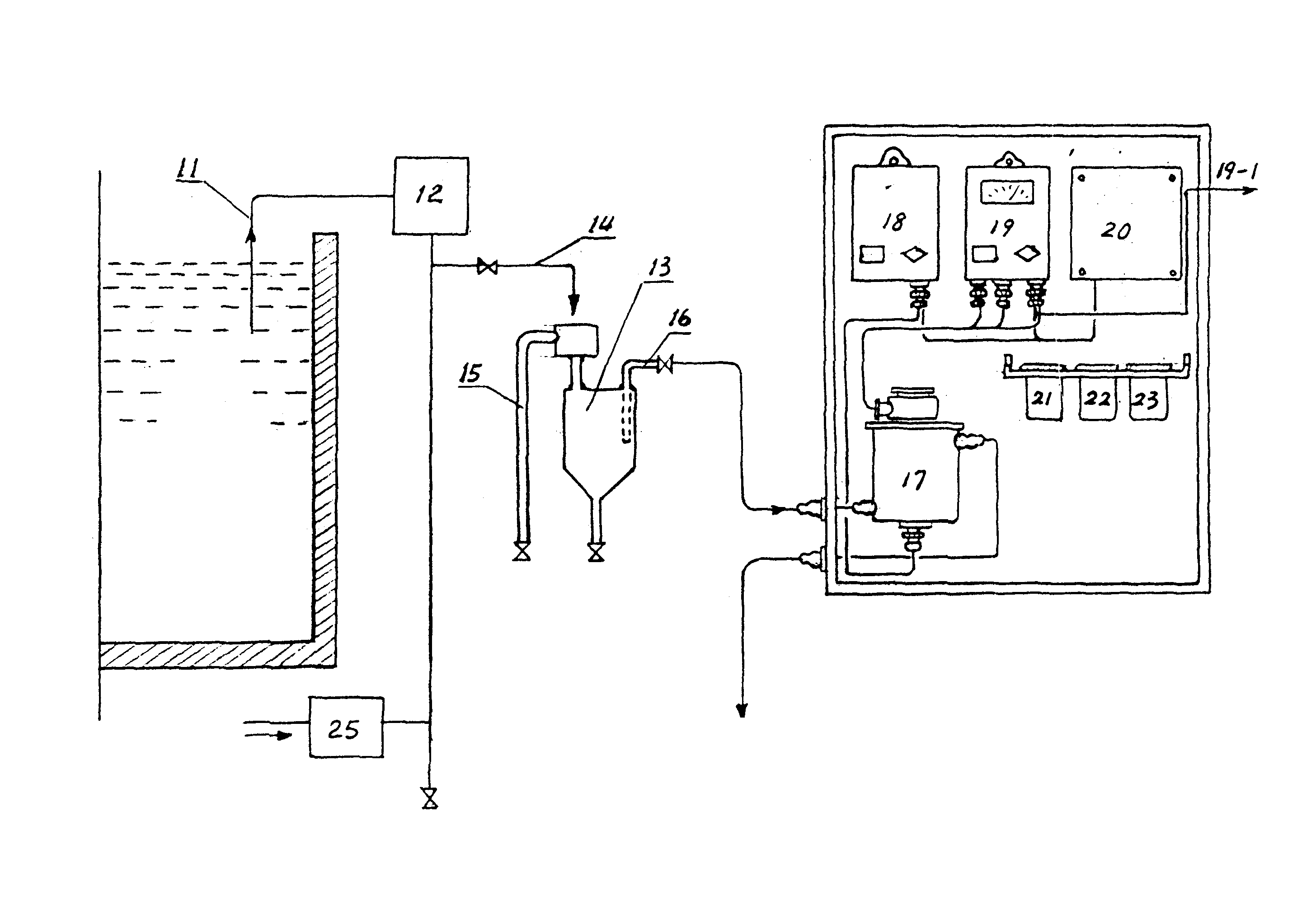

1、引流式工业废水酸碱度的检测装置，系由带超声清洗的容器式检测探头，超声波清洗控制器，PH转换器等组成，其特征在于导管(11)插入工业废水中，经引流装置(12)引流从导管流到油水分离器(13)上部的导管(14)进入油水分离器，带有油的废水从该容器上部排水管(15)排放，中间的废水从插入分离器中间导管(16)流到带超声清洗的容器式检测探头(17)的塑料容器(32)下部进水咀(30)进到塑料容器中，灌满后其上部导管(31)形成出水流，该容器上部的带容器盖检测探头(26)中装铂电极(27)、玻璃电极(28)和参比电极(29)，容器底部中央留有装超声波发射头(34)的孔，发射头上部的不锈钢板(33)，在带超声清洗的容器式检测探头(17)上部并排安装超声波清洗控制器(18)和PH转换器(19)并导线相应的连接，其右侧装电源盘(20)，与容器式检测探头(17)平行的右侧位置安装4PH罐(21)、蒸馏水罐(22)和9PH罐(23)，在导流管路中设置反清洗装置(25)。
2、根据权利要求1所述的引流式工业废水酸碱度的检测装置，其特征在于导管(11)插入工业废水的水面下长度≥0.5米。
3、根据权利要求1所述的引流式工业废水酸碱度的检测装置，其特征在于引流装置(12)为自然虹吸式引流装置，可自流式引流装置，或气压喷射式引流装置，或泵流式引流装置。
4、根据权利要求1所述的引流式工业废水酸碱度的检测装置，其特征在于引流导管为镀锌管，或不锈钢管，或塑料管。
说明书
本实用新型的引流式工业废水酸碱度的检测装置，能连续测量工业流程中水溶液酸碱度，适用于冶金、化工等工业部门的废水处理过程的连续检测，属于工业废水酸碱度的检测仪器。
现有技术中，对工业废水酸碱度的检测皆采用沉入式检测探头，将检测探头和PH计等都安装在工业废水处理池上部，检测探头插入工业废水中一定深度，必然是检测探头既长又笨重。
附图1为国外某厂检测探头安装图
附图2为国内某厂检测探头安装图
工业废水池(1)，带超声清洗的检测探头(2)，滑道(3)，钢丝绳(4)，摇把(5)，轱辘(6)，电缆(7)，仪表柜(8)，带超声清洗的检测探头(9)，电缆管(10)，仪表柜有超声波清洗控制器和PH转换器。
国外某厂带超声清洗的检测探头笨重，安装环境恶劣，给清洗、维护带来很多困难。
国营265厂《PHG-88型工业酸度计，PHGK-88型超声清洗控制器》安装使用说明书，第13页PHG-88型带超声清洗传感器安装尺寸，其长度1.5米左右，不利于清洗、维护。
沉入式检测探头存在二个主要缺点：1、沉入式检测探头，因直接插入高温工业废水中，易受酸碱水汽浸蚀，破坏探头高绝缘要求，影响仪表正常工作。
2、工业废水中含有泥沙、悬浮物、油类、金属元素和非金属元素，检测探头的电极在接近水表层，易受油污染，受油污染的电极容易和水中各种粒子粘结成垢，影响或破坏电极的正常工作。
本实用新型的目是针对沉入式检测装置的缺点，寻求能实现自动检测和使排放的废水达到国家标准的新装置，新设计的引流式工
业废水酸碱度的检测装置即可达到本目的。
为了达到上述目的，本实用新型在设计上的根本措施是改沉入式检测装置为引流式检测装置。
插入工业废水池的导管，由于引流装置的作用而引流，为了避开废水面上的浮油层，插入废水中导管长一般应≥0.5米，特殊情况可适当再延长一些;引流装置可根据工业废水池液面与检测装置高低不同而选择不同的引流装置：
1、当废水池水位高于检测装置安装位置，可采用自然虹吸式引流装置;
2、当废水池水位高于检测装置安装位置，具备自流条件的，可采用自流式引流装置;
3、当废水池水位低于检测装置安装位置，现场具备高压气源条件的可采用高气压喷射式引流装置;
4、当废水池水位低于检测装置安装位置，现场又无高压气源，只有采用电动泵泵流式引流装置。
根据废水的水质情况，引流导管可采用镀锌管或不绣钢管或塑料管。
通过引流装置的工业废水，经导管流到油水分离器里，利用水重油轻的原则而为本实用新型设计的，因为引来的工业废水可能含有少量油污，流经油水分离器的废水，上部有油的水从油水分离器上部排水管排放，下部无油的废水从导管流到带超声清洗的容器式检测的塑料容器的下部，然后从塑料容器上部导管溢出。
塑料容器是专门设计的小型容器，容器的侧下部有废水进水咀，该咀的对侧上部有溢水管排出废水，该容器上部为带盖的检测探头，即装有铂电极、玻璃电极和参比电极，容器底部中央留有装超声波发射头的孔，发射头上部的不锈钢板使发射头晶体不与工业废水接触，这样构成小巧玲珑的带超声清洗的容器检测探头，检测探头和
超声波发射头引线部份位于空气中，保证永不会被淹泡，确保检测探头始终具有高绝缘。
由于设计了带声超清洗的容器式检测探头，就可以在最近距离将超声波洗控制器和PH转换器安装在一起，可以是在露天的柜里或在室内的一个固定地方，这样探头与转换器间连接的屏蔽电缆缩短到最短距离，仅为0.6米，减少了外部电气的干扰。
为了校验PH的检测探头和维护检修的方便，在上述柜内装设标准溶液4PH、9PH罐和蒸镏水罐。
接上电源后，引流式工业废水酸碱度的检测装置即可正常检测。
为了防止导流管路结垢堵塞，在导流管路中设置反清洗装置，即引高压清水或工业用水接入导流管路中，随时可对导流管进行反清洗，保证导流管路通畅。
本实用新型结构新颖，主要设施：容器式检测探头、超声波清洗控制器和PH转换器等都装在柜内或在室内的一个固定地方，屏蔽电缆缩到0.6米，减少外部电气干扰，检测探头和超声发射引线部份位于空气中，检测探头高绝缘要求得到保证;本装置环境好，维护、检修方便，探头清洗简单，一般3～5分钟即可完成;可随时对探头和PH计进行校验和对导流管路进行反清洗，保证本装置正常运转。使用本实用新型后，工业废水水质排放合格率由原来的人工试纸操作的73%提高到自动检测控制的96%。
