公开(公告)日1996.10.23
IPC分类号C02F9/00; C02F1/68; C02F1/50; C02F1/48
摘要
一种多功能高强水处理装置，由端盖、压圈、消毒网盒、加碘矿化网盒、净化网盒、磁化环形盒、隔套组成。其特征是加碘矿化网盒置于壳体内中间处，两端与隔套相接，消毒网盒和净化网盒在壳体内分别位于加碘矿化网盒两端的隔套相接，压圈靠近消毒网盒、净化网盒，磁化环盒安装在壳体外与加碘矿化网盒同一位置处，组成此水处理装置。自来水经过此装置，可以得到消毒、加碘、矿化、净化的卫生用水，满足人们生活需要。
権利要求書
1、一种多功能高强水处理装置，包括壳体、端盖， 其特征在于：内装有碘和矿物质的加碘矿化网盒(4)置 于壳体(8)内的中间处，两端与隔套(6)相接，内装 有银离子屑的消毒网盒(3)和内装有氟石净化体的净 化网盒(7)置于壳体(8)内，分别位于加碘矿化网盒 (4)两端的隔套(6)相接，压圈(2)放干壳体(8) 内分别联接在消毒网盒(3)、净化网盒(7)上，磁化 环盒(5)套在壳体(8)表面上，用螺钉固定在壳体 (8)内加碘矿化网盒(4)同一位置处，两个端盖(1) 分别于壳体(8)两端螺纹联接，并压在压圈(2)上， 组成多功能高强水处理装置。
说明书
多功能高强水处理装置
本实用新型是一种家庭及公共场所生活用水的处理 设备。
目前，生活饮用水只是水源一般性水处理方法，对 于管路的污染生成有害物质及病菌基本上未经处理。大 多数生活用水达不到国家规定的卫生标准。
本实用新型发明的目的解决上述不足，设计一种多 功能高强水处理装置，可直接安装在家庭及公共场所生 活用水的自来水管上，适用一般条件下进行消毒、加碘、 矿化、磁化、净化。从而，得到理想的生活用水。

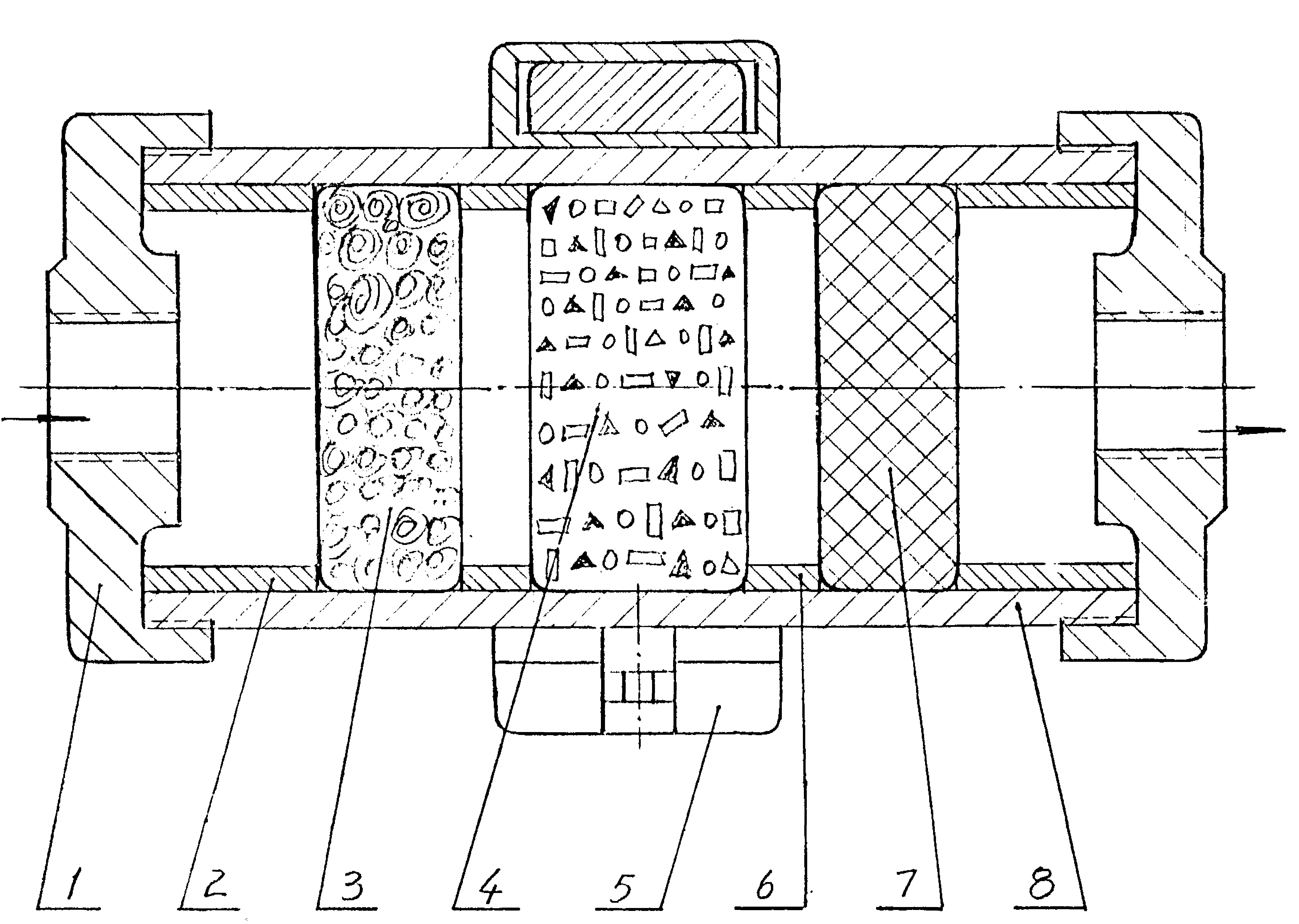

本实用新型是由端盖1、压圈2、消毒网盒3、加碘 矿化网盒4、磁化环盒5、隔套6、净化网盒7、壳体8组 成。如图1所示;其特征在于：内装有碘和矿物质的加碘 矿化网盒4置于壳体8内的中间处，两端与隔套6相接， 内装有银离子屑的消毒网盒3和内装有氟石净化体的净 化网盒7置于壳体8内，分别位于加碘矿化网盒4两端的 隔套6相接，压圈2放于壳体8内分别联接在消毒网盒3、 净化网盒7上，磁化环盒5套在壳体8表面上，用螺钉固 定在壳体8内加碘矿化网盒4同一位置处，两个端盖1分 别于壳体8两端螺纹联接，并压在压圈2上。
其中，端盖1中心有螺孔，可与进出水管相接，内 壁有螺纹，可与壳体8联接。压圈2是用来固定消毒网盒 3、净化网盒7的;消毒网盒3是网盒形的，内装有能杀 死自来水中有害病菌的银离子屑;加碘矿化网盒4也是 网盒形的，内装有对人身体有益的碘和矿物质，使水加 碘、矿化;磁化环盒5是环形体，内装一对对称的永久 性磁体，对水进行磁化;隔套6是用来使消毒网盒3、加 碘矿化网盒4、净化网盒7隔离;净化网盒7也是网盒形 的，内装有可以过滤、净化自来水中的细菌、农药、重 金属、衣机物及有害物质的氟石净化体，对水进行过滤、 净化;壳体8是用来安装上述各元件的，两端与端盖1螺 纹联接，组成多功能高强水处理装置。
将多功能高强水处理装置进水口端盖与自来水管联 接，自来水由端盖孔进入壳体内，首先经过消毒网盒进 行消毒、灭菌处理;接着又经过加碘矿化网盒和磁化环 盒，对水进行加碘、矿化和磁化处理;最后经过净化网 盒，对水中的细菌、农药、重金属、有机物及多种有害 物质进行过滤、净化，可以得到消毒、加碘、矿化、磁 化、净化的合格卫生标准用水，供人们饮用。
本实用新型与现有技术相比，此水处理装置，由于 水经过消毒网盒、加碘矿化网盒、磁化环盒、净化网盒 进行多功能高强处理，使人们可以得到卫生合格的生活 用水。此装置结构简单、拆装方便、体积小、重量轻、 成本低、效果好、适用范围广。
