申请日2018.12.07
公开(公告)日2019.01.25
IPC分类号B01D24/20
摘要
本发明公开了基于污水治理的连续活性砂滤池，涉及污水治理技术领域。本发明包括池体、砂滤组件、输水管和连接装置，输水管一端与池体一内壁固定连接，输水管另一端贯穿池体一侧且位于池体外部，输水管周侧面的相对侧均固定连通有七个出水管，砂滤组件包括提升管，提升管周侧面固定有通水管。本发明通过把手、凸起和滑槽的配合使用能够带动拉环沿着连接管向挡环的方向滑动，当连接管与进水管和出水管相对，通过弹簧的弹力能够带动插接管套在进水管和出水管外表面并插接在密封环内的密封槽内部，解决了现有的连续活性砂滤池上输水管上出水管和砂滤组件的进水管之间的管道不便于安装和密封效果不好的问题。
权利要求书
1.基于污水治理的连续活性砂滤池，包括池体(1)、砂滤组件(2)和输水管(3)，其特征在于：还包括连接装置(4);
所述输水管(3)一端与池体(1)一内壁固定连接，所述输水管(3)另一端贯穿池体(1)一侧且位于池体(1)外部，所述输水管(3)周侧面的相对侧均固定连通有若干出水管(301);
所述砂滤组件(2)包括提升管(201)，所述提升管(201)周侧面固定有通水管(202)，所述通水管(202)周侧面贯穿固定有一进水管(203);
所述连接装置(4)包括连接管(401)和一组插接管(402)，所述进水管(203)和出水管(301)均与插接管(402)间隙配合;
所述连接管(401)周侧面固定有一挡环(403)，所述挡环(403)一相对侧均固定有一弹簧(404)，所述连接管(401)周侧面开设有若干滑槽(405);
所述插接管(402)与连接管(401)间隙配合，所述插接管(402)周侧面固定有一拉环(406)，所述弹簧(404)另一端与拉环(406)一表面固定连接，所述插接管(402)内表面固定有若干凸起(407)，所述凸起(407)与滑槽(405)滑动配合，所述拉环(406)周侧面的相对侧均固定有把手(408);
所述拉环(406)和插接管(402)周侧面开设有若干第一螺纹孔(409)，所述连接管(401)两端周侧面均固定有若干第二螺纹孔(410)，所述插接管(402)通过第一螺纹孔(409)、第二螺纹孔(410)和螺栓与连接管(401)固定连接。
2.根据权利要求1所述的基于污水治理的连续活性砂滤池，其特征在于，所述提升管(201)周侧面固定有一导砂斗(204)，所述通水管(202)周侧面固定连通有一布水器(205)，所述提升管(201)一端固定连通有一洗砂器(206)，所述洗砂器(206)周侧面设有一排污管(207)。
3.根据权利要求1所述的基于污水治理的连续活性砂滤池，其特征在于，所述池体(1)内底面开设有若干凹槽(101)，所述池体(1)内底部固定有若干空气提升泵(102)，所述空气提升泵(102)的出气口与提升管(201)另一端固定连通。
4.根据权利要求1所述的基于污水治理的连续活性砂滤池，其特征在于，所述池体(1)上贯穿固定有一组出污管(103)，若干所述砂滤组件(2)上的排污管(207)均与出污管(103)固定连通。
5.根据权利要求1所述的基于污水治理的连续活性砂滤池，其特征在于，所述进水管(203)和出水管(301)周侧面均固定有一密封环(208)，所述密封环(208)一表面开设有一密封槽(209)，所述插接管(402)的壁厚与密封槽(209)的内外径差值相同。
6.根据权利要求1所述的基于污水治理的连续活性砂滤池，其特征在于，所述池体(1)一相对内壁均通过螺栓固定有一架体(104)，所述洗砂器(206)周侧面固定有一法兰盘(210)，所述洗砂器(206)通过法兰盘(210)和螺栓与架体(104)一表面固定连接。
7.根据权利要求6所述的基于污水治理的连续活性砂滤池，其特征在于，所述架体(104)包括矩形架(1041)，所述矩形架(1041)与洗砂器(206)间隙配合，所述矩形架(1041)一表面固定有一组加固板(1042)，所述矩形架(1041)一表面和加固板(1042)一表面均通过螺栓与池体(1)一内壁固定连接。
8.根据权利要求1所述的基于污水治理的连续活性砂滤池，其特征在于，所述池体(1)一表面开设有若干溢流口(105)，若干所述溢流口(105)和若干架体(104)间隔分布。
说明书
基于污水治理的连续活性砂滤池
技术领域
本发明属于污水治理技术领域，特别是涉及基于污水治理的连续活性砂滤池。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
传统的连续活性砂滤池在安装时，需要将输水用的输水管与砂滤组件的进水管连接，现在的安装方式采用直管进行连接，安装时需要始终拖住管件，不便于管件的安装和拆除，同时采用螺栓进行固定，密封性能不足，从而不便于使用者的安装。
发明内容
本发明的目的在于提供基于污水治理的连续活性砂滤池，通过把手、凸起和滑槽的配合使用能够带动拉环沿着连接管向挡环的方向滑动，当连接管与进水管和出水管相对，通过弹簧的弹力能够带动插接管套在进水管和出水管外表面并插接在密封环内的密封槽内部，解决了现有的连续活性砂滤池上输水管上出水管和砂滤组件的进水管之间的管道不便于安装和密封效果不好的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：

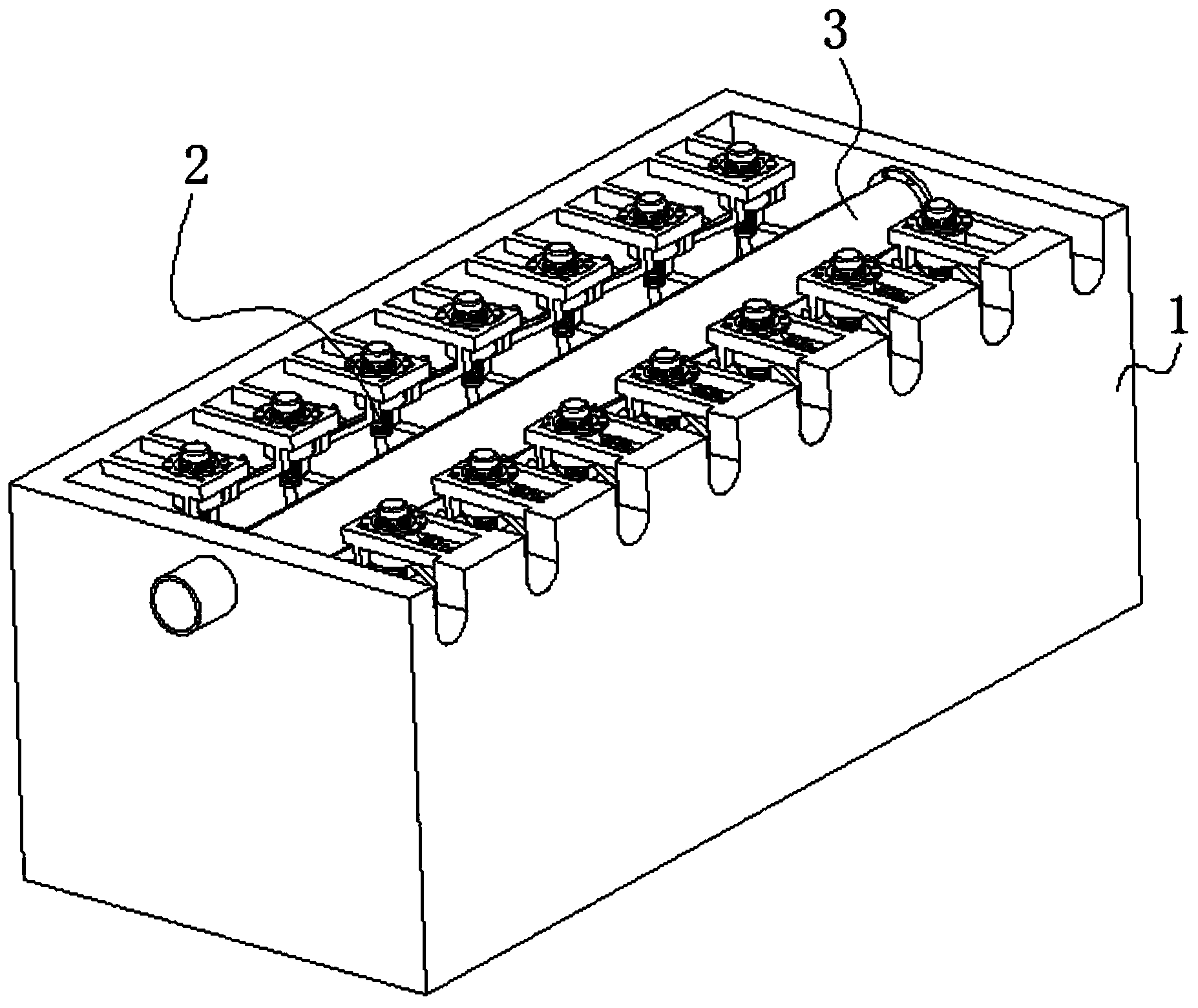

本发明为基于污水治理的连续活性砂滤池，包括池体、砂滤组件、输水管和连接装置;
所述输水管一端与池体一内壁固定连接，所述输水管另一端贯穿池体一侧且位于池体外部，所述输水管周侧面的相对侧均固定连通有七个出水管;
所述砂滤组件包括提升管，所述提升管周侧面固定有通水管，所述通水管周侧面贯穿固定有一进水管;
所述连接装置包括连接管和一组插接管，所述进水管和出水管均与插接管间隙配合，进水管和出水管的外径与插接管的内径相同;
所述连接管周侧面固定有一挡环，所述挡环一相对侧均固定有一弹簧，所述连接管周侧面开设有八个滑槽;
所述插接管与连接管间隙配合，所述插接管周侧面固定有一拉环，所述弹簧另一端与拉环一表面固定连接，所述插接管内表面固定有八个凸起，所述凸起与滑槽滑动配合，凸起与滑槽起到导向的作用，所述拉环周侧面的相对侧均固定有把手，把手为U形把手;
所述拉环和插接管周侧面开设有八个第一螺纹孔，所述连接管两端周侧面均固定有八个第二螺纹孔，所述插接管通过第一螺纹孔、第二螺纹孔和螺栓与连接管固定连接。
进一步地，所述提升管周侧面固定有一导砂斗，所述通水管周侧面固定连通有一布水器，所述提升管一端固定连通有一洗砂器，所述洗砂器周侧面设有一排污管。
进一步地，所述池体内底面开设有十四个凹槽，所述池体内底部固定有十四个空气提升泵，所述空气提升泵的出气口与提升管另一端固定连通。
进一步地，所述池体上贯穿固定有一组出污管，十四个所述砂滤组件上的排污管均与出污管固定连通。
进一步地，所述进水管和出水管周侧面均固定有一密封环，所述密封环一表面开设有一密封槽，所述插接管的壁厚与密封槽的内外径差值相同，密封环和密封槽的配合使用起到密封的作用。
进一步地，所述池体一相对内壁均通过螺栓固定有一架体，所述洗砂器周侧面固定有一法兰盘，所述洗砂器通过法兰盘和螺栓与架体一表面固定连接。
进一步地，所述架体包括矩形架，所述矩形架与洗砂器间隙配合，所述矩形架一表面固定有一组加固板，所述矩形架一表面和加固板一表面均通过螺栓与池体一内壁固定连接。
进一步地，所述池体一表面开设有七个溢流口，七个所述溢流口和七个架体间隔分布。
本发明具有以下有益效果：
本发明通过把手、凸起和滑槽的配合使用能够带动拉环沿着连接管向挡环的方向滑动，能够将连接管塞在进水管和出水管之间，当连接管与进水管和出水管相对，通过弹簧的弹力能够带动插接管套在进水管和出水管外表面并插接在密封环内的密封槽内部，通过螺栓、第一螺纹孔和第二螺纹孔能够将插接管固定在连接管上，便于进水管和出水管之间管道的安装和拆除，方便了使用者的使用，从而提高了砂滤组件的安装效率，同时提高了连接处的密封性能。
