申请日2018.12.12
公开(公告)日2019.02.22
IPC分类号C02F9/14; C02F103/00; C02F101/30; C02F101/16; C02F101/10
摘要
本发明公开了一种小型可压缩式阳台洗衣废水处理装置，包括反应装置和加药装置，反应装置由相互连通的混合腔和反应腔组成，加药装置通过加药管与混合腔的进液管连接，待处理废水通过进液管进入混合腔;混合腔的底部设有多孔圆盘，圆盘上的多个通孔均带有内螺纹，装填有填料的橡胶网兜设有带有外螺纹的接口，橡胶网兜与圆盘通孔通过内外螺纹相互配合连接，固定在圆盘上的橡胶网兜的条形腔体位于反应腔中，固定在圆盘上的橡胶网兜以圆盘中心为基点，呈圆环状分布，反应腔底部设有出水口。本发明废水处理装置能够有效地去除洗衣废水中表面活性剂、COD、氮、磷等污染物质，同时具有占地小，经过该处理装置处理后的洗衣废水可直接排入阳台上的雨立管中。
权利要求书
1.一种小型可压缩式阳台洗衣废水处理装置，其特征在于：包括反应装置和加药装置，所述反应装置由相互连通的混合腔和反应腔组成，加药装置通过加药管与混合腔的进液管连接，待处理废水通过进液管进入混合腔;混合腔的底部设有多孔圆盘，圆盘上的多个通孔均带有内螺纹，装填有填料的橡胶网兜设有带有外螺纹的接口，橡胶网兜与圆盘通孔通过内外螺纹相互配合连接，固定在圆盘上的橡胶网兜的条形腔体位于反应腔中，固定在圆盘上的橡胶网兜以圆盘中心为基点，呈圆环状分布，反应腔底部设有出水口。
2.根据权利要求1所述的小型可压缩式阳台洗衣废水处理装置，其特征在于：所述加药装置包括加药箱、设置在加药箱中的加药泵以及与加药泵连接的加药管，加药管与进药管通过内外螺纹相互配合连接。
3.根据权利要求1所述的小型可压缩式阳台洗衣废水处理装置，其特征在于：所述进液管与混合腔的连接处设有过滤膜。
4.根据权利要求1所述的小型可压缩式阳台洗衣废水处理装置，其特征在于：所述填料由如下质量百分含量的组份组成：30%镧改性凹凸棒土、20%椰壳活性炭、15%活性污泥粉末、15%二氧化锰、10%火山灰以及10%干化柚子皮经滚球造粒、烘干而成，得到的填料粒径为5～7mm，填料装填在长条型橡胶网兜里。
5.根据权利要求1所述的小型可压缩式阳台洗衣废水处理装置，其特征在于：所述反应腔底部设有两个出水口，其中一个连接水龙头;另一个尾水排放口与外部雨落管连接。
6.根据权利要求1所述的小型可压缩式阳台洗衣废水处理装置，其特征在于：所述反应腔为可压缩的塑料管状结构。
7.根据权利要求1所述的小型可压缩式阳台洗衣废水处理装置，其特征在于：加药装置中的H2O2溶液的质量分数为10%;H2O2溶液投加量为1.0ml/L。
说明书
一种小型可压缩式阳台洗衣废水处理装置
技术领域
本发明涉及一种小型可压缩式阳台洗衣废水处理装置，属于水处理技术领域。
背景技术
生活洗衣废水中含有大量的氮、磷、表面活性剂(LAS)、油污及固体颗粒等污染物质，随意排放会影响河道水质，导致水体富营养化，乃至于藻类大量繁殖、水体黑臭化等问题的产生，破坏水生生态环境。
近年来，智能洗衣机的普及使得洗衣废水排放量不断增加。相关研究表明，洗衣废水在我国占居民总生活废水比例高达20%，其未经处理直接排入水体，成为污染水环境的新的隐患。然而常规的住宅设计中，将阳台排水直接排到雨水管道系统进入附近水体中，增加了城市河道的污染负荷，严重影响了城市水环境健康。针对洗衣废水的污染问题，许多洗衣废水处理技术被研发，如专利号ZL201620799080中提出中“一种洗衣废水处理装置”，利用吸附、絮凝等工艺处理洗衣废水，再如专利号ZL200920311130.1中提出的“洗衣废水处理与回用系统”，采用含有集水池、沉淀池、接触氧化池、气浮池等反应单元的处理系统集中处理洗衣废水，但是这些处理方法均存在占地面积大、耗能高等缺点，并且需要将生活洗衣废水进行集中式处理，需要同步改造现有管网系统，增大了改造成本。因此研发出一种小型的、家用式的洗衣废水快速处理装置是非常有意义的。
发明内容
发明目的：本发明所要解决的技术问题是提供一种小型可压缩式阳台洗衣废水处理装置，该废水处理装置能够有效地去除洗衣废水中表面活性剂、COD、氮、磷等污染物质，同时具有占地小、处理成本低、无二次污染的特点，经过该处理装置处理后的洗衣废水可直接排入阳台上的雨立管中。
为解决上述技术问题，本发明所采用的技术手段如下：

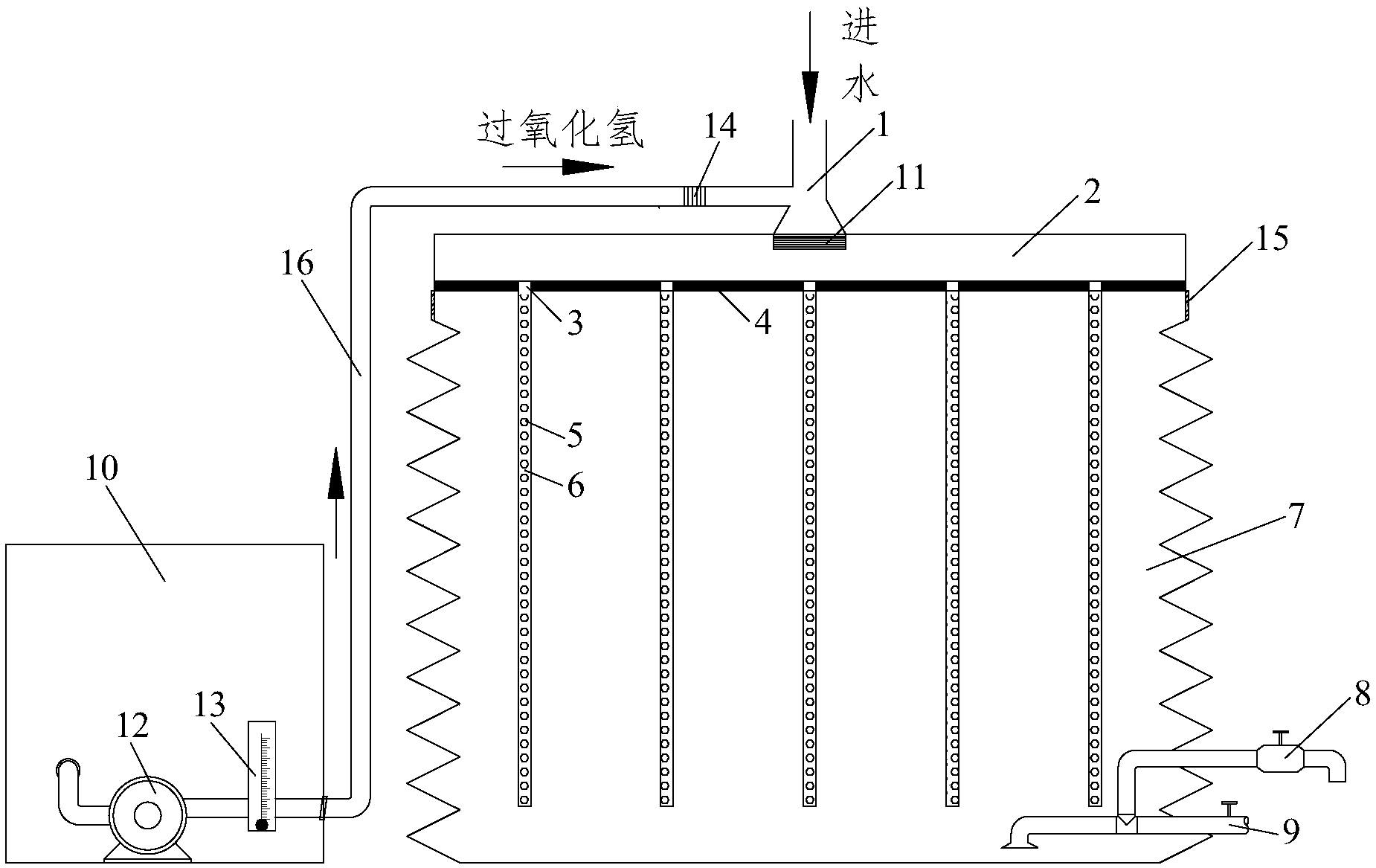

一种小型可压缩式阳台洗衣废水处理装置，包括反应装置和加药装置，所述反应装置由相互连通的混合腔和反应腔组成，加药装置通过加药管与混合腔的进液管连接，待处理废水通过进液管进入混合腔;混合腔的底部设有多孔圆盘，圆盘上的多个通孔均带有内螺纹，装填有填料的橡胶网兜设有带有外螺纹的接口，橡胶网兜与圆盘通孔通过内外螺纹相互配合连接，固定在圆盘上的橡胶网兜的条形腔体位于反应腔中，固定在圆盘上的橡胶网兜以圆盘中心为基点，呈圆环状分布，反应腔底部设有出水口。
其中，所述加药装置包括加药箱、设置在加药箱中的加药泵以及与加药泵连接的加药管，加药管与进药管通过内外螺纹相互配合连接。
其中，所述进液管与混合腔的连接处设有过滤膜。
其中，所述填料由如下质量百分含量的组分组成：30%镧改性凹凸棒土、20%椰壳活性炭、15%活性污泥粉末、15%二氧化锰、10%火山灰以及10%干化柚子皮经滚球造粒、烘干而成，得到的填料粒径为5～7mm，填料装填在长条型橡胶网兜里。
其中，所述镧改性凹凸棒土由如下方式制得：取凹凸棒土原土于马弗炉中，750℃煅烧2h，冷却后，与1mol/L的硝酸镧溶液反应2h，反应结束后，使用超纯水冲洗去除残余镧离子，研磨过200目筛，得到镧改性凹凸棒土。
其中，所述干化柚子皮由如下方式制得：取柚子皮于马弗炉中，150℃连续烘干12h，研磨过200目筛，得到干化柚子皮粉末。
其中，所述反应腔底部设有两个出水口，其中一个连接水龙头;另一个尾水排放口与外部雨落管连接。
其中，加药装置中的H2O2溶液的质量分数为10%;H2O2溶液投加量为1.0ml/L，即对于每1升废水，需要投加H2O2溶液的量为1mL。
其中，所述反应腔为可压缩的塑料管状结构。
同现有技术相比，本发明技术方案所具有的有益效果为：
本发明用于阳台生活洗衣废水处理的装置，结构简单，使用方便，采用可压缩设计，各部分均可以拆卸，大大缩小了装置的占地面积，收纳方便;一般家用洗衣机的设定程序包括1次清洗与2次漂洗，每次洗涤过程水量一般不超过10L，产生的废水总量不超过30L，本装置完全展开容积可达45L，满足处理家用洗衣机一次清洗所排放水量;本发明以椰壳活性炭、镧改性凹凸棒土、活性污泥粉末、二氧化锰、火山灰以及干化柚子皮为原材料制备的吸附-催化材料协同H2O2处理洗衣废水，可以快速有效地削减废水中COD、LAS、总氮和总磷等污染物质，出水水质达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准，出水可储存在反应器中，作为冲厕、拖地用水，节约用水，出水也可直接通过阳台雨立管排入附近水体，大大降低了对城市河道的污染，同时，不需将各个居民产生的生活洗衣废水进行集中处理，节省了管网改造成本;最后，本发明的处理装置具有不产生二次污染、材料重复利用高、更换周期长、成本低的特点，便于推广应用。
