申请日2018.12.13
公开(公告)日2019.02.15
IPC分类号B01D36/04; C02F9/04
摘要
本发明公开了一种高浓度废水处理的混凝沉降池，涉及混凝沉降池技术领域。本发明包括沉降箱，沉降箱一相对内壁间固定有水平分隔板;水平分隔板两端与括沉降箱内壁间均设有一开口;沉降箱一相对侧面均固定有两第一矩形支撑板;第一矩形支撑板上表面通过第一铰座铰接有第一伸缩件。本发明通过设计的沉降箱、浮板组件、絮凝沉淀处理组件和过滤组件组合第一伸缩件将浮板组件降落，下方的水从过滤组件下方过滤到上方，絮体留在下方，絮凝沉淀处理组件顺着导向通槽向槽的高位滑去，铲板将水平分隔板和上矩形浮板下表面间的絮体铲到沉降箱一端的开口处后滑入锥形漏斗中，解决了现有混凝沉降池没有相关絮体分离组件的问题。
权利要求书

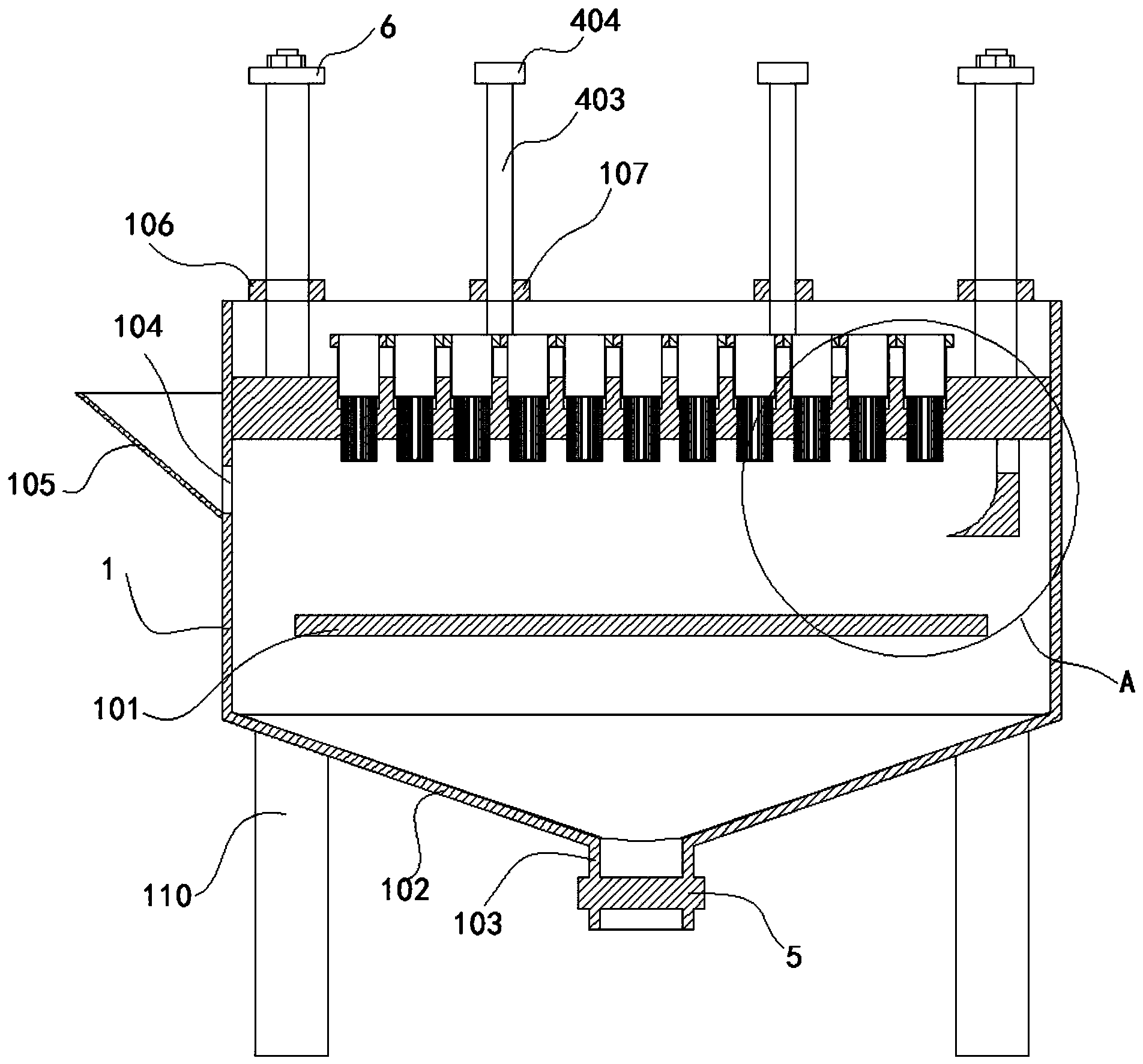

1.一种高浓度废水处理的混凝沉降池，包括沉降箱(1)，其特征在于：所述沉降箱(1)一相对内壁间固定有水平分隔板(101);所述沉降箱(1)一相对侧面均固定有两第一矩形支撑板(108);所述第一矩形支撑板(108)上表面通过第一铰座铰接有第一伸缩件(109);所述第一伸缩件(109)上端通过第二铰座铰接有矩形连接板(6);四个所述矩形连接板(6)通过螺栓固定连接有浮板组件(2);所述沉降箱(1)上端面固定有两第一矩形导向孔板(106);所述浮板组件(2)包括上矩形浮板(201);所述上矩形浮板(201)周侧面与沉降箱(1)内壁滑动配合;所述上矩形浮板(201)上表面矩形排列开有四个第一固定立柱(203);所述第一固定立柱(203)周侧面与第一矩形导向孔板(106)滑动配合;所述第一固定立柱(203)上端面设有第一螺纹柱(204);所述第一螺纹柱(204)通过螺栓与矩形连接板(6)固定连接;所述上矩形浮板(201)上表面开有若干第一圆槽(202);所述第一圆槽(202)下端面开有第一圆形通孔(206);所述第一圆形通孔(206)周侧面环形排列开有若干矩形槽(207);若干所述第一圆槽(202)内壁滑动配合有过滤组件(4);所述上矩形浮板(201)一端面开有两导向通槽(205);两所述导向通槽(205)滑动配合有絮凝沉淀处理组件(3);
所述絮凝沉淀处理组件(3)包括铲板(301);所述铲板(301)上端面固定有两固定矩形杆(302);所述固定矩形杆(302)上端面固定有第一矩形滑板(303);所述第一矩形滑板(303)下表面镶嵌固定有若干第一圆球(306);所述第一圆球(306)与导向通槽(205)下表面滑动配合;所述第一矩形滑板(303)上表面通过若干弹性件(304)固定有第二矩形滑板(305);所述第二矩形滑板(305)上表面固定有若干第二圆球(307);所述第二圆球(307)与导向通槽(205)上表面滑动配合;
所述过滤组件(4)包括矩形滤水板(401);所述矩形滤水板(401)上表面开有若干第二圆形通孔(402);所述第二圆形通孔(402)内壁固定有圆形杯筒(405);所述圆形杯筒(405)下表面固定连通有第二圆形杯筒(406);所述第二圆形杯筒(406)周侧面圆形排列固定连通有若干矩形箱体(407);所述矩形箱体(407)周侧面开有若干小孔(408)。
2.根据权利要求1所述的一种高浓度废水处理的混凝沉降池，其特征在于，所述沉降箱(1)一侧面固定有一混液池(105);所述混液池(105)与沉降箱(1)通过沉降箱(1)一侧面开设的第一通孔(104)连通;所述沉降箱(1)下端面设有锥形漏斗(102);所述锥形漏斗(102)下端面固定连通与一下料圆筒(103);所述下料圆筒(103)上设有电动闸阀(5);所述沉降箱(1)一相对侧面均固定有两固定支撑腿(110)。
3.根据权利要求1所述的一种高浓度废水处理的混凝沉降池，其特征在于，所述导向通槽(205)横截面为T形结构;所述导向通槽(205)与上矩形浮板(201)底面倾斜设置;所述导向通槽(205)一端内壁固定有矩形限位块(208)。
4.根据权利要求1所述的一种高浓度废水处理的混凝沉降池，其特征在于，所述铲板(301)上端面固定有排刷。
5.根据权利要求1所述的一种高浓度废水处理的混凝沉降池，其特征在于，所述沉降箱(1)上端面固定有两第二矩形导向孔板(107)。
6.根据权利要求1所述的一种高浓度废水处理的混凝沉降池，其特征在于，所述矩形滤水板(401)上端面矩形排列固定有四个圆形固定立柱(403);所述圆形固定立柱(403)与第二矩形导向孔板(107)滑动配合;所述圆形固定立柱(403)上端面固定有限位圆板(404);所述限位圆板(404)下端面与第二矩形导向孔板(107)上端面抵接。
7.根据权利要求1所述的一种高浓度废水处理的混凝沉降池，其特征在于，所述弹性件(304)包括圆柱弹簧或空气弹簧。
8.根据权利要求1所述的一种高浓度废水处理的混凝沉降池，其特征在于，所述第一伸缩件(109)包括气缸、液压缸或电动伸缩杆。
说明书
一种高浓度废水处理的混凝沉降池
技术领域
本发明属于混凝沉降池技术领域，特别是涉及一种高浓度废水处理的混凝沉降池。
背景技术
混凝沉淀是生活污水、工业废水以及自来水厂常用的处理工艺，主要用于处理污水中含有的悬浮固体或胶体污染物，其工艺流程一般为：污水先进入絮凝混合池，通过机械搅拌或空气搅拌与混凝剂及助凝剂充分混合，之后进入混凝反应池进行反应，悬浮物或者胶体污染物在药剂作用下凝聚成较大悬浮物，最后絮体与废水一起进入沉淀池进行沉降，去除絮状物，达到泥水分离的效果，并排除清水和污泥。混凝沉淀工艺由于其处理效果稳定，运行费用低廉，操作简单而得到广泛应用。在实际应用中，絮凝混合池与反应池由于作用时间较短，因此二者池体一般合建成多格状方形池体，而沉淀时间较长且沉淀池对表面负荷要求较高，絮体自然沉淀时间较长，依次需要较大面积的混凝沉降池，然而在高污染高浓度的废液排放企业不能够制造较大的混凝沉降池，为了满足需求需要加快絮体的沉降分离速度，现有的絮凝分离装置不能满足需求。
发明内容
本发明的目的在于提供一种高浓度废水处理的混凝沉降池，通过设计的沉降箱、浮板组件、絮凝沉淀处理组件和过滤组件组合在废液与混凝剂混合后进入沉降箱内反应后通过第一伸缩件将浮板组件降落，下方的水从过滤组件下方过滤到上方，絮体留在下方，在限位圆板与第二矩形导向孔板上表面接触时过滤组件不再下落，絮凝沉淀处理组件继续下落絮凝沉淀处理组件底面与水平分隔板接触，絮凝沉淀处理组件顺着导向通槽向槽的高位滑去，铲板将水平分隔板和上矩形浮板下表面间的絮体铲到沉降箱一端的开口处后滑入锥形漏斗中，通过下料圆筒排出絮体，解决了现有混凝沉降池没有相关絮体分离组件的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：
本发明为一种高浓度废水处理的混凝沉降池，包括沉降箱，所述沉降箱一相对内壁间固定有水平分隔板;所述水平分隔板两端与括沉降箱内壁间均设有一开口;所述沉降箱一相对侧面均固定有两第一矩形支撑板;所述第一矩形支撑板上表面通过第一铰座铰接有第一伸缩件;所述第一伸缩件上端通过第二铰座铰接有矩形连接板;四个所述矩形连接板通过螺栓固定连接有浮板组件;所述沉降箱上端面固定有两第一矩形导向孔板;
所述浮板组件包括上矩形浮板;所述上矩形浮板周侧面与沉降箱内壁滑动配合;所述上矩形浮板上表面矩形排列开有四个第一固定立柱;所述第一固定立柱周侧面与第一矩形导向孔板滑动配合;所述第一固定立柱上端面设有第一螺纹柱;所述第一螺纹柱通过螺栓与矩形连接板固定连接;所述上矩形浮板上表面开有若干第一圆槽;所述第一圆槽下端面开有第一圆形通孔;所述第一圆形通孔周侧面环形排列开有若干矩形槽;若干所述第一圆槽内壁滑动配合有过滤组件;所述上矩形浮板一端面开有两导向通槽;两所述导向通槽滑动配合有絮凝沉淀处理组件;
所述絮凝沉淀处理组件包括铲板;所述铲板上端面固定有两固定矩形杆;所述固定矩形杆上端面固定有第一矩形滑板;所述第一矩形滑板下表面镶嵌固定有若干第一圆球;所述第一圆球与导向通槽下表面滑动配合;所述第一矩形滑板上表面通过若干弹性件固定有第二矩形滑板;所述第二矩形滑板上表面固定有若干第二圆球;所述第二圆球与导向通槽上表面滑动配合;
所述过滤组件包括矩形滤水板;所述矩形滤水板上表面开有若干第二圆形通孔;所述第二圆形通孔内壁固定有圆形杯筒;所述圆形杯筒与第一圆槽内壁滑动配合;所述圆形杯筒下表面固定连通有第二圆形杯筒;所述第二圆形杯筒与第一圆形通孔内壁滑动配合;所述第二圆形杯筒周侧面圆形排列固定连通有若干矩形箱体;所述矩形箱体与矩形槽内壁滑动配合;所述矩形箱体周侧面开有若干小孔。
进一步地，所述沉降箱一侧面固定有一混液池;所述混液池与沉降箱通过沉降箱一侧面开设的第一通孔连通;所述沉降箱下端面设有锥形漏斗;所述锥形漏斗下端面固定连通与一下料圆筒;所述下料圆筒上设有电动闸阀;所述沉降箱一相对侧面均固定有两固定支撑腿。
进一步地，所述导向通槽横截面为T形结构;所述导向通槽与上矩形浮板底面倾斜设置;所述导向通槽一端内壁固定有矩形限位块。
进一步地，所述铲板上端面固定有排刷，将上矩形浮板下表面的絮凝沉淀扫除。
进一步地，所述沉降箱上端面固定有两第二矩形导向孔板。
进一步地，所述矩形滤水板上端面矩形排列固定有四个圆形固定立柱;所述圆形固定立柱与第二矩形导向孔板滑动配合;所述圆形固定立柱上端面固定有限位圆板;所述限位圆板下端面与第二矩形导向孔板上端面抵接。
进一步地，所述弹性件包括圆柱弹簧或空气弹簧。
进一步地，所述第一伸缩件包括气缸、液压缸或电动伸缩杆。
进一步地，所述沉降箱一侧面固定连通有一排液管，排液管上设有第二电动闸阀
本发明具有以下有益效果：
1、本发明通过设计的沉降箱、浮板组件和过滤组件组合在废液与混凝剂在混液池中混合后进入沉降箱内反应后通过第一伸缩件将浮板组件降落，下方的水从过滤组件的矩形箱体上的小孔、第二圆形杯筒和圆形杯筒过滤到浮板组件上方，絮体留在下方，快速的将絮体与水分离，挺高沉降箱的沉降处理效率。
