申请日1996.08.05
公开(公告)日1997.08.06
IPC分类号C02F1/00; B01D29/11
摘要
本实用新型废水纤维回收机涉及回收制浆造纸废水中纤维的装置，动力装置驱动主动齿轮，主动齿轮带动固定在网笼一端的从动齿轮驱动网笼转动，含纤维废水由套装在滤网封闭的转动网笼内的进液管出液口进入网笼内滤液，吸附在滤网内壁上纤维浆在转至网笼上顶部时下落脱离滤网，经与输浆管固定连通的落浆斗进入输浆管并从出浆口排出，实现废水纤维连续回疏回收。
権利要求書

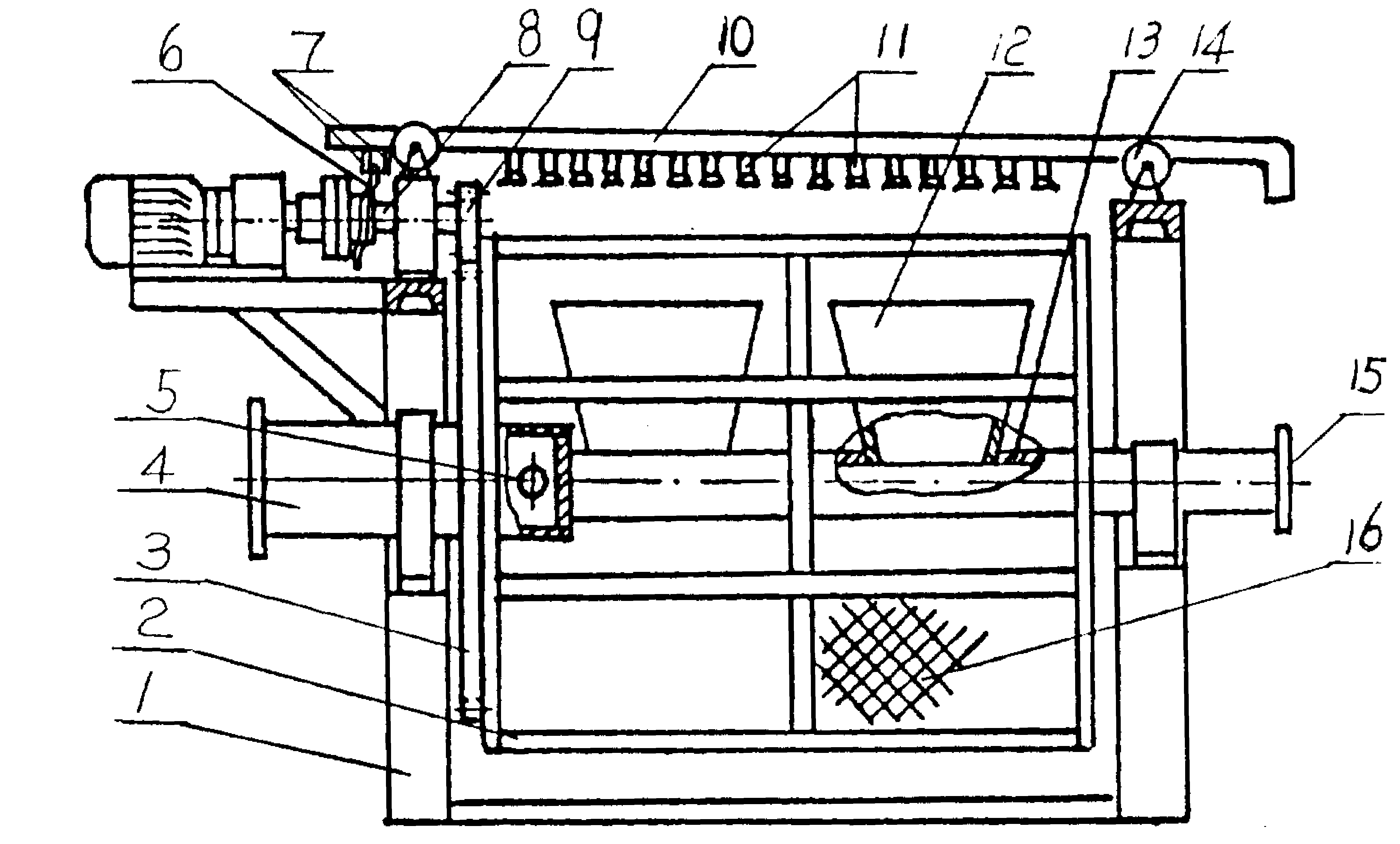

1、一种废水纤维回收机，包括有机架、主动齿轮、从动齿轮、网 笼、进液管和输浆管，其特征在于进液管(4)连接输浆管(13)固 定支撑在机架(1)上，与主动齿轮(9)常啮合的从动齿轮(3)固 定于套装在进液管(4)和输浆管(13)上的网笼(2)一端，网笼 (2)周边包覆有滤网(16)，进液管(4)在网笼(2)内一端设 有出液口(5)，输浆管(13)在网笼(2)内连通设置有开口在上方 的落浆斗(12)。
2、按照权利要求1所述的废水纤维回收机，其特征在于在网笼 (2)上方设置有喷淋管(10)，在喷淋管(10)上固定装有喷嘴 (11)。
3、按照权利要求2所述的废水纤维回收机，其特征在于所说的喷 淋管(10)两端是支撑在固定设置在机架(1)上的导轮(14)上， 喷淋管(10)一端设置的拨齿(7)与固定套装在主动轴(8)上的 拨盘(6)相配合。
说明书
废水纤维回收机
本实用新型废水纤维回收机涉及回收制浆造纸过程中黑、白液废水 中纤维的装置，包括有机架、主动齿轮、从动齿轮、网笼、进液管和输 浆管。
造纸行业制浆造纸过程中，排放的各种黑、白液废水中均含有一定 量的纤维原料，不仅是有用资源的浪费，还会对环境造成污染。部分纸 厂仅靠人工捞取，或自建斜筛等作简单回收，收效甚微。
本实用新型的目的就是针对现有技术的不足，提供一种对造纸废水 中的纤维等悬浮物进行机械化连续回收的机械设备，具有结构简单、投 资少、纤维回收率高等特点。
本实用新型废水纤维回收机，包括有机架、主动齿轮、从动齿轮、 网笼、进液管和输浆管，实现本实用新型目的的技术方案是：进液管连 接输浆管固定支撑在机架上，与主动齿轮常啮合的从动齿轮固定于套装 在进液管和输浆管上的网笼一端，网笼周边包覆有滤网，进液管在网笼 内一端设有出液口，输浆管在网笼内连通设置有开口在上方的落浆斗。
本实用新型废水纤维回收机利用旋转微孔过滤原理，对制浆造纸过 程中产生的废水进行封闭式完全处理，其工艺流程是：动力机驱动主动 齿轮转动，从动齿轮随主动齿轮转动带动网笼转动，进液管连接输浆管 固定支撑在机架上，两管本身不连通，废水从进液管送入，由在封闭的 网笼内进液管上的出液口进入网笼内，在网笼转动过程中，液体从滤网 排出，纤维浆料吸附在滤网内壁，当转动到网笼上顶部时，纤维浆料脱 离滤网下落到设置在输浆管上连通的上开口落浆斗内，最后由输浆管一 端的出浆口流出回收的纤维，整个过程连续进行，实现废水纤维的连续 回收。
