申请日2017.08.14
公开(公告)日2018.05.08
IPC分类号C02F9/14; C02F101/16; C02F103/36
摘要
本实用新型公开了一种高氨氮低COD废水的综合利用系统，其中，煤气化装置工艺污水来水管连接隔油沉淀池，隔油沉淀池连接混凝气浮池，混凝气浮池连接综合调节池，综合调节池连接序批式IMC生物反应器，序批式IMC生物反应器连接絮凝沉淀池，絮凝沉淀池连接臭氧接触及缓冲池，臭氧接触及缓冲池连接BAF曝气生物滤池，BAF曝气生物滤池连接回用水槽，回用水槽连接多介质过滤器，多介质过滤器连接循环水系统。本实用新型减少污水排放，达到工业废水综合利用，降低用水成本，提高工业用水效率的目的。
权利要求书
1.一种高氨氮低COD废水的综合利用系统，其特征在于：包括与煤气化装置工艺污水来水管(1)连接的隔油沉淀池(2)，隔油沉淀池(2)通过管道连接混凝气浮池(3);混凝气浮池(3)通过管道连接综合调节池(6)，综合调节池(6)通过管道连接序批式IMC生物反应器(7)，序批式IMC生物反应器(7)通过管道连接絮凝沉淀池(10)，絮凝沉淀池(10)通过管道连接臭氧接触及缓冲池(13)，臭氧接触及缓冲池(13)通过管道连接BAF曝气生物滤池(15)，BAF曝气生物滤池(15)通过管道连接回用水槽(16)，回用水槽(16)通过管道连接多介质过滤器(18)，多介质过滤器(18)通过管道连接循环水系统(19)。
2.根据权利要求1所述的一种高氨氮低COD废水的综合利用系统，其特征在于：所述的混凝气浮池(3)上设置有聚合氯化铝投加管(4)和聚丙烯酰胺投加管(5)。
3.根据权利要求1所述的一种高氨氮低COD废水的综合利用系统，其特征在于：所述的序批式IMC生物反应器(7)上设置有甲醇投加管(8)和碱液投加管(9)。
4.根据权利要求1所述的一种高氨氮低COD废水 的综合利用系统，其特征在于：所述的絮凝沉淀池(10)上设置有聚合氯化铝投加管(11)和聚丙烯酰胺投加管(12)。
5.根据权利要求1所述的一种高氨氮低COD废水的综合利用系统，其特征在于：所述的臭氧接触及缓冲池(13)同时连接有臭氧发生器(14)。
6.根据权利要求1所述的一种高氨氮低COD废水的综合利用系统，其特征在于：所述的回用水槽(16)同时连接有次氯酸钠投加管(17)。
说明书
一种高氨氮低COD废水的综合利用系统
技术领域
本实用新型涉及工业废水多级处理综合利用系统，具体为一种高氨氮低COD废水的综合利用系统。
背景技术
我国水资源总量丰富，但由于人口众多，人均年水量只有2710m3，约为世界人均年水量的1/4，人均水资源不足。在全国600多个建制市中，有近400个城市缺水，其中130多个严重缺水。再加上水资源时空分布不均，严重制约了我国经济和社会的发展。水资源的可持续利用，合理配置水资源，提高水资源利用率，建立节水型社会，显得尤为迫切和重要。
造成我国水资源不足的重要原因是用水效率低下和污水排放量大。我国工业用水的取水量占全国取水量的20%以上，全国污废水排放总量约620亿m3，其中工业废水约占66%。统计表明，我国工业万元增加值用水量是发达国家的5 ~ 10倍，水的重复利用率为50%，而发达国家已达85%，这也显示出我国水资源利用方式粗放，用水效率低下。
U-GAS煤气化废水是使用U-GAS气化技术煤制煤气过程中产生的高浓度有机废水，水质成分复杂，污染物浓度高。废水中煤尘、盐分及正磷、总磷含量较高，并含有少量油类、氰化物和大量氨氮等有毒有害物质，其特点为高氨氮低COD，属较难处理和回收利用的高浓度有机工业废水。对煤气化废水的处理及回收利用，单纯靠物理，物理化学，化学的方法进行处理，难以达到目的，往往需要通过由几种方法组成的处理系统，才能达到回收利用要求的程度。
因此提供一种结构简单，高效处理，且对环境污染较小的U-GAS煤气化废水处理系统，挖掘工业废水处理再利用的潜力，提高工业用水效率，将工业废水作为新的水资源予以开发，已经是一个亟需解决的问题。
发明内容
为了克服上述现有技术中的不足，本实用新型提供了一种针对U-GAS煤气化过程产生的废水，能够将高氨氮、低COD煤气废水处理至满足国标要求排放，并达到循环利用条件的煤气化废水处理综合利用系统。
本实用新型的目的是这样实现的：

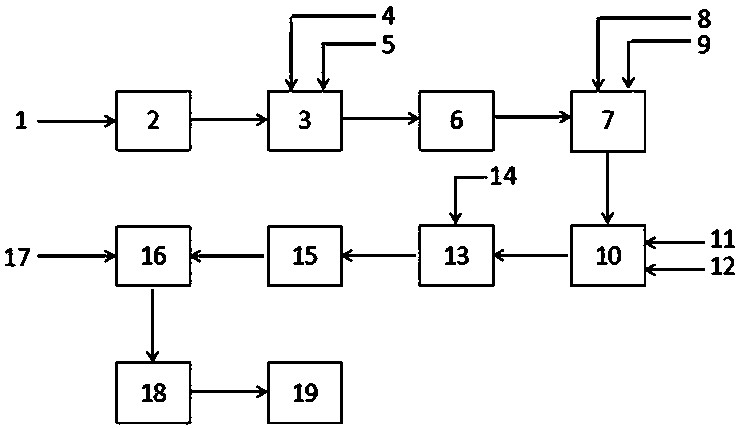

一种高氨氮低COD废水的综合利用系统，包括与煤气化装置工艺污水来水管 1连接的隔油沉淀池 2，隔油沉淀池 2通过管道连接混凝气浮池 3;混凝气浮池 3通过管道连接综合调节池 6，综合调节池 6通过管道连接序批式IMC生物反应器7，序批式IMC生物反应器7通过管道连接絮凝沉淀池 10，絮凝沉淀池 10通过管道连接臭氧接触及缓冲池 13，臭氧接触及缓冲池 13通过管道连接BAF曝气生物滤池 15，BAF曝气生物滤池 15通过管道连接回用水槽 16，回用水槽 16通过管道连接多介质过滤器18，多介质过滤器18通过管道连接循环水系统19;
所述的混凝气浮池 3上设置有聚合氯化铝投加管 4和聚丙烯酰胺投加管 5;
所述的序批式IMC生物反应器7上设置有甲醇投加管 8和碱液投加管 9;
所述的絮凝沉淀池 10上设置有聚合氯化铝投加管 11和聚丙烯酰胺投加管 12;
所述的臭氧接触及缓冲池 13同时连接有臭氧发生器 14。
所述的回用水槽 16同时连接有次氯酸钠投加管17。
积极有益效果：本实用新型将各种物化处理单元有机组合，能够将U-GAS煤气化工艺产出的高氨氮、低COD废水处理后排放水质达到GB8978-1996《污水综合排放标准》中二类污染物的一级标准，并进行综合利用，减少污水排放，降低用水成本，减少水资源浪费，提高工业用水效率，达到环境保护的目的，且社会、环保效益显著，技术居国内同行业先进水平。
