申请日2017.08.14
公开(公告)日2018.04.20
IPC分类号B01D50/00; B01D53/74
摘要
本实用新型公开了一种化工污水处理池尾气回收装置，包括壳体，所述壳体的一侧设有吸气装置，所述壳体的侧壁上设有第二单向阀，所述第二单向阀的一侧设有收集箱，所述收集箱的一端连接在壳体内的一端，所述壳体内的另一端设有喷洒装置，所述收集箱的另一侧设有吸附网，所述吸附网卡接在壳体的侧壁上，所述吸附网的另一侧设有固定板，所述固定板的一端固定连接在壳体上，所述固定板的两侧设有加热板，所述加热板内设有第一凹槽，所述第一凹槽内设有固定块。本实用新型该装置成本较低而且通过吸附网、加热板以及存储罐等结构的相互作用，可以最大化达到尾气处理和回收作用，以此来使尾气排放达到国家标准。

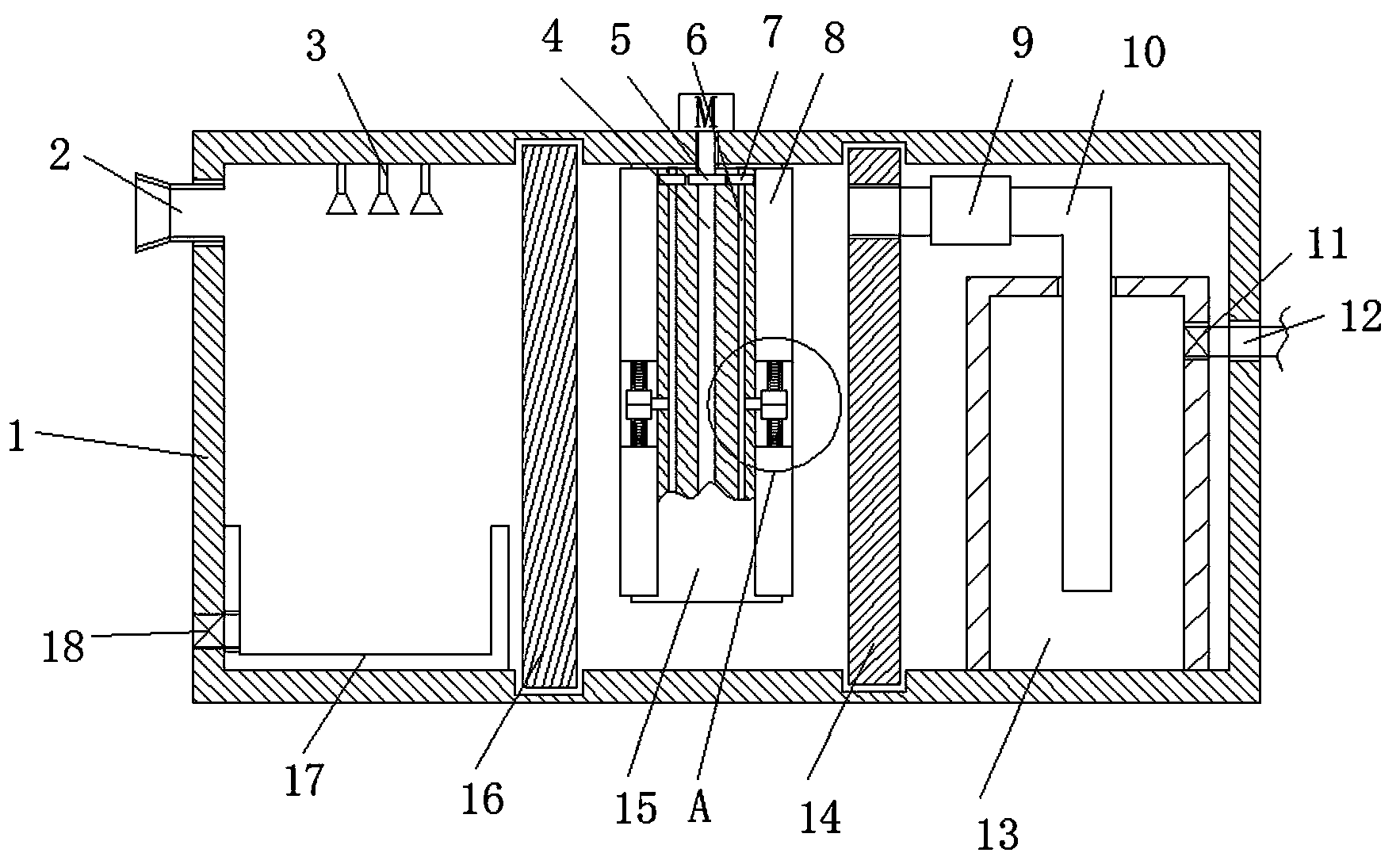

1.一种化工污水处理池尾气回收装置，包括壳体(1)，其特征在于，所述壳体(1)的一侧设有吸气装置(2)，所述壳体(1)的侧壁上设有第二单向阀(18)，所述第二单向阀(18)的一侧设有收集箱(17)，所述收集箱(17)的一端连接在壳体(1)内的一端，所述壳体(1)内的另一端设有喷洒装置(3)，所述收集箱(17)的另一侧设有吸附网(16)，所述吸附网(16)卡接在壳体(1)的侧壁上，所述吸附网(16)的另一侧设有固定板(15)，所述固定板(15)的一端固定连接在壳体(1)上，所述固定板(15)的两侧设有加热板(8)，所述加热板(8)内设有第一凹槽，所述第一凹槽内设有固定块(20)，所述固定块(20)的一端固定连接有弹簧杆(21)，所述弹簧杆(21)的另一端固定连接在加热板(8)的一侧，所述固定块(20)的一侧设有插销(19)，所述插销(19)的另一端固定连接有第二转轴(6)，所述壳体(1)的侧壁上穿插有第一转轴(4)，所述第一转轴(4)的一端穿插有第一齿轮(5)，所述第一齿轮(5)的一侧啮合连接有第二齿轮(7)，所述第二齿轮(7)穿插在第二转轴(6)上，所述固定板(15)的另一侧设有挡板(14)，所述挡板(14)的两端固定连接在壳体(1)的侧壁上，所述挡板(14)的一端穿插有第一导气管(10)，所述第一导气管(10)上穿插有叶片泵(9)，所述第一导气管(10)的另一端连接有存储罐(13)，所述存储罐(13)的一侧壁上卡接有第一单向阀(11)，所述第一单向阀(11)的一端连接有第二导气管(12)，所述第二导气管(12)的另一端连接有集气罐。
2.根据权利要求1所述的一种化工污水处理池尾气回收装置，其特征在于，所述吸气装置(2)包括吸气盒和第三导气管，所述吸气盒的形状为梯形，所述吸气盒的一侧卡接在第三导气管的一端，所述第三导气管的另一端穿插在壳体(1)的侧壁上。
3.根据权利要求1所述的一种化工污水 处理池尾气回收装置，其特征在于，所述喷洒装置(3)包括喷淋器和输送管，所述输送管的一端卡接在喷淋器的一端，所述输送管的另一端贯穿壳体(1)的侧壁并连接有水箱。
4.根据权利要求1所述的一种化工污水处理池尾气回收装置，其特征在于，所述固定块(20)的一侧设有弧形卡槽，所述固定块(20)的一端为半圆状，所述插销(19)的一端为半圆状，所述插销(19)卡在弧形卡槽内。
5.根据权利要求1所述的一种化工污水处理池尾气回收装置，其特征在于，所述收集箱(17)的一侧设有若干第二凹槽，所述第二凹槽内设有限位板，所述限位板的一端固定连接在壳体(1)的一侧。
6.根据权利要求1所述的一种化工污水处理池尾气回收装置，其特征在于，所述第一导气管(10)的上穿插有圆形橡胶塞，所述橡胶塞粘接在存储罐(13)一侧壁上。
说明书
一种化工污水处理池尾气回收装置
技术领域
本实用新型涉及化工技术领域，尤其涉及一种化工污水处理池尾气回收装置。
背景技术
化工废气是指在化工生产中由化工厂排出的有毒有害的气体。化工废气往往含有污染物种类很多，物理和化学性质复杂，毒性也不尽相同，严重污染环境和影响人体健康。不同化工生产行业产生的化工废气成分差别很大。随着工业的发展，国家的排放尾气的标准也在不断的提高，但是传统的化工尾气回收装置成本昂贵而且不宜操作，而且排放的尾气只是经过简单的处理，远远无法达到国家排放标准导致环境污染严重。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，如：化工尾气回收装置成本昂贵而且不宜操作，而且排放的尾气只是经过简单的处理，远远无法达到国家排放标准，而提出的一种化工污水处理池尾气回收装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种化工污水处理池尾气回收装置，包括壳体，所述壳体的一侧设有吸气装置，所述壳体的侧壁上设有第二单向阀，所述第二单向阀的一侧设有收集箱，所述收集箱的一端连接在壳体内的一端，所述壳体内的另一端设有喷洒装置，所述收集箱的另一侧设有吸附网，所述吸附网卡接在壳体的侧壁上，所述吸附网的另一侧设有固定板，所述固定板的一端固定连接在壳体上，所述固定板的两侧设有加热板，所述加热板内设有第一凹槽，所述第一凹槽内设有固定块，所述固定块的一端固定连接有弹簧杆，所述弹簧杆的另一端固定连接在加热板的一侧，所述固定块的一侧设有插销，所述插销的另一端固定连接有第二转轴，所述壳体的侧壁上穿插有第一转轴，所述第一转轴的一端穿插有第一齿轮，所述第一齿轮的一侧啮合连接有第二齿轮，所述第二齿轮穿插在第二转轴上，所述固定板的另一侧设有挡板，所述挡板的两端固定连接在壳体的侧壁上，所述挡板的一端穿插有第一导气管，所述第一导气管上穿插有叶片泵，所述第一导气管的另一端连接有存储罐，所述存储罐的一侧壁上卡接有第一单向阀，所述第一单向阀的一端连接有第二导气管，所述第二导气管的另一端连接有集气罐。
优选的，所述吸气装置包括吸气盒和第三导气管，所述吸气盒的形状为梯形，所述吸气盒的一侧卡接在第三导气管的一端，所述第三导气管的另一端穿插在壳体的侧壁上。
优选的，所述喷洒装置包括喷淋器和输送管，所述输送管的一端卡接在喷淋器的一端，所述输送管的另一端贯穿壳体的侧壁并连接有水箱。
优选的，所述固定块的一侧设有弧形卡槽，所述固定块的一端为半圆状，所述插销的一端为半圆状，所述插销卡在弧形卡槽内。
优选的，所述收集箱的一侧设有若干第二凹槽，所述第二凹槽内设有限位板，所述限位板的一端固定连接在壳体的一侧。
优选的，所述第一导气管的上穿插有圆形橡胶塞，所述橡胶塞粘接在存储罐一侧壁上。
与现有技术相比，本实用新型的有益效果是：该装置成本较低而且通过吸附网、加热板以及存储罐等结构的相互作用，可以最大化达到尾气处理和回收作用，以此来使尾气排放达到国家标准。
