申请日2017.08.15
公开(公告)日2018.03.02
IPC分类号C02F1/32
摘要
本实用新型具体涉及一种消毒水处理净化器，包括管体，管体的表面上分别设有出水口和进水口，管体的前后密封，管体内固定有紫外线灯，紫外线灯的表面上套有纳米光触媒膜。本实用新型的有益效果是：本结构通过紫外线灯的表面上套有纳米光触媒膜，进一步提升杀菌效果，另外，通过导流件使管体内的水流进一步减慢，起到延长杀菌时间。
权利要求书

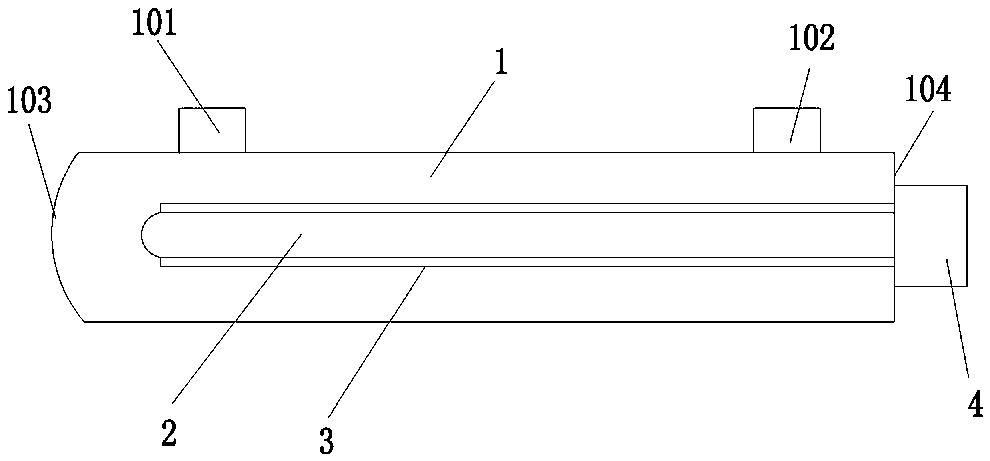

1.一种消毒水处理净化器，其特征在于：包括管体(1)，管体(1)的表面上分别设有出水口(101)和进水口(102)，管体(1)的前后密封，管体(1)内固定有紫外线灯(2)，紫外线灯(2)的表面上套有纳米光触媒膜(3)。
2.根据权利要求1所述的一种消毒水处理净化器，其特征在于：所述管体(1)的一端口通过弧形板(103)密封。
3.根据权利要求1所述的一种消毒水处理净化器，其特征在于：所述管体(1)的另一端口通过安装板(104)密封。
4.根据权利要求3所述的一种消毒水处理净化器，其特征在于：所述紫外线灯(2)的一端固定在安装板(104)上。
5.根据权利要求3或4所述的一种消毒水处理净化器，其特征在于：所述安装板(104)的外表面上设有连接头(4)，连接头(4)与紫外线灯(2)相电连接。
6.根据权利要求2所述的一种消毒水 处理净化器，其特征在于：所述管体(1)的一端口与弧形板(10)相焊接。
7.根据权利要求3所述的一种消毒水处理净化器，其特征在于：所述管体(1)的另一端与安装板(104)相焊接。
8.根据权利要求1所述的一种消毒水处理净化器，其特征在于：所述管体(1)的内壁面处还固定有纳米光触媒膜(3)。
9.根据权利要求1所述的一种消毒水处理净化器，其特征在于：所述管体(1)内设有导流件(5)。
10.根据权利要求9所述的一种消毒水处理净化器，其特征在于：所述导流件(5)的表面设有凸圆点。
说明书
一种消毒水处理净化器
技术领域
本实用新型具体涉及一种消毒水处理净化器。
背景技术
在日常生活和工作当中，当人们使用自来水时，需要通过净化装置过滤其中的杂质，但是并不能去除瓜果、蔬菜上的残留农药，还需使用一定量的清洗剂、杀菌剂进行杀菌消毒。在一些应用环境下，如医院、生物制药、餐饮行业、食品加工等，需要经常洗手，但是，用普通自来水往往达不到净手标准。如果能够采用一种装置，使得自来水在连续流水状态能达到消毒杀菌的功能，可大大提高生活便利性与安全性。
发明内容
本实用新型的目的在于克服现有技术中的不足而提供一种能对流经的水进行杀菌，起到提升消毒杀菌效果的消毒水处理净化器。
本实用新型的目的是这样实现的：一种消毒水处理净化器, 包括管体，管体的表面上分别设有出水口和进水口，管体的前后密封，管体内固定有紫外线灯，紫外线灯的表面上套有纳米光触媒膜。
具体进一步，所述管体的一端口通过弧形板密封。
具体进一步，所述管体的另一端口通过安装板密封。
具体进一步，所述紫外线灯的一端固定在安装板上。
具体进一步，所述安装板的外表面上设有连接头，连接头与紫外线灯相电连接。
具体进一步，所述管体的一端口与弧形板相焊接。
具体进一步，所述管体的另一端与安装板相焊接。
具体进一步，所述管体的内壁面处还固定有纳米光触媒膜。
具体进一步，所述管体内设有导流件。
具体进一步，所述导流件的表面设有凸圆点。
本实用新型的有益效果是：本结构通过紫外线灯的表面上套有纳米光触媒膜，进一步提升杀菌效果，另外，通过导流件使管体内的水流进一步减慢，起到延长杀菌时间。
