申请日1996.09.20
公开(公告)日1998.04.01
IPC分类号C02F1/28
摘要

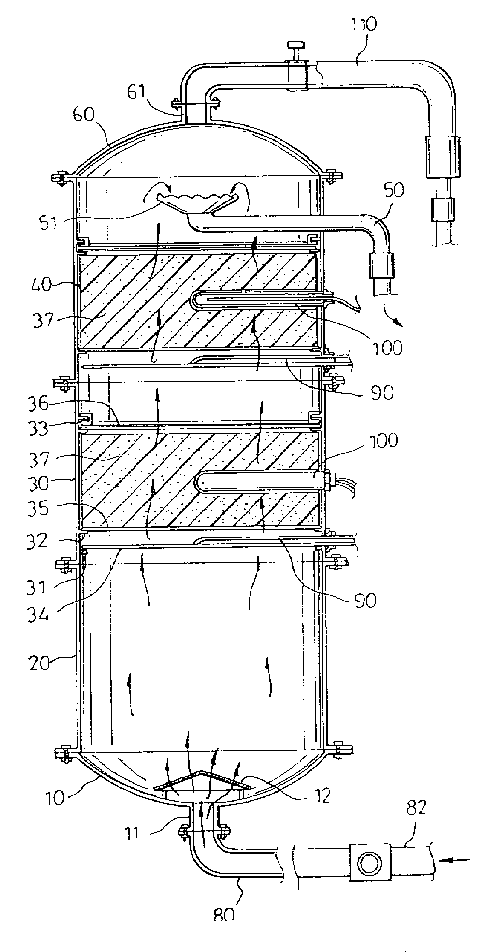

一种再生式废水处理塔,其包括一底盘、一第一段管、一第二段管、一第三段管、一溢流管与一上盖;它们由下至上依次连接。底盘具有一入口;第二段管与第三段管内各容置有一活性炭纤维层,这两层活性炭纤维层的下方分别具有一加热元件;设置在第三段管内的溢流管具有一溢流扩口可供将流体溢出;具有一出口的上盖连接在第三段管上。本发明可处理废水使之成为洁净的水,其活性炭纤维层可以再生循环使用。
権利要求書
1、一种再生式废水处理塔，其包括：
一底盘，其具有一入口;
一第一段管，连接在该底盘的上方;
一第二段管，连接在该第一段管的上方，该第二段管容置有一活性碳纤 维层，该活性碳纤维层的下方具有一加热元件;
一第三段管，连接在该第二段管的上方，该第三段管容置有一活性碳纤 维层，该活性碳纤维层的下方具有一加热元件;
一溢流管，设置在该第三段管内，该溢流管具有一溢流扩口可供将流体 溢出;以及
一上盖，连接在该第三段管上，该上盖具有一出口;
利用上述结构的装置，在处理废水时，可使废水由底盘入口通入，经第 二段管与第三段管过滤而成干净的水，洁净的水可由溢流管排出;在再生还 原废水处理塔时，可分别借助第二段管及第三段管的加热元件加热活性碳纤 维层，并将水蒸汽由底盘入口通入并从上盖的出口排出，最后冷却收集，从 而活化活性碳纤维层。
2、如权利要求1所述的再生式废水处理塔，其特征在于，该底盘入口 上方设置有一缓冲帽。
3、如权利要求1所述的再生式废水处理塔，其特征在于，该第二段管 还具有一热偶套管，该热偶套管插入该活性碳纤维层之中。
4、如权利要求1所述的再生式废水处理塔，其特征在于，该第三段管 还具有一热偶套管，该热偶套管插入该活性碳纤维层之中。
5、如权利要求1所述的再生式废水处理塔，其特征在于，该第二段管 的活性碳纤维层的上下端分别固定有网架。
6、如权利要求1所述的再生式废水处理塔，其特征在于，该第三段管 的活性碳纤维层的上下端分别固定有网架。
7、如权利要求1所述的再生式废水处理塔，其特征在于，该底盘的入 口连接有一底管。
8、如权利要求1所述的再生式废水处理塔，其特征在于，该上盖的出 口连接有一顶管。
说明书
再生式废水处理塔
本发明涉及一种废水处理装置，尤其是一种再生式废水处理塔。
根据环保需要，不仅工业废水，生活废水也要求必须符合环保标准。于 是有各种废水处理装置被用来处理废水，以使排放的废水能符合环保标准， 避免造成公害。只是目前常用的废水处理装置，或过于昂贵、或效果不佳、 或无法再生使用，均存在着种种缺点。
本发明的目的在于提供一种废水处理塔，其可分段组装而成并可再生循 环使用。
本发明的目的是这样实现的，即采用一种再生废水处理塔，其包括：一 底盘，其具有一入口;一第一段管，连接在该底盘的上方;一第二段管，连 接在该第一段管的上方，该第二段管容置有一活性碳纤维层，该活性碳纤维 层的下方具有一加热元件;一第三段管，连接在该第二段管的上方，该第三 段管容置有一活性碳纤维层，该活性碳纤维层的下方具有一加热元件;一溢 流管，设置在该第三段管内，该溢流管具有一溢流扩口可供将流体溢出;以 及一上盖，连接在该第三段管上，该上盖具有一出口;利用上述结构的装置， 在处理废水时，可使废水由底盘入口通入，经第二段管与第三段管过滤而成 干净的水，洁净的水可由溢流管排出;在再生还原废水处理塔时，可分别借 助第二段管及第三段管的加热元件加热活性碳纤维层，并将水蒸汽由底盘入 口通入并从上盖的出口排出，最后冷却收集，从而活化活性碳纤维层。
本发明废水处理塔的各段管内的活性纤维层可以高温再生，必要时亦可 以更换。因而该废水处理塔也可以再生循环使用。该再生式废水处理塔，因 其为分段组装而成，故可以视需要而调整过滤品质，可以视需要而加装一至 数个第一段管及第二段管，以确保过滤效果，故非常实用，同时也易于拆卸， 方便维修。
