申请日1997.06.27
公开(公告)日1999.01.06
IPC分类号C02F1/461
摘要
本实用新型提供一种多功能综合水处理装置,它由除菌过滤净水器和离子静电子处理器串联组合而成,因此,它既具有前者的各种功能,也具有后者的各种功能,集防垢、除垢、杀菌、灭藻、防腐、脱色和除浊功能于一身,同时,还具有前者的在不打开盖的情况下进行反冲洗的优点。
翻译権利要求書
1.一种多功能综合水处理装置，包括一个除菌过滤净水器，其 包括电泵、原液进液管(10)及进液阀(11)、滤缸(1)、滤缸盖(2)、空心 滤芯(3)、净液出液管(7)及出液阀(12)、排污管(5)及排污阀(14)、横 隔板(13)、支腿(9)，横隔(13)将由滤缸(1)和滤缸盖(2)围成的内腔分 隔开，但下腔与滤芯(3)内腔相通，其特征在于：还有一个串接在所 说原液进液阀前端和原液进液管(10)之间的离子棒(离子静电水处理 器)，它包括离子发生器(4)、离子棒(8)和离子棒外壳(6)，外壳(6)内 腔下端接通原液进液管(10)，上端经原液进液阀(11)接通滤缸盖(2)的 内腔，原液进液管(10)还经清洗阀(16)和清洗管(15)接通滤缸(1)内 腔。
说明书
多功能综合水处理装置
本实用新型涉及水处理装置
本申请人曾于1995年8月16日申请了称为《除菌过滤净水器》的 95219444.9号实用新型专利，并于1997年3月19日授权公告。这种除 菌过滤净水器的滤芯采用高密度聚乙稀复合材料经高温烧结而成， 集滤缸内设有模隔板，滤芯置于模隔板之上，其内腔与横隔之下的 滤缸内腔相通，设有两路进液管和出液管，分别从模隔板上、下进 出。这些结构特征使得这种净水器过滤精度高，并可在不打开滤缸 盖的情况下从滤芯外到内或内到外的两种方向过滤的转换，从而同 时达到反冲洗或换向过滤的效果，使滤芯经久耐用，保养简便。但 是，这种过滤净水器能拦阻菌不能杀菌，能除浊和脱色不能除垢， 也不能灭藻。静电水处理技术是当今世界水处理领域中的一门新兴 先进技术，在发达国家已被广泛应用。加拿大约克能源公司研制的 Ion-Sitck离子静电水处理器(简称离子棒)曾于1987年申请并获得国际 专利，目前国外用户已超过一万家，遍及北美、欧洲、日本等地 区。我国于1994年引进并开始使用，亦获得良好效果。现宝钢(集团) 公司、上海石化、天原化工厂，上钢一厂、上海高化公司，中国人 民解放军总后勤部，上海船舶大夏，上海环球大厦等上百家企业、 工厂、大厦的循环冷却水或小型锅炉中已成功地代替化学方法进行 水处理，并取得相当满意的效果。下面简述这种离子棒的工作原 理。当水通过离子棒时，因交频电脉冲信号在其间形成高频电磁 场，立刻受到激发极化，使水偶极子按正、负次序整齐地连在一起 排列起来，如当水中含有溶解盐的离子时，由于静电场的作用，这 些阳离子和阴离子将分别被水偶极子色围，也将按正、负顺序整齐 排列在水偶极子群中，使其不能在水中自由活动，不能接触器壁， 阻止了钙、镁在器壁上形成水垢。所以，离子棒是通过高压静电场 的直接作用，改变水分子中的电子结构，使水中阳离子不致趋向器 壁，达到防垢、除垢的目的。此外，经静电处理后的水，由于水的 极化作用，水中产生的活性氧，对无垢系统金属表面产生一层微薄 氧化膜，防止腐蚀，而在结垢系统中能完全破坏垢的分子间的电子 结合力，改变晶体结构，促使老垢电裂，硬垢疏松而逐渐脱落。通 过静电场处理，将会增大水偶极子的偶极距，增强其与盐类离子的 水合能力，从而提高水垢的溶解速率。静电场是由一些电子组成， 当水流经离子棒时，供电场供给水体一定的电子密度，生产一定的 活性氧，如超阳离子O2-，过氧化氢H2O2，羟基自由基OH等，这 些活性氧能破坏生物细胞的离子通道，改变细菌和藻类生存的生物 场，影响细菌生理代谢，从而起到杀菌、灭藻作用。但是，离子棒 不能除浊和脱色。
本实用新型的目的是，将上述两种公知的水处理器串连组合起 来，成为一种多功能综合水处理装置，它集防垢、除垢、杀菌、灭 藻、防腐、脱色和除浊等功能于一身。

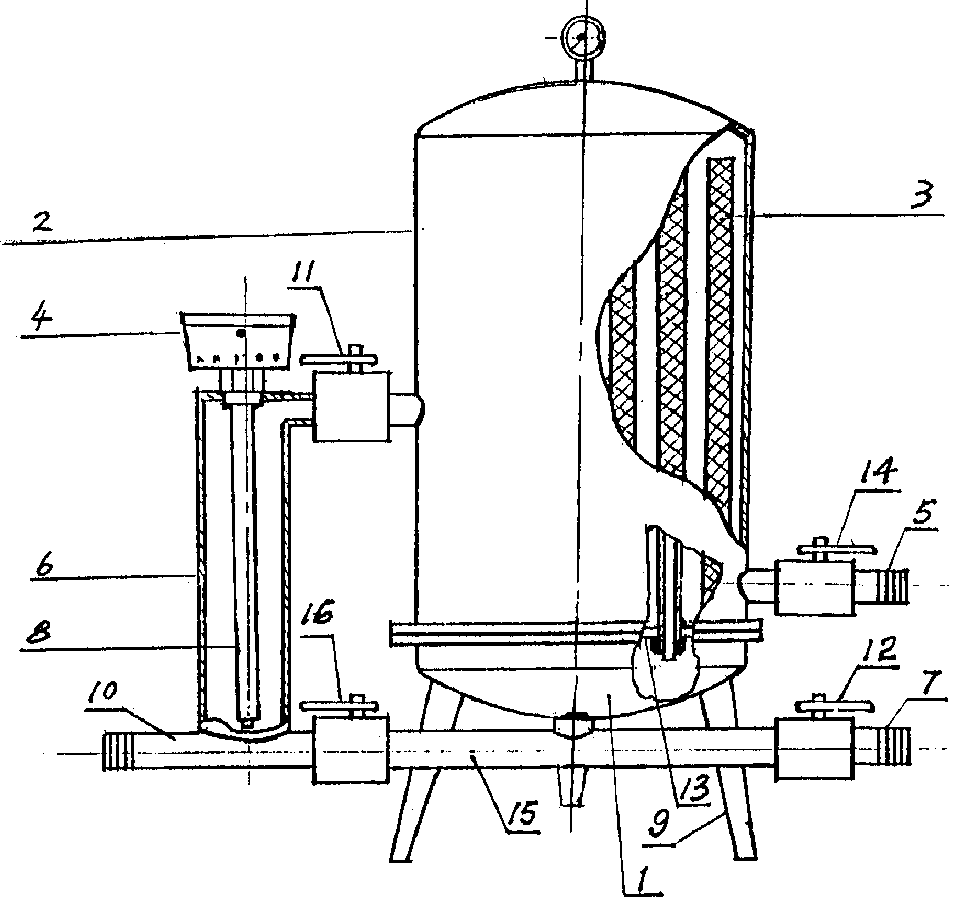

本实用新型提供的多功能综合水处理装置，包括一个除菌过滤 净水器，其包括电泵、原液进液管(10)及进液阀(11)、滤缸(1)、滤缸 盖(2)、空心滤芯(3)、净液出液管(7)及出液阀(12)、排污管(5)及排污 阀(14)、横隔板(13)、支腿(9)，横隔(13)将由滤缸(1)和滤缸盖(2)围成 的内腔分隔开，但下腔与滤芯(3)内腔相通，其特征在于：还有一个 串接在所说原液进液阀(11)前端和原液进液管(10)之间的离子棒(离子 静电水处理器)，它包括离子发生器(4)、离子棒(8)和离子棒外壳 (6)，外壳(6)内腔下端接通原液管(10)，上端经原液进液阀(11)接通滤 缸盖(2)的内腔，原液进液管(10)还经清洗阀(16)和清洗管(15)接通滤 缸(1)内腔。
本实用新型提供的多功能综合水处理装置，既具有95219444.9号 中国实用新型专利所述过滤净水器的功能，又具有离子棒水处理器 的功能，即集防垢、除垢、杀菌、灭藻、防腐、脱色和除浊等功能 于一身，同时，还具有前者的在不打开滤缸盖的情况下进行反冲洗 的优点。
