申请日2018.10.22
公开(公告)日2018.12.25
IPC分类号A01G25/06
摘要
本发明涉及一种可清理排水管污泥的下埋式农业灌溉管道，包括：管道、排水管、第一过滤网以及第二过滤网，第一过滤网设置于排水管与土壤接触一端，第二过滤网设置于排水管与管道连通的一端，管道的管道壁设置有工作槽，工作槽包括集土口、运输通道、升降台、竖直通道、推土口，升降台的升降方向沿竖直通道的走向，运输通道的底部设置有运输道，运输通道的通道壁中部设置有粉碎刀片，粉碎刀片用于将泥土粉碎，升降台连接有中空轴，中空轴为多重嵌套轴，中空轴内部设置有控制器、电机、升降轴，电机设置于中空轴底部，升降轴连接电机与中空轴顶部，控制器连接电机，控制器用于控制升降轴升降，升降轴升降带动升降台升降。
权利要求书

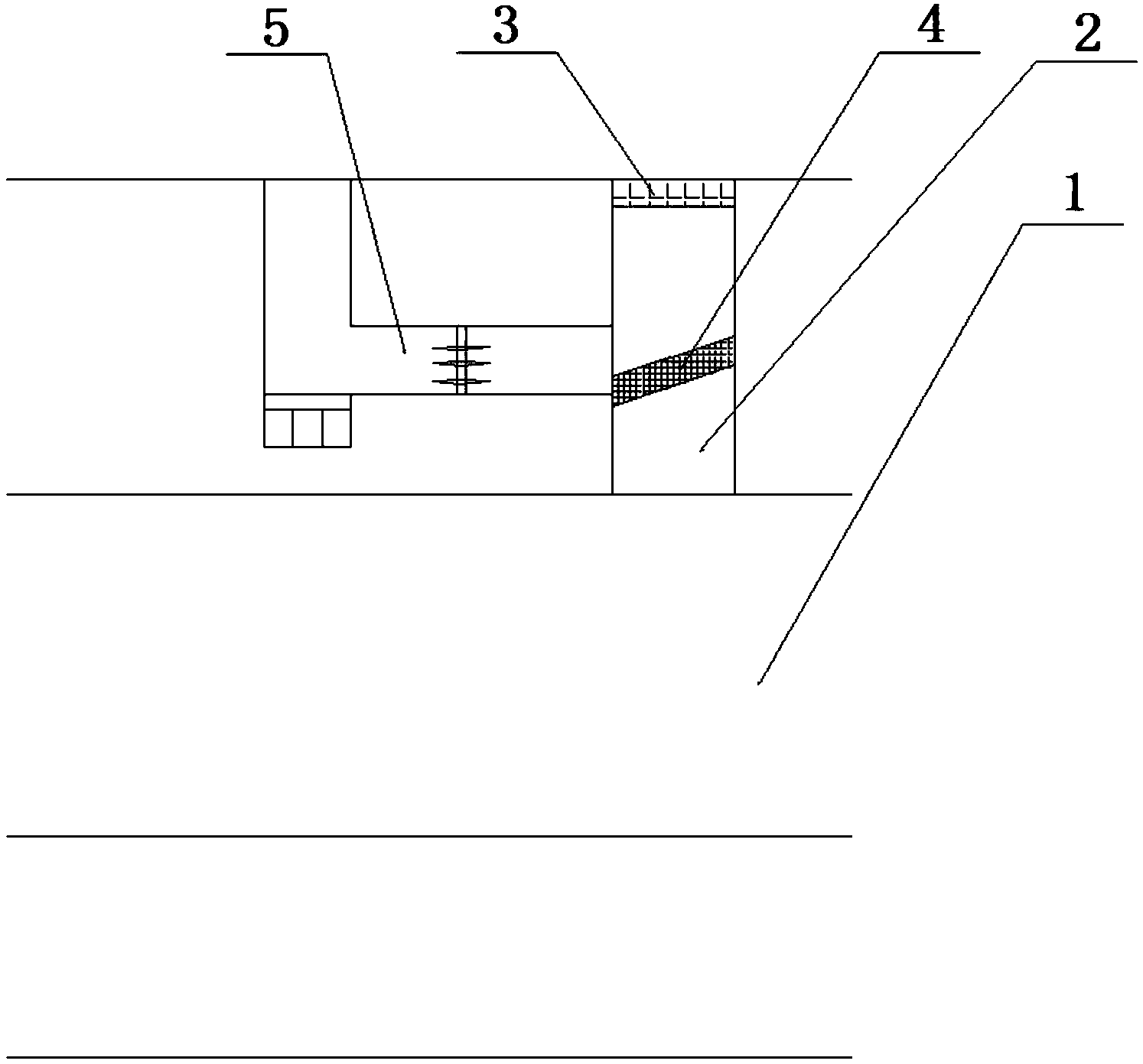

1.一种可清理排水管污泥的下埋式农业灌溉管道，包括：管道、排水管、第一过滤网以及第二过滤网，所述排水管贯穿所述管道的管道壁，所述第一过滤网设置于所述排水管与土壤接触一端，所述第二过滤网设置于所述排水管与所述管道连通的一端，所述管道的管道壁在环绕管道壁的方向以及沿管道壁母线方向每个一端距离设置有工作槽，其特征在于：所述工作槽包括集土口、运输通道、升降台、竖直通道、推土口，所述集土口设置于所述运输通道，所述运输通道连接所述竖直通道，所述推土口设置于所述竖直通道的末端，所述升降台设置于所述运输通道与所述竖直通道的连接处，所述升降台的升降方向沿所述竖直通道的走向，所述运输通道的底部设置有运输道，所述运输通道的通道壁中部设置有粉碎刀片，所述粉碎刀片用于将泥土粉碎，所述升降台连接有中空轴，所述中空轴为多重嵌套轴，所述中空轴内部设置有控制器、电机、升降轴，所述电机设置于所述中空轴底部，所述升降轴连接所述电机与中空轴顶部，所述控制器连接所述电机，所述控制器用于控制所述升降轴升降，所述升降轴升降带动所述升降台升降。
2.根据权利要求1所述的一种可清理排水管污泥的下埋式农业灌溉管道，其特征在于：所述控制器包括计时装置以及驱动装置，所述计时装置用于对所述升降台的升降间隔进行计时，所述驱动装置根据所述计时装置计时进行驱动电机的驱动。
3.根据权利要求1所述的一种可清理排水管污泥的下埋式农业灌溉管道，其特征在于：所述第二过滤网倾斜设置，且向所述集土口倾斜。
4.根据权利要求1所述的一种可清理排水管污泥的下埋式农业灌溉管道，其特征在于：所述第二过滤网的细密程度远大于所述第一过滤网的细密程度。
5.根据权利要求1所述的一种可清理排水管污泥的下埋式农业灌溉管道，其特征在于：所述排水管以及工作槽位于所述管道上方。
6.根据权利要求5所述的一种可清理排水管污泥的下埋式农业灌溉管道，其特征在于：对于位于所述管道下方的排水管以及工作槽，所述推土口位于所述管道下方，所述竖直通道中的部件与位于所述管道上方的排水管以及工作槽设置位置上下颠倒。
7.根据权利要求5所述的一种可清理排水管污泥的下埋式农业灌溉管道，其特征在于：对于位于所述管道侧方的排水管以及工作槽，所述推土口位于所述管道侧方，所述竖直通道改为水平通道，所述水平通道中的部件与位于所述管道上方的排水管以及工作槽位置垂直且水平。
8.根据权利要求2所述的一种可清理排水管污泥的下埋式农业灌溉管道，其特征在于：所述第一过滤网下方设置有封闭板，所述封闭板连接所述控制器，所述控制器控制所述封闭板的开闭。
9.根据权利要求8所述的一种可清理排水管污泥的下埋式农业灌溉管道，其特征在于：所述封闭板交错开闭。
说明书
一种可清理排水管污泥的下埋式农业灌溉管道
技术领域
本发明涉及农业灌溉领域，尤其涉及一种可清理排水管污泥的下埋式农业灌溉管道。
背景技术
随着现代农业的迅速发展，我国农业也向生态农业转型。生态农业的目标是绿色、环保、智能高效。基本所有的农业种植过程中需要进行农业灌溉，尤其当前我们农业学习科学种植，在科学种植的技术方案里，及时农业灌溉是非常必要的。对于农田的灌溉比较好操作，但是对于瓜果蔬菜的灌溉要复杂很多，尤其是季节性的瓜果在种植时要求较高，瓜果的幼苗较脆弱，幼苗时期的灌溉量较小，但随着幼苗的长大，成株的瓜果需要的灌溉量较大，在瓜果成长的过程中尤其需要注意不同时期需要不同的灌溉量。目前的新型灌溉系统采用预埋水管进行灌溉，由于水管的出水口位置与地面的土壤直接接触，往往在灌溉的过程中土壤中的淤泥会进入水管内，下次灌溉时，淤泥会堵住出水口，出水口的淤泥很难清除，这将农业种植带来一定的困扰。
发明内容
发明目的：
针对由于水管的出水口位置与地面的土壤直接接触，往往在灌溉的过程中土壤中的淤泥会进入水管内，下次灌溉时，淤泥会堵住出水口，出水口的淤泥很难清除，这将农业种植带来一定的困扰的问题，本发明提供一种可清理排水管污泥的下埋式农业灌溉管道。
技术方案：
一种可清理排水管污泥的下埋式农业灌溉管道，包括：管道、排水管、第一过滤网以及第二过滤网，所述排水管贯穿所述管道的管道壁，所述第一过滤网设置于所述排水管与土壤接触一端，所述第二过滤网设置于所述排水管与所述管道连通的一端，所述管道的管道壁在环绕管道壁的方向以及沿管道壁母线方向每个一端距离设置有工作槽，所述工作槽包括集土口、运输通道、升降台、竖直通道、推土口，所述集土口设置于所述运输通道，所述运输通道连接所述竖直通道，所述推土口设置于所述竖直通道的末端，所述升降台设置于所述运输通道与所述竖直通道的连接处，所述升降台的升降方向沿所述竖直通道的走向，所述运输通道的底部设置有运输道，所述运输通道的通道壁中部设置有粉碎刀片，所述粉碎刀片用于将泥土粉碎，所述升降台连接有中空轴，所述中空轴为多重嵌套轴，所述中空轴内部设置有控制器、电机、升降轴，所述电机设置于所述中空轴底部，所述升降轴连接所述电机与中空轴顶部，所述控制器连接所述电机，所述控制器用于控制所述升降轴升降，所述升降轴升降带动所述升降台升降。
作为本发明的一种优选方式，所述控制器包括计时装置以及驱动装置，所述计时装置用于对所述升降台的升降间隔进行计时，所述驱动装置根据所述计时装置计时进行驱动电机的驱动。
作为本发明的一种优选方式，所述第二过滤网倾斜设置，且向所述集土口倾斜。
作为本发明的一种优选方式，所述第二过滤网的细密程度远大于所述第一过滤网的细密程度。
作为本发明的一种优选方式，所述排水管以及工作槽位于所述管道上方。
作为本发明的一种优选方式，对于位于所述管道下方的排水管以及工作槽，所述推土口位于所述管道下方，所述竖直通道中的部件与位于所述管道上方的排水管以及工作槽设置位置上下颠倒。
作为本发明的一种优选方式，对于位于所述管道侧方的排水管以及工作槽，所述推土口位于所述管道侧方，所述竖直通道改为水平通道，所述水平通道中的部件与位于所述管道上方的排水管以及工作槽位置垂直且水平。
作为本发明的一种优选方式，所述第一过滤网下方设置有封闭板，所述封闭板连接所述控制器，所述控制器控制所述封闭板的开闭。
作为本发明的一种优选方式，所述封闭板交错开闭。
本发明实现以下有益效果：
利用工作槽对入侵排水管的泥土进行运输，并利用升降板将污泥挤压至土壤层，并与土壤层混合，解决了由于水管的出水口位置与地面的土壤直接接触，往往在灌溉的过程中土壤中的淤泥会进入水管内，下次灌溉时，淤泥会堵住出水口，出水口的淤泥很难清除，这将农业种植带来一定的困扰的问题。
