申请日2018.10.11
公开(公告)日2019.01.11
IPC分类号C02F9/02
摘要
本发明公开了一种家用环保型废水过滤装置，包括处理外壳，震动传动槽内部的底端转动连接有拨动转盘，震动传动槽内部顶端且与拨动转盘对应的位置固定连接有第一磁铁块，处理外壳内部的右侧且位于震动传动槽对称的位置开设有安装插槽，安装插槽位于处理外壳内部的底端均匀固定连接有支撑转轮，支撑转轮的顶部滑动连接有滤板机构，处理槽的内部固定连接有活性炭层，处理槽的底端连通有过滤出口，本发明涉及环保技术领域。该家用环保型废水过滤装置，达到了共振保证杂质处于运动状态，从而消除了杂质堆积堵塞现象，提高了过滤效率，增加废水的含氧量，活性炭可吸附污水中的臭味，提高废水处理效果，降低废水过滤的成本的目的。
权利要求书

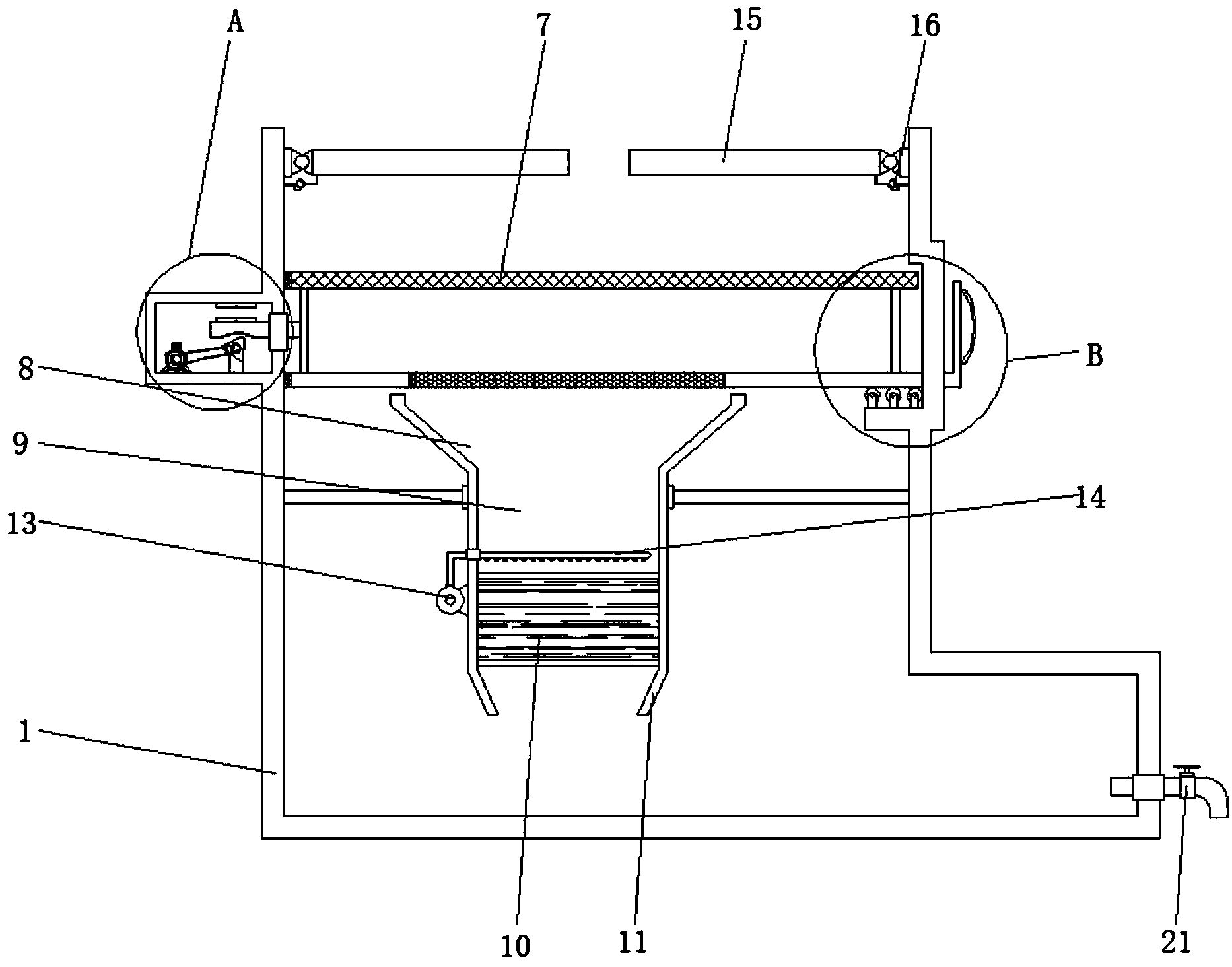

1.一种家用环保型废水过滤装置，包括处理外壳(1)，其特征在于：所述处理外壳(1)内部且靠近顶部的左侧固定连接有震动传动槽(2)，所述震动传动槽(2)内部的底端转动连接有拨动转盘(3)，所述震动传动槽(2)内部顶端且与拨动转盘(3)对应的位置固定连接有第一磁铁块(12)，所述震动传动槽(2)的右侧设置有活动槽(4)，所述活动槽(4)的右侧与处理外壳(1)连通，所述处理外壳(1)内部的右侧且位于震动传动槽(2)对称的位置开设有安装插槽(5)，所述安装插槽(5)位于处理外壳(1)内部的底端均匀固定连接有支撑转轮(6)，所述支撑转轮(6)的顶部滑动连接有滤板机构(7)，所述处理外壳(1)内部中间位置且位于滤板机构(7)下方固定连接有引流槽(8)，所述引流槽(8)底端连通有处理槽(9)，所述处理槽(9)的内部固定连接有活性炭层(10)，所述处理槽(9)的底端连通有过滤出口(11)。
2.根据权利要求1所述的一种家用环保型废水过滤装置，其特征在于：所述滤板机构(7)包括支撑板(71)，所述支撑板(71)底端与支撑转轮(6)滑动连接，所述支撑板(71)的中间位置固定连接有细孔滤纸层(72)，所述支撑板(71)的顶端固定连接有粗孔滤网(73)。
3.根据权利要求2所述的一种家用环保型废水过滤装置，其特征在于：所述支撑板(71)左侧的中间位置固定连接有传动拨杆(74)，所述传动拨杆(74)顶部的中间位置固定连接有第二磁铁块(75)。
4.根据权利要求2所述的一种家用环保型废水过滤装置，其特征在于：所述支撑板(71)和粗孔滤网(73)的左侧均固定连接有橡胶挤压块(76)，所述支撑板(71)的右侧固定连接有手拉杆(77)。
5.根据权利要求1所述的一种家用环保型废水过滤装置，其特征在于：所述处理槽(9)外壁的左侧固定连接有空气泵(13)，所述空气泵(13)的输出端连通有通气排管(14)，所述通气排管(14)贯穿且延伸至处理槽(9)的内部。
6.根据权利要求1所述的一种家用环保型废水过滤装置，其特征在于：所述处理外壳(1)内部顶端的两侧均转动连接有挡门板(15)，所述处理外壳(1)内部顶端的两侧且位于挡门板(15)的下方固定连接有复位扭簧(16)，所述处理外壳(1)右侧的底端连通有出口调节阀(21)。
7.根据权利要求1所述的一种家用环保型废水过滤装置，其特征在于：所述震动传动槽(2)内部底端且位于拨动转盘(3)左侧固定连接有电动机(17)，所述电动机(17)的输出轴上固定连接有主动转轮(18)。
8.根据权利要求7所述的一种家用环保型废水过滤装置，其特征在于：所述拨动转盘(3)的轴心处固定连接有从动转轮(19)，所述主动转轮(18)通过皮带(20)与从动转轮(19)传动连接。
9.根据权利要求1所述的一种家用环保型废水过滤装置，其特征在于：所述第一磁铁块(12)和第二磁铁块(75)靠近外部的一侧均设置为N极。
10.根据权利要求1所述的一种家用环保型废水过滤装置，其特征在于：所述拨动转盘(3)形状采用等边三角形，并且三个角均呈弧状。
说明书
一种家用环保型废水过滤装置
技术领域
本发明涉及环保技术领域，具体为一种家用环保型废水过滤装置。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的、创新研发的，也有法律的、经济的、宣传教育的等。
环境保护又是指人类有意识地保护自然资源并使其得到合理的利用，防止自然环境受到污染和破坏;对受到污染和破坏的环境必须做好综合治理，以创造出适合于人类生活、工作的环境。环境保护是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。
目前家庭中喜欢将洗衣水或者淘米洗菜水二次利用，可以用来拖地和冲厕所，但是拖地后的脏水只能丢弃，不能再次利用，并且废水在二次或多次利用时会出现大量的不容物质，不利于循环使用，并且废水中可能出现异味，也不利于再次使用，传统过滤器，滤水成本较高，并且沉淀物容易堵塞滤网，水通过滤网的效率慢，从而滤水效率和效果差。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种家用环保型废水过滤装置，解决了目前家庭中喜欢将洗衣水或者淘米洗菜水二次利用，可以用来拖地和冲厕所，但是拖地后的脏水只能丢弃，不能再次利用，并且废水在二次或多次利用时会出现大量的不容物质，不利于循环使用，并且废水中可能出现异味，也不利于再次使用，传统过滤器，滤水成本较高，并且沉淀物容易堵塞滤网，水通过滤网的效率慢，从而滤水效率和效果差的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种家用环保型废水过滤装置，包括处理外壳，所述处理外壳内部且靠近顶部的左侧固定连接有震动传动槽，所述震动传动槽内部的底端转动连接有拨动转盘，所述震动传动槽内部顶端且与拨动转盘对应的位置固定连接有第一磁铁块，所述震动传动槽的右侧设置有活动槽，所述活动槽的右侧与处理外壳连通，所述处理外壳内部的右侧且位于震动传动槽对称的位置开设有安装插槽，所述安装插槽位于处理外壳内部的底端均匀固定连接有支撑转轮，所述支撑转轮的顶部滑动连接有滤板机构，所述处理外壳内部中间位置且位于滤板机构下方固定连接有引流槽，所述引流槽底端连通有处理槽，所述处理槽的内部固定连接有活性炭层，所述处理槽的底端连通有过滤出口。
优选的，所述滤板机构包括支撑板，所述支撑板底端与支撑转轮滑动连接，所述支撑板的中间位置固定连接有细孔滤纸层，所述支撑板的顶端固定连接有粗孔滤网。
优选的，所述支撑板左侧的中间位置固定连接有传动拨杆，所述传动拨杆顶部的中间位置固定连接有第二磁铁块。
优选的，所述支撑板和粗孔滤网的左侧均固定连接有橡胶挤压块，所述支撑板的右侧固定连接有手拉杆。
优选的，所述处理槽外壁的左侧固定连接有空气泵，所述空气泵的输出端连通有通气排管，所述通气排管贯穿且延伸至处理槽的内部。
优选的，所述处理外壳内部顶端的两侧均转动连接有挡门板，所述处理外壳内部顶端的两侧且位于挡门板的下方固定连接有复位扭簧，所述处理外壳右侧的底端连通有出口调节阀。
优选的，所述震动传动槽内部底端且位于拨动转盘左侧固定连接有电动机，所述电动机的输出轴上固定连接有主动转轮。
优选的，所述拨动转盘的轴心处固定连接有从动转轮，所述主动转轮通过皮带与从动转轮传动连接。
优选的，所述第一磁铁块和第二磁铁块靠近外部的一侧均设置为N极。
优选的，所述拨动转盘形状采用等边三角形，并且三个角均呈弧状。
(三)有益效果
本发明提供了一种家用环保型废水过滤装置。具备以下有益效果：
(1)、该家用环保型废水过滤装置，通过将滤板机构从安装插槽插入处理外壳内部，传动拨杆插入震动传动槽内部，并且第二磁铁块与第一磁铁块对称，传动拨杆底端与拨动转盘表面接触，电动机通电工作，电动机通过皮带带动拨动转盘转动，拨动转盘快速转动，从而使得传动拨杆与拨动转盘接触性短距离碰撞，传动拨杆与拨动转盘之间发生共振，从而带动滤板机构跟随共振，粗孔滤网阻碍直径大的杂物，细孔滤纸层滤除微小颗粒，达到了共振保证杂质处于运动状态，从而消除了杂质堆积堵塞现象，提高了过滤效率的目的。
(2)、该家用环保型废水过滤装置，通过空气泵吹动空气通过通气排管排入处理槽内部，废水与空气结合，增加废水的流动性，受重力影响废水快速经过活性炭层，从过滤出口流入处理外壳底部储存，达到了增加废水的含氧量，活性炭可吸附污水中的臭味，提高废水处理效果的目的。
(3)、该家用环保型废水过滤装置，通过采用常用的细孔滤纸层和活性炭层，细孔滤纸层和活性炭层的成本相对较低，达到了降低废水过滤的成本的目的。
