申请日2018.08.02
公开(公告)日2018.12.14
IPC分类号C02F3/32
摘要
本发明公开一种污水处理沼泽中的生态栏，包括栅栏主体，所述栅栏主体由上之下依次设有所述植物层、砂层和活性炭层，所述植物层、砂层和活性炭层之间通过隔板隔开，所述固定架为无盖式四方体结构，所述固定架的内部空腔为放置腔，所述栅栏主体放置于所述放置腔内，在所述栅栏主体的侧面设有开关门，在所述固定架的下端设有插入底板，在所述固定架的两侧的上、下方安装有金属连接件，在所述栅栏主体、固定架和隔板的中部相匹配的位置均设有所述弯折段。本发明的有益效果：保护湖泊环境，对从外部流入湖泊的水进行一定程度的过滤和净化，避免对湖泊水质和环境造成污染和破环;并且本生态栏安装、拆卸及更换都非常的方便快捷，生产成本低。
权利要求书

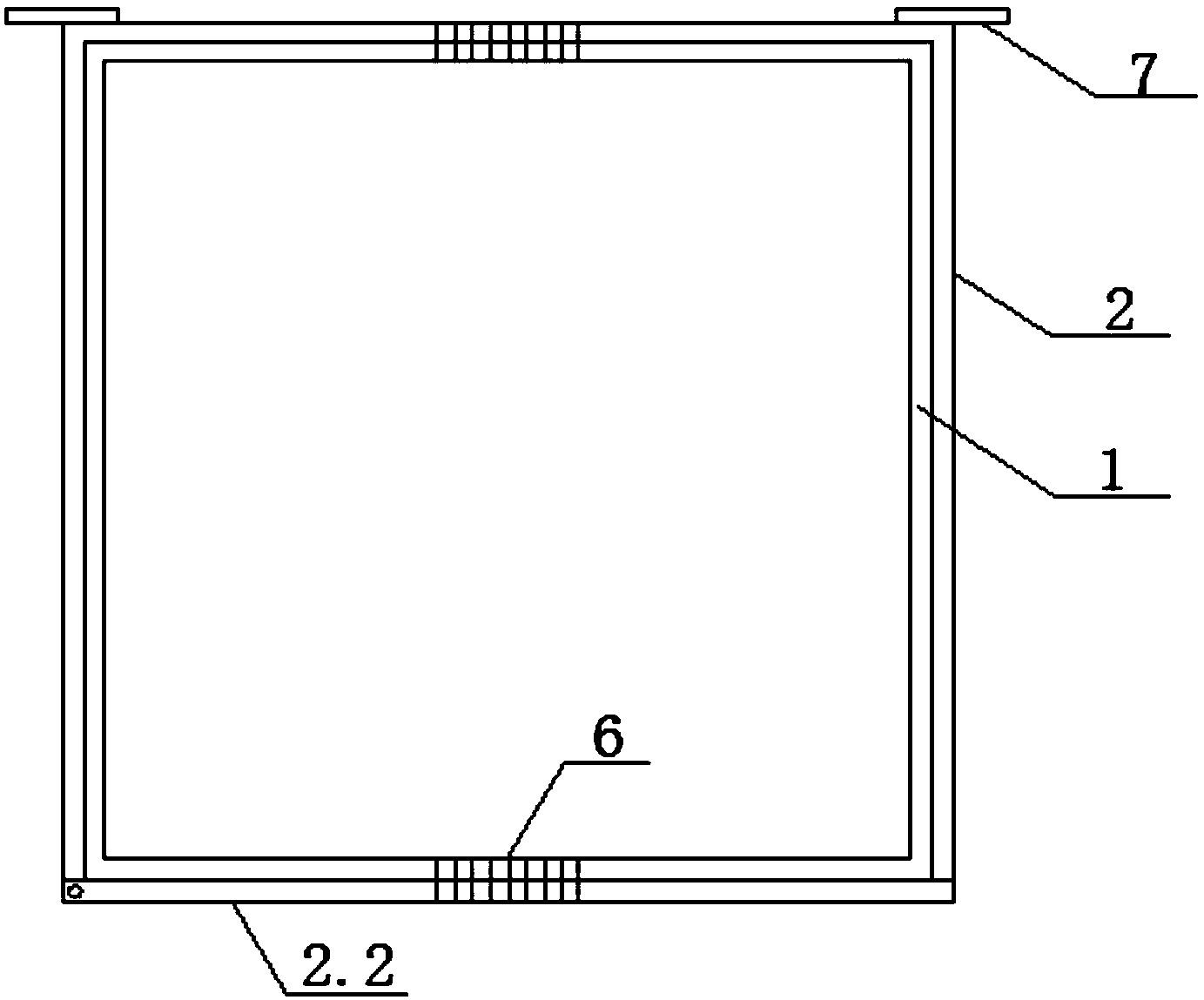

1.一种污水处理沼泽中的生态栏，包括栅栏主体(1)，其特征是：还包括固定架(2)、植物层(3)、砂层(4)、活性炭层(5)和弯折段(6)，所述栅栏主体(1)由上之下依次设有所述植物层(3)、砂层(4)和活性炭层(5)，所述植物层(3)、砂层(4)和活性炭层(5)之间通过隔板(8)隔开，所述固定架(2)为无盖式四方体结构，所述固定架(2)的内部空腔为放置腔(2.1)，所述栅栏主体(1)放置于所述放置腔(2.1)内，在所述栅栏主体(1)的侧面设有开关门(2.2)，在所述固定架(2)的下端设有插入底板(2.3)，在所述固定架(2)的两侧的上、下方安装有金属连接件(7)，在所述栅栏主体(1)、固定架(2)和隔板(8)的中部相匹配的位置均设有所述弯折段(6)。
2.根据权利要求1所述的一种污水处理沼泽中的生态栏，其特征是：所述栅栏主体(1)及放置腔(2.1)上各个面的面板均为金属网状结构。
3.根据权利要求1所述的一种污水处理沼泽中的生态栏，其特征是：所述弯折段(6)为风琴板。
4.根据权利要求1所述的一种污水处理沼泽中的生态栏，其特征是：所述开关门(2.2)与栅栏主体(1)之间安装有锁。
5.根据权利要求1所述的一种污水处理沼泽中的生态栏，其特征是：所述砂层(4)和活性炭层(5)均为抽拉式结构，在所述砂层(4)和活性炭层(5)的正面安装有拉环。
6.根据权利要求1所述的一种污水处理沼泽中的生态栏，其特征是：所述隔板(8)为网状结构。
说明书
一种污水处理沼泽中的生态栏
技术领域
本发明涉及环保领域，具体为一种污水处理沼泽中的生态栏。
背景技术
随着社会的发展与进步，我们国家对于环境的治理越来越重视，其中污水治理是重点之一。每个城市都有湖泊，包括天然湖泊和人造湖泊，由于城市用水量大，有些水厂无法负荷大量的污水净化工作，部分的污水会排入湖泊中，甚至有些工厂也会违反法规私自将污水排入附近的湖泊中，时间长了必然会对湖泊的水质和湖底周围的环境造成破坏和影响，而要恢复解决这种影响使湖泊环境后期恢复的话需要耗费大量的时间及投入大量资金，针对上述问题，本方案提出了一种污水处理沼泽中的生态栏。
发明内容
本发明所解决的技术问题在于提供一种污水处理沼泽中的生态栏，以保护湖泊的环境。
本发明所解决的技术问题采用以下技术方案来实现：一种污水处理沼泽中的生态栏，包括栅栏主体，还包括固定架、植物层、砂层、活性炭层和弯折段，所述栅栏主体由上之下依次设有所述植物层、砂层和活性炭层，所述植物层、砂层和活性炭层之间通过隔板隔开，所述固定架为无盖式四方体结构，所述固定架的内部空腔为放置腔，所述栅栏主体放置于所述放置腔内，在所述栅栏主体的侧面设有开关门，在所述固定架的下端设有插入底板，在所述固定架的两侧的上、下方安装有金属连接件，在所述栅栏主体、固定架和隔板的中部相匹配的位置均设有所述弯折段。
本发明中，所述栅栏主体及放置腔上各个面的面板均为金属网状结构。
本发明中，所述弯折段为风琴板。
本发明中，所述开关门与栅栏主体之间安装有锁。
本发明中，所述砂层和活性炭层均为抽拉式结构，在所述砂层和活性炭层的正面安装有拉环。
本发明中，所述隔板为网状结构。
本发明的有益效果：保护湖泊环境，对从外部流入湖泊的水进行一定程度的过滤和净化，避免对湖泊水质和环境造成污染和破环;并且本生态栏安装、拆卸及更换都非常的方便快捷，生产成本低。
