申请日2018.08.02
公开(公告)日2018.12.14
IPC分类号C02F9/04; C02F103/16
摘要
本发明公开了一种新型铸造行业废水处理装置，涉及废水处理领域，包括处理装置本体，处理装置本体的一端设置有过滤池，过滤池的一侧上方位置处设置有进水口，且过滤池的另一侧通过管道连接有絮凝沉淀池，过滤池的内部安装有过滤袋，絮凝沉淀池的一端通过管道连接有吸附罐。本发明结构科学合理，操作方便，通过过滤池内部安装的过滤袋能够实现废水的初级过滤工作，有效滤除水中含有的杂质，通过絮凝沉淀池的内部设置的阶梯过滤板，能够增加废水与过滤板的接触面积，有效提高净化质量，通过吸附罐内部设置的阳离子吸附层和阴离子吸附层，能够吸附废水中含有的金属离子，降低金属阳离子和阴离子的浓度。
权利要求书

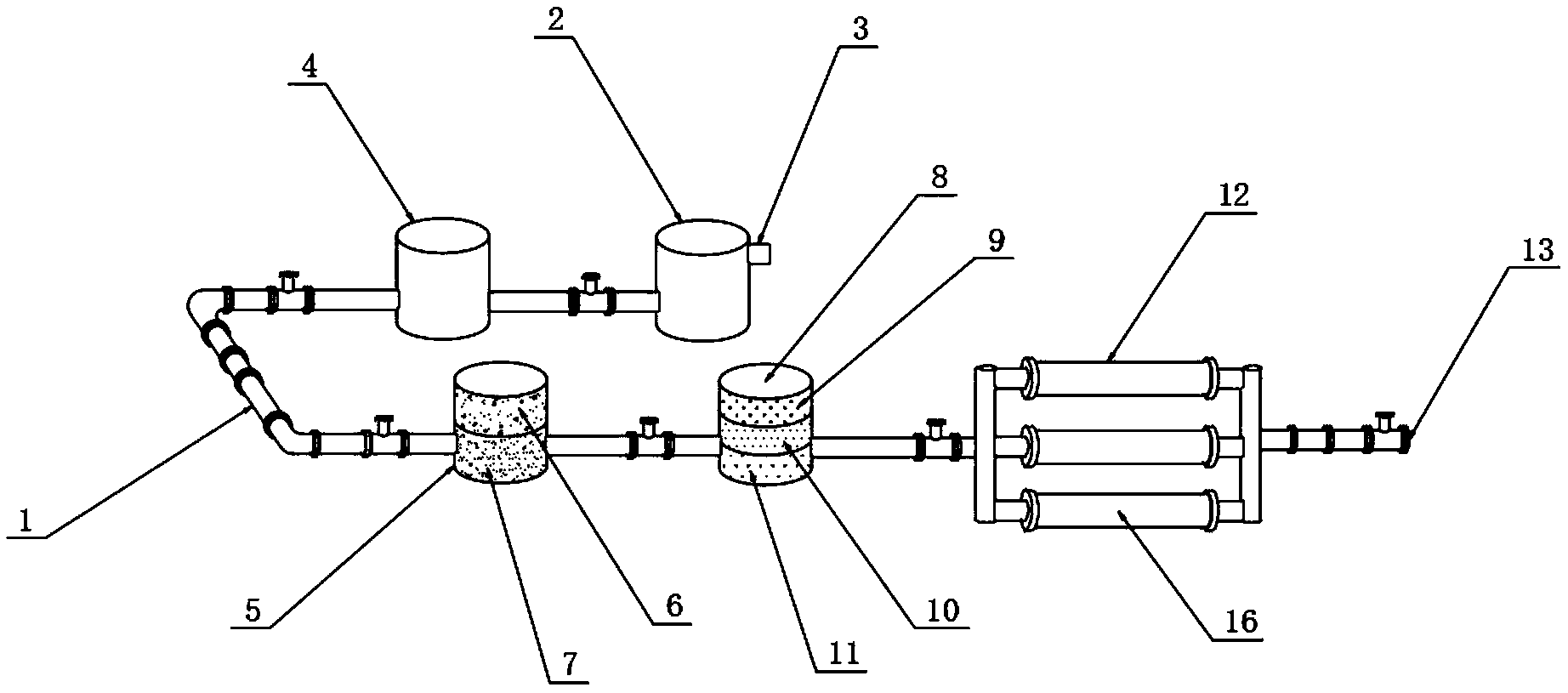

1.一种新型铸造行业废水处理装置，包括处理装置本体(1)，其特征在于，所述处理装置本体(1)的一端设置有过滤池(2)，所述过滤池(2)的一侧上方位置处设置有进水口(3)，且过滤池(2)的另一侧通过管道连接有絮凝沉淀池(4)，所述过滤池(2)的内部安装有过滤袋(14)，所述絮凝沉淀池(4)的一端通过管道连接有吸附罐(5)，且絮凝沉淀池(4)的内部设置有阶梯过滤板(15)，所述吸附罐(5)的上端设置有阳离子吸附层(6)，且吸附罐(5)的下端设置有阴离子吸附层(7)，所述吸附罐(5)的一侧通过管道连接有过滤罐(8)，所述过滤罐(8)的一侧通过管道连接有渗透组件(12)，所述过滤罐(8)的顶部设置有第一过滤层(9)，且过滤罐(8)的内部位于第一过滤层(9)的下方位置处设置有第二过滤层(10)，所述过滤罐(8)的内部位于第二过滤层(10)的下方位置处设置有第三过滤层(11)，所述渗透组件(12)的内部安装有反渗透器(16)，且渗透组件(12)的一侧设置有出水口(13)。
2.根据权利要求1所述的一种新型铸造行业废水处理装置，其特征在于，所述反渗透器(16)包括原水入口(17)、净水出口(18)、集水管(19)、原水导流网(20)、透过水道网(21)和RO膜(22)，所述反渗透器(16)的一端设置有原水入口(17)，另一端设置有净水出口(18)，且反渗透器(16)的内部设置有集水管(19)，所述集水管(19)的外侧设置有原水导流网(20)，所述原水导流网(20)的下方设置有透过水道网(21)，所述透过水道网(21)的上端和下端均设置有RO膜(22)。
3.根据权利要求1所述的一种新型铸造行业废水处理装置，其特征在于，所述过滤池(2)、絮凝沉淀池(4)、吸附罐(5)、过滤罐(8)和渗透组件(12)均通过管道贯通连接。
4.根据权利要求1所述的一种新型铸造行业废水处理装置，其特征在于，所述阳离子吸附层(6)的内部填充有吸附阳离子的活化沸石，所述阴离子吸附层(7)的内部填充有吸附阴离子的活性炭。
5.根据权利要求1所述的一种新型铸造行业废水处理装置，其特征在于，所述第一过滤层(9)的内部填充有球形陶粒颗粒，所述第二过滤层(10)的内部填充有瓷砂颗粒，所述第三过滤层(11)的内部填充有瓷球颗粒。
6.根据权利要求1所述的一种新型铸造行业废水处理装置，其特征在于，所述反渗透器(16)共设置有三个，且三个反渗透器(16)平行等距设置。
7.根据权利要求1所述的一种新型铸造行业废水处理装置，其特征在于，所述集水管(19)的表面设置有渗透孔，且渗透孔等距分布。
说明书
一种新型铸造行业废水处理装置
技术领域
本发明涉及废水处理领域，具体是一种新型铸造行业废水处理装置。
背景技术
近些年随着铸造行业环保治理力度的加大，铸造行业废水治理成为首要问题，铸造废水水质COD高，油类、悬浮物以及金属浓度较高，废水治理难度较大，工艺繁琐，且治理后仍不能达到排放标准，市场急需解决铸造废水的治理难题。
经检索,中国专利公开了一种铸造废水处理系统(授权公告号CN206244548U)，该专利技术利用混凝气浮设备、混合过滤器处理废水中的污染物，实现废水处理后能达到当地规定的污水排放标准，再通过压滤机将处理过程中分离出的固态废渣压成泥饼，实现回用;不仅使得废水循环使用，而且满足当地排放标准，但是，现有技术中的废水处理装置过滤及净化效果不彻底，不能有效去除废水中含有的金属离子，同时不能实现水与悬浮物的分离，整体过滤吸附效果较差。因此，本领域技术人员提供了一种新型铸造行业废水处理装置，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供一种新型铸造行业废水处理装置，以解决上述背景技术中提出的废水处理装置过滤及净化效果不彻底，不能有效去除废水中含有的金属离子，同时不能实现水与悬浮物的分离，整体过滤吸附效果较差的问题。
为实现上述目的，本发明提供如下技术方案：
一种新型铸造行业废水处理装置，包括处理装置本体，处理装置本体的一端设置有过滤池，过滤池的一侧上方位置处设置有进水口，且过滤池的另一侧通过管道连接有絮凝沉淀池，过滤池的内部安装有过滤袋，絮凝沉淀池的一端通过管道连接有吸附罐，且絮凝沉淀池的内部设置有阶梯过滤板，吸附罐的上端设置有阳离子吸附层，且吸附罐的下端设置有阴离子吸附层，吸附罐的一侧通过管道连接有过滤罐，过滤罐的一侧通过管道连接有渗透组件，过滤罐的顶部设置有第一过滤层，且过滤罐的内部位于第一过滤层的下方位置处设置有第二过滤层，过滤罐的内部位于第二过滤层的下方位置处设置有第三过滤层，渗透组件的内部安装有反渗透器，且渗透组件的一侧设置有出水口。
技术效果：本发明通过过滤池内部安装的过滤袋，能够实现废水的初级过滤工作，有效滤除水中含有的杂质，为后续净化工作奠定基础，通过絮凝沉淀池的内部设置的阶梯过滤板，能够增加废水与过滤板的接触面积，有效提高净化质量。
本发明进一步限定的技术方案是：
前所述的一种新型铸造行业废水处理装置，反渗透器包括原水入口、净水出口、集水管、原水导流网、透过水道网和RO膜，反渗透器的一端设置有原水入口，另一端设置有净水出口，且反渗透器的内部设置有集水管，集水管的外侧设置有原水导流网，原水导流网的下方设置有透过水道网，透过水道网的上端和下端均设置有RO膜。
前所述的一种新型铸造行业废水处理装置，过滤池、絮凝沉淀池、吸附罐、过滤罐和渗透组件均通过管道贯通连接。
前所述的一种新型铸造行业废水处理装置，阳离子吸附层的内部填充有吸附阳离子的活化沸石，阴离子吸附层的内部填充有吸附阴离子的活性炭。
前所述的一种新型铸造行业废水处理装置，第一过滤层的内部填充有球形陶粒颗粒，第二过滤层的内部填充有瓷砂颗粒，第三过滤层的内部填充有瓷球颗粒。
前所述的一种新型铸造行业废水处理装置，反渗透器共设置有三个，且三个反渗透器平行等距设置。
前所述的一种新型铸造行业废水处理装置，集水管的表面设置有渗透孔，且渗透孔等距分布。
与现有技术相比，本发明的有益效果是：
(1)本发明通过吸附罐内部设置的阳离子吸附层和阴离子吸附层，能够有效吸附废水中含有的金属离子，降低金属阳离子和阴离子的浓度。
(2)本发明通过过滤罐内部设置的第一过滤层、第二过滤层和第三过滤层，能够有效截留和吸附水中的悬浮颗粒，使得水体与悬浮污染物分离而排出清水。
(3)本发明通过反渗透器能够依据其他物质不能透过RO膜而将这些物质和水分离开来，从而能够有效地去除水中的溶解盐类、胶体、微生物、有机物等，极大提高废水净化纯度。
