申请日2017.08.21
公开(公告)日2017.12.15
IPC分类号B65F3/26; B60P1/16
摘要
本发明公开了一种全自动上料及卸料的环保型泔水专用电动汽车，其是在车架的上端设有泔水罐，泔水罐的底端设有托架，托架的前底端设有前支撑连接板，托架的后底端设有后支撑连接板，车架的后上端设有连接销孔，泔水罐的后端由后支撑连接板用轴销安装在车架的连接销孔上，泔水罐的上端设有进料口，进料口上设有防溢盖，泔水罐的后下端设有出料口，出料口上装有控制阀，控制阀上设有操纵杆，车架的前端设有驾驶室，驾驶室内设有电子液压控制器，电子液压控制器上设有液压操纵杆，本发明结构简单，设计合理，节能环保，由于采用了电力驱动和泔水罐的专业设计，从源头上铲除了地沟油的滋生条件，保证了人体健康的同时，也使得城市更加美丽。
权利要求书

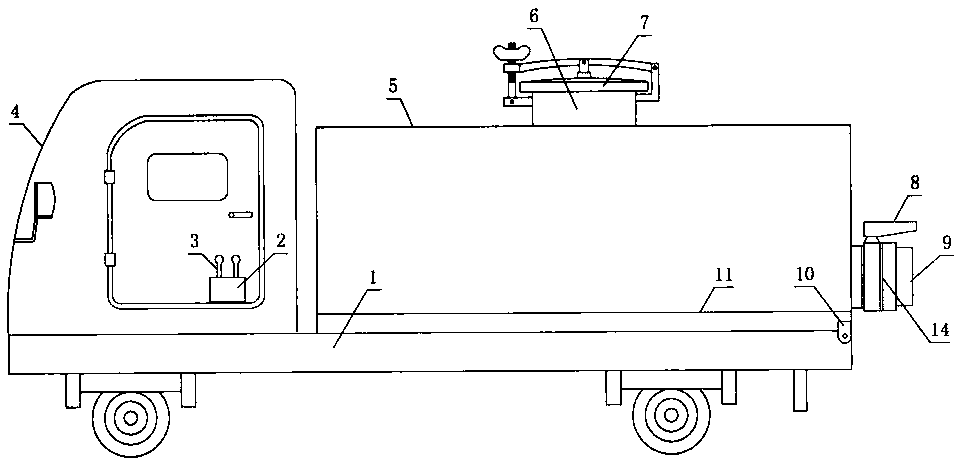

1.一种全自动上料及卸料的环保型泔水专用电动汽车，由车架、底盘、后桥、电动机、齿轮箱、电路控制器、液压缸、蓄电池及泔水罐组成，其特征在于：所述车架(1)的上端设有泔水罐(5)，泔水罐为一椭圆形内空的长柱体，泔水罐的底端设有托架(11)，托架的前底端设有前支撑连接板(13)，托架的后底端设有后支撑连接板(10)，前后支撑连接板上分别设有轴销孔，车架的后上端设有连接销孔，泔水罐的后端由后支撑连接板用轴销安装在车架的连接销孔上，泔水罐的上端设有进料口(6)，进料口上设有防溢盖(7)，泔水罐的后下端设有出料口(9)，出料口上装有控制阀(14)，控制阀上设有操纵杆(8)，车架的前端设有驾驶室(4)，驾驶室内设有电子液压控制器(2)，电子液压控制器上设有液压操纵杆(3)，车架的右侧设有可折叠的推拉式爬梯(31)，车架的底端设有底梁，底梁的右上端设有电路控制器(21)，电路控制器的后侧设有电动机(15)，电动机的前端设有齿轮箱(16)，齿轮箱的后侧设有后桥(19)。
2.根据权利要求1所述的全自动上料及卸料的环保型泔水专用电动汽车，其特征在于：所述的齿轮箱由螺栓固定安装在后桥上，齿轮箱内的后端设有驱动齿轮，驱动齿轮与后桥齿轮啮合，电路控制器的输出端设有电源线(17)，电路控制器的电源线连接在电动机的接线柱上，电路控制器的输入端设有接线柱。
3.根据权利要求1所述的全自动上料及卸料的环保型泔水专用电动汽车，其特征在于：所述后桥的两外侧设有左右两个半轴(18)，半轴的外端装有后轮(20)，车架底梁的上端设有底盘，底盘的中部设有液压缸(22)，液压缸的上端设有液压升降杆(12)，液压升降杆的上端安装连接在泔水罐托架的前支撑连接板上。
4.根据权利要求3所述的全自动上料及卸料的环保型泔水专用电动汽车，其特征在于：所述液压缸外侧的底盘上设有三排安装槽，安装槽内装有5-6只蓄电池(23)，蓄电池分别由导线并连组合出输出电源线，输出电源线的另一端连接在电路控制器输入端的接线柱上。
5.根据权利要求1所述的全自动上料及卸料的环保型泔水专用电动汽车，其特征在于：所述的电子液压控制器中设有电子液压泵，电子液压泵与液压缸由液压油管连接，电子液压控制器由电源线连接在蓄电池上。
6.根据权利要求1所述的全自动上料及卸料的环保型泔水专用电动汽车，其特征在于：所述的泔水罐采用不锈钢304材料制成，所述的蓄电池采用72伏电瓶。
7.根据权利要求1所述的全自动上料及卸料的环保型泔水专用电动汽车，其特征在于：所述进料口(6)的上端设有防溢盖(7)，防溢盖的上端设有固定销(26)，固定销的上端设有连接销孔，进料口的左侧设有左支撑杆(24)，右端设有右固定连接杆(30)，左支撑杆的上端设有压杆(25)，压杆的中部由轴销安装连接在防溢盖的固定销(26)上，压杆的右端设有固定连接内槽(28)，固定连接杆(30)的右端装有螺杆(29)，螺杆(29)由轴销活动的安装在固定连接杆上，螺杆的上端设有蝶形螺帽(27)，防溢盖的下端设有密封圈。
8.根据权利要求1所述的全自动上料及卸料的环保型泔水专用电动汽车，其特征在于：所述车架(1)的左侧设有上料支架(33)，上料支架由竖梁及横梁组成，上料支架的竖梁内设有滑轮槽，上料支架的底端设有底架(38)，底架内设有液压缸(37)，底架的上端设有升降架(35)，液压缸的上端设有液压升降杆(36)，升降架内设有盛装泔水的物料桶(34)，升降架的底端设有连接销座(39)，连接销座上设有轴销孔，升降杆的上端由轴销安装在升降架的轴销孔内，升降架的里侧设有升降连接板(41)，升降连接板上设有滑轮(40)，滑轮安装在竖梁的滑轮槽内，滑轮槽的顶端设有向内倾斜的卸料滑槽(42)，进料口的上端设有备用漏斗(43)，上料支架的前侧设有上料备用悬挂梯(32)。
说明书
一种全自动上料及卸料的环保型泔水 专用电动汽车
技术领域
本发明涉及一种自卸车，确切的说是一种环保型泔水专用的自卸式电动汽车。
背景技术
随着经济的快速发展和城市人口的增加，城市餐饮行业也以10-20%的速度递增，2015年全国餐饮收入达到32310亿元，同比增长11.7%，而截止12月份，我国共有餐厅5074852家，而餐饮产生的废弃物则更是困扰着城市的管理者，据相关资料报道，2013年天津市每天产生的餐饮废弃物(又称泔水或潲水)在800吨左右，而经过合法渠道进行无害化处理的餐饮废弃物不足150吨，剩余的废弃物绝大多数通过不法渠道外流，非法用于养猪和炼制地沟油。另外，还有城市中的宾馆、学校、餐厅、食堂及城市居民家庭产生的餐饮废弃物，而上述这些废弃物由于缺乏专用的运输车辆，只有用人力或脚踏三轮车等不规范的工具收集运输，泔水中含有大量的易腐物质，特别是进入夏季，散发出大量的酸臭异味，严重的影响着城市的清洁卫生及市容环境。
发明内容
因此，人们对环保型泔水专用的自卸式电动汽车存在极大的需求，至今为止还没有发现任何关于本发明的有关报道，本发明人经过大量的研究试验，终于成功的研制出环保型泔水专用的自卸式电动汽车，从而完成了本发明。
本发明的目的就是提供一种环保型泔水专用的自卸式电动汽车，以解决城市餐厨泔水垃圾的运输和清理问题。
本发明的方案是由车架、底盘、后桥、电动机、齿轮箱、电路控制器、液压缸、蓄电池及泔水罐组成，其结构特点是在车架的上端设有泔水罐，泔水罐为一椭圆形内空的长柱体，泔水罐的底端设有托架，托架的前底端设有前支撑连接板，托架的后底端设有后支撑连接板，前后支撑连接板上分别设有轴销孔，车架的后上端设有连接销孔，泔水罐的后端由后支撑连接板用轴销安装在车架的连接销孔上，泔水罐的上端设有进料口，进料口上设有防溢盖，泔水罐的后下端设有出料口，出料口上装有控制阀，控制阀上设有操纵杆，车架的前端设有驾驶室，驾驶室内设有电子液压控制器，电子液压控制器上设有液压操纵杆，车架的右侧设有可折叠的推拉式爬梯，车架的底端设有底梁，底梁的右上端设有电路控制器，电路控制器的后侧设有电动机，电动机的前端设有齿轮箱，齿轮箱的后侧设有后桥，齿轮箱由螺栓固定安装在后桥上，齿轮箱内的后端设有驱动齿轮，驱动齿轮与后桥齿轮啮合，电路控制器的输出端设有电源线，电路控制器的电源线连接在电动机的接线柱上，电路控制器的输入端设有接线柱，后桥的两外侧设有左右两个半轴，半轴的外端装有后轮，车架底梁的上端设有底盘，底盘的中部设有液压缸，液压缸的上端设有液压升降杆，液压升降杆的上端安装连接在泔水罐托架的前支撑连接板上，液压缸外侧的底盘上设有三排安装槽，安装槽内装有5-6只蓄电池，蓄电池分别由导线并连组合出输出电源线，输出电源线的另一端连接在电路控制器的接线柱上，进料口的上端设有防溢盖，防溢盖的上端设有固定销，固定销的上端设有连接销孔，进料口的左侧设有左支撑杆，右侧设有右固定连接杆，左支撑杆的上端设有压杆，压杆的中部由轴销安装连接在防溢盖的固定销上，压杆的右端设有固定连接内槽，固定连接杆的右端装有螺杆，螺杆由轴销活动的安装在固定连接杆上，螺杆的上端设有蝶形螺帽，防溢盖的下端设有密封圈，进料时拧松蝶形螺帽，将螺杆由压杆的连接内槽内向外移出，即可打开防溢盖，封盖时将防溢盖盖严，把螺杆推入压杆的连接内槽内，再将蝶形螺帽拧紧即可。
本发明的有益效果是结构简单，设计合理，节能环保，由于采用了电力驱动和泔水罐的专业设计，不仅消除了车辆有害气体的排放，减少了车辆对环境的污染，而且可以收集大量的泔水，统一处理，进一步规范了餐饮行业废弃物泔水的管理，从源头上铲除了地沟油的滋生条件，保证了人体健康的同时，也使得城市更加美丽。
