申请日2018.08.03
公开(公告)日2019.01.11
IPC分类号F23G7/00; F23G5/033; F23J15/00; F23G5/44
摘要
本发明公开了一种有机废渣与污泥治理设备，包括设备主体和焚烧仓，所述设备主体的一侧通过管道连接有焚烧仓，所述设备主体的一侧上方设置有第三机箱，所述设备主体的顶部连接有第一机箱，所述设备主体的另一侧分别设置有入料口和第二机箱，第一滤网和第二滤网均采用金属结丝材料制成，具有极强的吸附性，且第二滤网的横切面积与焚烧室的内部横切面积相等，在进行工作时可以更加全面的对所产生的废气进行初步的过滤，初步过滤的废气继续向上，到达烟囱的内部，烟囱的内部设置有第一滤网，可以将一次过滤后的废气进行二次的过滤，防止废气中的大量有害物质进入周围的环境中。
权利要求书

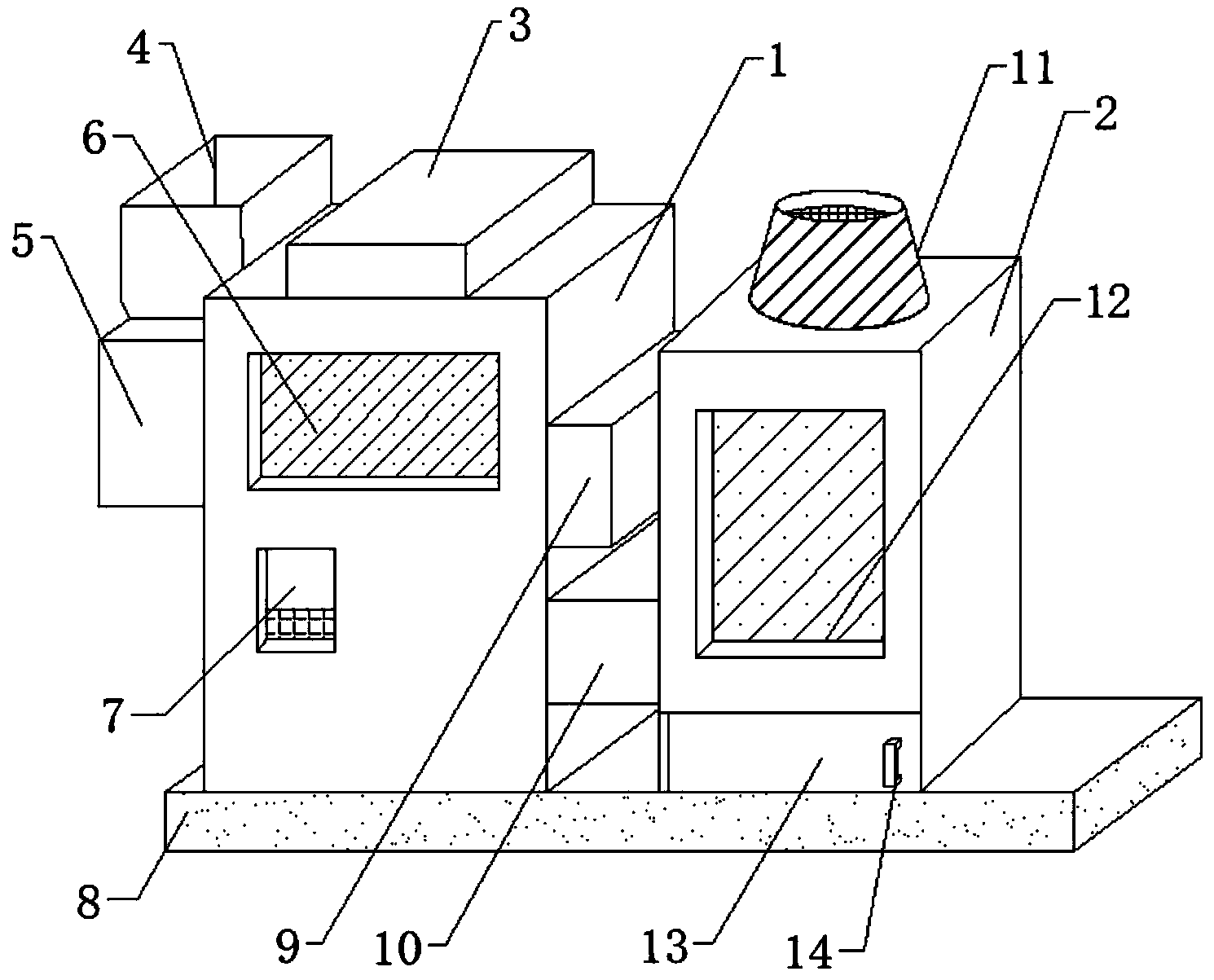

1.一种有机废渣与污泥治理设备，包括设备主体(1)和焚烧仓(2)，其特征在于：所述设备主体(1)的一侧通过管道(10)连接有焚烧仓(2)，所述设备主体(1)的一侧上方设置有第三机箱(9)，所述设备主体(1)的顶部连接有第一机箱(3)，所述设备主体(1)的另一侧分别设置有入料口(4)和第二机箱(5)，所述设备主体(1)的外表面上方贯穿有第一观察窗(6)，所述设备主体(1)的外表面下方设置有操作台(7)，所述焚烧仓(2)的顶部贯穿有烟囱(11)，所述焚烧仓(2)的外表面上方贯穿有第二观察窗(12)，所述焚烧仓(2)的外表面下方设置有活动门(13)，且所述活动门(13)的外表面固定有把手(14)，所述第二机箱(5)的内部设置有第一电机(17)，且所述第一电机(17)的输出端通过第一传动带(18)连接有滚轴(19)，所述第一机箱(3)的内部设置有第一气缸(15)，所述第三机箱(9)的内部设置有第二气缸(16)，所述第一气缸(15)和第二气缸(16)的输出端均连接有推板(30)，所述设备主体(1)的内部设置有混合室(20)，所述混合室(20)的底部设置有阀门(24)，所述设备主体(1)的内部下方设置有第二电机(21)，且所述第二电机(21)的输出端通过第二传动带(22)连接有输送带(23)，所述烟囱(11)的内部设置有第一滤网(25)，所述焚烧仓(2)的内部设置有焚烧室(28)，所述焚烧室(28)的顶部通过通气管道(27)连接有第二滤网(26)。
2.根据权利要求1所述的一种有机废渣与污泥治理设备，其特征在于：所述设备主体(1)和焚烧仓(2)的底部均连接有底垫(8)，且所述底垫(8)采用橡胶材料制成。
3.根据权利要求1所述的一种有机废渣与污泥治理设备，其特征在于：所述入料口(4)呈“梯形”，且所述入料口(4)的底部贯穿设备主体(1)的一侧并与混合室(20)连接。
4.根据权利要求1所述的一种有机废渣与污泥治理设备，其特征在于：所述滚轴(19)外表面设置有多个凸块，且所述滚轴(19)采用不锈钢材料制成。
5.根据权利要求1所述的一种有机废渣与污泥治理设备，其特征在于：所述第一滤网(25)和第二滤网(26)均采用金属结丝材料制成，且第二滤网(26)的横切面积与焚烧仓(2)的内部横切面积相等。
6.根据权利要求1所述的一种有机废渣与污泥治理设备，其特征在于：所述第一观察窗(6)和第二观察窗(12)均采用钢化玻璃材料制成。
7.根据权利要求1所述的一种有机废渣与污泥治理设备，其特征在于：所述焚烧室(28)的底部连接有收集盒(29)，且所述收集盒(29)的横切面积与焚烧室(28)底部的横切面积相等。
说明书
一种有机废渣与污泥治理设备
技术领域
本发明涉及有机废物治理技术领域，具体为一种有机废渣与污泥治理设备。
背景技术
有机废物治理是指对有机废弃物及其污染物进行物理、化学和生物方法治理，使其减少对环境的污染甚至变废为宝，其基本治理方法有：堆肥法、焚烧、卫生填埋、等离子体治理、热解吸、现场玻璃化及其他技术，目前，国内外针对有机废物资源化再利用的研究领域主要有：厌氧或好氧堆肥，厌氧产甲烷，发酵产氢，微生物燃料电池发电，生物、化学产品。
在现有的机废渣与污泥治理设备在进行有机废物治理的时候，大多都是简单的进行粉碎，或者其他的治理工序，在治理的过程中大多数的有机废物都较为的疏松，在进行治理的时候无法同时进行大量的治理，治理工作低下，同时，传统的机废渣与污泥治理设备在治理有机废物的过程中，如焚烧的时候会产生大量的有害气体排出至周围，影响周围的环境。
发明内容
本发明的目的在于提供一种有机废渣与污泥治理设备，以解决上述背景技术中提出有机废物都较为的疏松，在进行治理的时候无法同时进行大量的治理和焚烧的时候会产生大量的有害气体排出至周围，影响周围的环境的问题。
为实现上述目的，本发明提供如下技术方案：一种有机废渣与污泥治理设备，包括设备主体和焚烧仓，所述设备主体的一侧通过管道连接有焚烧仓，所述设备主体的一侧上方设置有第三机箱，所述设备主体的顶部连接有第一机箱，所述设备主体的另一侧分别设置有入料口和第二机箱，所述设备主体的外表面上方贯穿有第一观察窗，所述设备主体的外表面下方设置有操作台，所述焚烧仓的顶部贯穿有烟囱，所述焚烧仓的外表面上方贯穿有第二观察窗，所述焚烧仓的外表面下方设置有活动门，且所述活动门的外表面固定有把手，所述第二机箱的内部设置有第一电机，且所述第一电机的输出端通过第一传动带连接有滚轴，所述第一机箱的内部设置有第一气缸，所述第三机箱的内部设置有第二气缸，所述第一气缸和第二气缸的输出端均连接有推板，所述设备主体的内部设置有混合室，所述混合室的底部设置有阀门，所述设备主体的内部下方设置有第二电机，且所述第二电机的输出端通过第二传动带连接有输送带，所述烟囱的内部设置有第一滤网，所述焚烧仓的内部设置有焚烧室，所述焚烧室的顶部通过通气管道连接有第二滤网。
优选地，所述设备主体和焚烧仓的底部均连接有底垫，且所述底垫采用橡胶材料制成。
优选地，所述入料口呈“梯形”，且所述入料口的底部贯穿设备主体的一侧并与混合室连接。
优选地，所述滚轴外表面设置有多个凸块，且所述滚轴采用不锈钢材料制成。
优选地，所述第一滤网和第二滤网均采用金属结丝材料制成，且第二滤网的横切面积与焚烧仓的内部横切面积相等。
优选地，所述第一观察窗和第二观察窗均采用钢化玻璃材料制成。
优选地，所述焚烧室的底部连接有收集盒，且所述收集盒的横切面积与焚烧室底部的横切面积相等。
与现有技术相比，本发明的有益效果是：该种有机废渣与污泥治理设备设置有第一气缸、第二气缸、推板和第一电机，第一电机的输出端通过第一传动带带动滚轴进行旋转，滚轴的外表面设置有多个凸块，可以在滚动的时候对入料口内部的有机废渣与污泥产生些许的粉碎效果，当有机废渣与污泥进入混合室时，第一气缸和第二气缸带动推板将混合室内部的有机废渣与污泥进行挤压，缩小有机废渣与污泥的所占面积，增加设备内部的使用空间，解决了有机废物都较为的疏松，在进行治理的时候无法同时进行大量的治理的问题，同时，本发明还设置有第一滤网和第二滤网，第一滤网和第二滤网均采用金属结丝材料制成，具有极强的吸附性，且第二滤网的横切面积与焚烧室的内部横切面积相等，在进行工作时可以更加全面的对所产生的废气进行初步的过滤，初步过滤的废气继续向上，到达烟囱的内部，烟囱的内部设置有第一滤网，可以将一次过滤后的废气进行二次的过滤，防止废气中的大量有害物质进入周围的环境中，解决了焚烧的时候会产生大量的有害气体排出至周围，影响周围的环境的问题。
