申请日2017.08.23
公开(公告)日2018.03.23
IPC分类号C02F7/00; C02F103/32
摘要
本实用新型公开了一种用于回收马铃薯淀粉生产废水的装置，包括池体，所述池体上靠近其一侧的上表面设置有搅拌机构，所述池体上靠近另一侧的上表面设置有曝气机构，所述搅拌机构包括驱动电机，所述驱动电机固定连接在池体上靠近其一侧的上表面，所述驱动电机输出轴的外壁固定连接有链条齿轮，所述链条齿轮的外壁活动连接有传动链条一，所述链条齿轮的外壁通过传动链条一传动连接有双联齿轮，所述双联齿轮上靠近其侧面的外壁活动连接有传动链条二，所述双联齿轮上靠近其侧面的外壁通过传递链条二传动连接有从动齿轮。本实用新型，通过上述等结构之间的配合，使絮凝效果更好，效率更高。
权利要求书

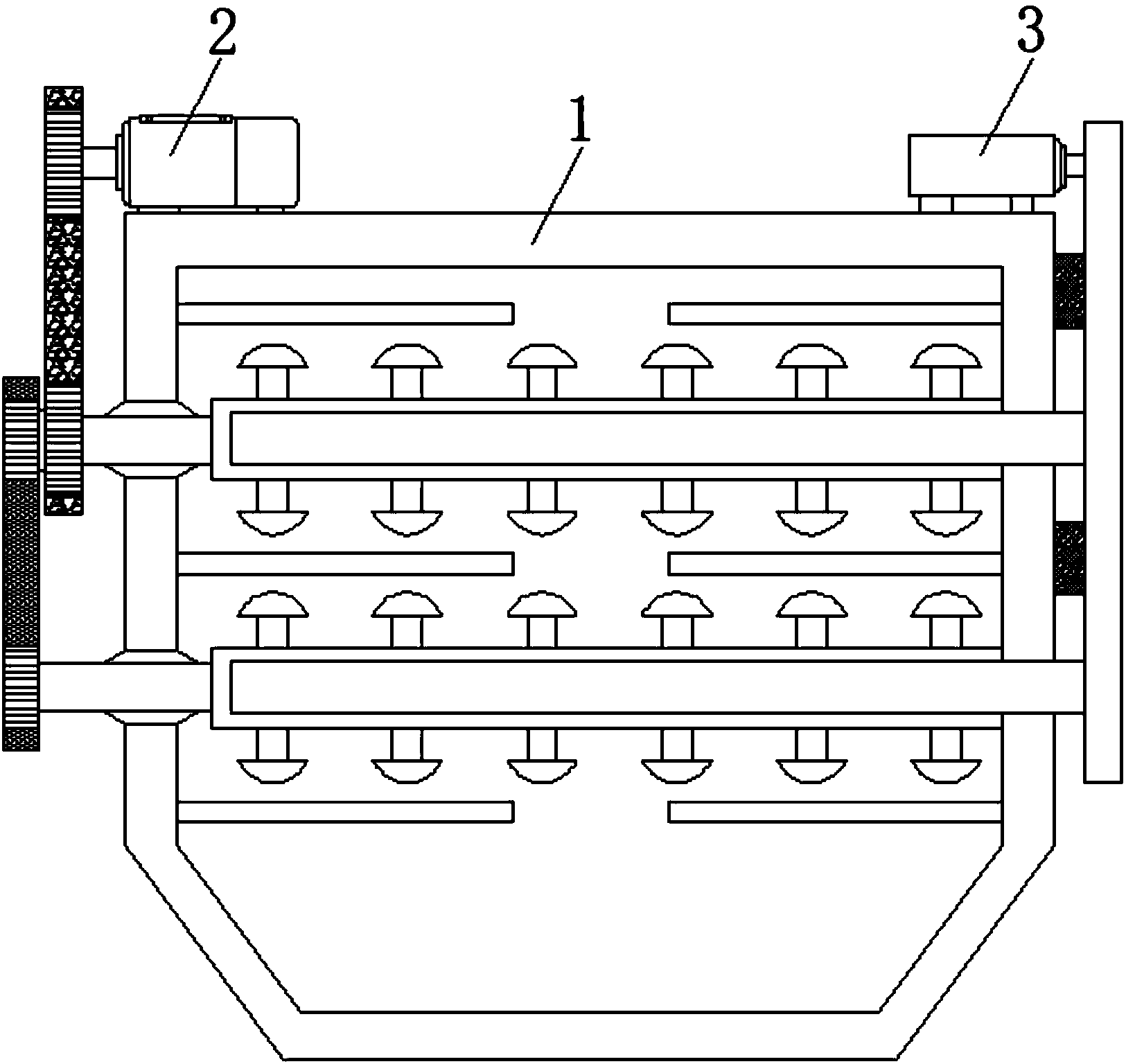

1.一种用于回收马铃薯淀粉生产废水的装置，包括池体(1)，其特征在于：所述池体(1)上靠近其一侧的上表面设置有搅拌机构(2)，所述池体(1)上靠近另一侧的上表面设置有曝气机构(3);
所述搅拌机构(2)包括驱动电机(4)，所述驱动电机(4)固定连接在池体(1)上靠近其一侧的上表面，所述驱动电机(4)输出轴的外壁固定连接有链条齿轮(5)，所述链条齿轮(5)的外壁活动连接有传动链条一(6)，所述链条齿轮(5)的外壁通过传动链条一(6)传动连接有双联齿轮(7)，所述双联齿轮(7)上靠近其侧面的外壁活动连接有传动链条二(8)，所述双联齿轮(7)上靠近其侧面的外壁通过传递链条二(8)传动连接有从动齿轮(9)，所述双联齿轮(7)的内壁与从动齿轮(9)的内壁固定连接有旋转轴(10)，池体(1)的一侧开设有轴孔，所述旋转轴(10)的侧面穿过轴孔并固定连接有套接管(11)，所述套接管(11)的侧面与池体(1)腔内的内壁活动连接，所述套接管(11)的外壁固定连接有曝气管(12)，所述曝气管(12)的底部固定连接有弧形喷头(13);
所述曝气机构(3)包括空气压缩机(14)，所述空气压缩机(14)固定连接在池体(1)上靠近另一侧的上表面，所述空气压缩机(14)输出端的侧面固定连接有曝气干管(15)，所述曝气干管(15)的侧面固定连接有曝气支管(16)，池体(1)的另一侧与套接管(11)的侧面均开设有通孔，所述曝气干管(15)的侧面穿过通孔并通过通孔套接管(11)与套接，所述曝气支管(16)的外壁开设有曝气孔。
2.根据权利要求1所述的一种用于回收马铃薯淀粉生产废水的装置，其特征在于：所述池体(1)一侧开设轴孔的内壁与另一侧开设通孔的内壁均设置有密封圈。
3.根据权利要求1所述的一种用于回收马铃薯淀粉生产废水 的装置，其特征在于：所述池体(1)的一侧设置固定块，且固定块的侧面与曝气干管(15)固定连接。
4.根据权利要求1所述的一种用于回收马铃薯淀粉生产废水的装置，其特征在于：所述驱动电机(4)与空气压缩机(14)的底部均设置有橡胶减震垫。
5.根据权利要求1所述的一种用于回收马铃薯淀粉生产废水的装置，其特征在于：所述曝气管(12)的数量为二十四个，且二十四个曝气管(12)管内的内壁设置有切割网。
说明书
一种用于回收马铃薯淀粉生产废水的装置
技术领域
本实用新型涉及回收马铃薯淀粉生产废水装置技术领域，具体为一种用于回收马铃薯淀粉生产废水的装置。
背景技术
絮凝法处理马铃薯废水具有占地面积小，投资少，工序简单等优势，但絮凝法通常难以一步处理达标。本发明结构设计采用絮凝和紫外照射相结合的两步法深度处理的装置，可以大幅提高马铃薯淀粉废水的处理效果。如中国专利CN205241421公开的一种马铃薯淀粉废水无害化处理装置，该方案通过将马铃薯淀粉废水通入到池体内，且絮凝剂添加设备通过絮凝剂输送管与马铃薯淀粉废水管连接，絮凝剂在絮凝剂溶解池中溶解后由提升泵送至絮凝剂输送管进而送至马铃薯淀粉废水管中。马铃薯淀粉废水送至池体，待池体装满后停止送水，开启空气压缩机并调节气阀，控制控制曝气量大小使废水与絮凝剂充分混合，关闭气阀，静置沉淀至分钟，将池底絮凝沉淀物由底部排空口放出，以避免加入氧化剂进行搅拌时，池底絮凝沉淀再次与废水混合。由计量泵从加药口投加pH调节剂，根据pH在线监测探头测试结果，调节pH至-后，开始投加氧化剂并开启气阀使废水与氧化剂溶液充分混合均匀，同时打开紫外灯进行照射氧化，照射至小时后静置沉淀。在池体上的可视化窗口可设置在排水管道一侧，工作人员可根据废水氧化处理后絮凝沉淀物沉淀高度，开启相应高度的排水管道分管道的电磁阀将处理后废水排出。但该方案中依靠曝气装置，使废水与絮凝剂充进行混合，其结构单一，絮凝效果不佳且效率低。
实用新型内容
本实用新型的目的在于提供一种用于回收马铃薯淀粉生产废水的装置，具备了使絮凝效果更好，效率更高的优点，解决了依靠传统的曝气装置，使废水与絮凝剂充进行混合，其结构单一，絮凝效果不佳且效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于回收马铃薯淀粉生产废水的装置，包括池体，所述池体上靠近其一侧的上表面设置有搅拌机构，所述池体上靠近另一侧的上表面设置有曝气机构。
所述搅拌机构包括驱动电机，所述驱动电机固定连接在池体上靠近其一侧的上表面，所述驱动电机输出轴的外壁固定连接有链条齿轮，所述链条齿轮的外壁活动连接有传动链条一，所述链条齿轮的外壁通过传动链条一传动连接有双联齿轮，所述双联齿轮上靠近其侧面的外壁活动连接有传动链条二，所述双联齿轮上靠近其侧面的外壁通过传递链条二传动连接有从动齿轮，所述双联齿轮的内壁与从动齿轮的内壁固定连接有旋转轴，池体的一侧开设有轴孔，所述旋转轴的侧面穿过轴孔并固定连接有套接管，所述套接管的侧面与池体腔内的内壁活动连接，所述套接管的外壁固定连接有曝气管，所述曝气管的底部固定连接有弧形喷头。
所述曝气机构包括空气压缩机，所述空气压缩机固定连接在池体上靠近另一侧的上表面，所述空气压缩机输出端的侧面固定连接有曝气干管，所述曝气干管的侧面固定连接有曝气支管，池体的另一侧与套接管的侧面均开设有通孔，所述曝气干管的侧面穿过通孔并通过通孔套接管与套接，所述曝气支管的外壁开设有曝气孔。
优选的，所述池体一侧开设轴孔的内壁与另一侧开设通孔的内壁均设置有密封圈。
优选的，所述池体的一侧设置固定块，且固定块的侧面与曝气干管固定连接。
优选的，所述驱动电机与空气压缩机的底部均设置有橡胶减震垫。
优选的，所述曝气管的数量为二十四个，且二十四个曝气管管内的内壁设置有切割网。
与现有技术相比，本实用新型的有益效果是通过驱动电机、链条齿轮、传动链条一、双联齿轮、传动链条二和从动齿轮之间的配合，启动驱动电机，通过输出轴的运作带动链条齿轮的转动，通过传递作用，使双联齿轮与从动齿轮同步转动，通过旋转轴、套接管、曝气管和弧形喷头之间的配合，由于两个旋转轴上靠近其侧面的外壁分别固定连接在双联齿轮与从动齿轮的内壁，所以旋转轴根据双联齿轮与从动齿轮的转动而同步转动，通过传递作用，使曝气管和弧形喷头一起进行转动，通过空气压缩机、曝气干管和曝气支管之间的配合，搅拌的同时启动空气压缩机，通过传递作用，使压缩后的空气从曝气干管外壁开设的曝气孔排出，进而曝气管将空气曝入池体内的污水中，形成大量的气泡，此时套接管的转动带动曝气管转动，使得曝气管在污水中曝入螺旋状气流，同时曝气管可以对污水进行搅拌，使得曝入的空气分散均匀，并能够切割污水中的气泡，提高注入水体中空气破碎程度，可以有效提高氧气的吸收率;在曝气管上设置弧形喷头，可以扩大曝入空气范围，进而提高了曝气的效率。通过上述结构之间的配合，使絮凝效果更好，效率更高。
