申请日2017.08.23
公开(公告)日2018.03.23
IPC分类号C02F9/02
摘要
本实用新型涉及一种耐用型微废水净水器，包括外壳体及置于外壳体内腔的过滤装置;1、显示面板加触屏操作方式，操作简便，且便于用户直观的观察设备运行情况，安全可靠。2、滤芯壳体之间设置加强筋，提升设备整体的结构稳定性，尤其对墙面安装的设备，有效提升设备安装稳定性，延长设备使用寿命。3、24V安全电压，使用更加安全。4、在RO膜过滤装置的浓缩水出口连接有并联的废水比阀及冲洗电磁阀，有效利用可回收再利用的浓缩水，并对高浓度的废水进行智能排放。本实用新型设计合理，适合大规模推广。
权利要求书
1.一种耐用型微废水净水器，其特征在于，包括外壳体及置于外壳体内腔的过滤装置;
所述外壳体包括：面板及罩壳，所述罩壳内设有多个滤芯壳体，所述面板嵌于所述罩壳前端，在所述面板上设有显示面板及触屏按键，在所述罩壳侧面的下端设有24V电源接口及多个管接口，在所述罩壳背面设有安装孔及检修口，在所述罩壳底面的四周及中部均设有支撑脚，在所述滤芯壳体之间设有至少一个加强筋;
所述过滤装置包括：PP棉过滤装置、颗粒活性炭过滤装置、块状活性炭过滤装置、增压泵、RO膜过滤装置、小T33过滤装置及储水桶，在所述PP棉过滤装置前端连接进水球阀及用于保护设备的低压开关，在所述PP棉过滤装置与颗粒活性炭过滤装置之间设有进水电磁阀，在所述增压泵上连接有变压器，在所述RO膜过滤装置的浓缩水出口连接有并联的废水比阀及冲洗电磁阀，在所述RO膜过滤装置与小T33过滤装置之间设有高压开关，在所述小T33过滤装置出口连接有纯水龙头。
2.根据权利要求1所述的一种耐用型微废水净水器，其特征在于，所述多个接口包括：净水龙头管接口、废水管接口、水源进水管接口及蓄水口管接口，在所述每个接口上均设有安装标识。
3.根据权利要求1所述的一种耐用型微废水净水器，其特征在于，所述滤芯壳体包括与所述罩壳一体成型的罐体及上盖，所述罐体及上盖内均设有密封圈。
4.根据权利要求1所述的一种耐用型微废水净水器，其特征在于，所述PP棉过滤装置的过滤精度为≤5μm。
5.根据权利要求1所述的一种耐用型微废水 净水器，其特征在于，所述颗粒活性炭过滤装置及小T33过滤装置内填充有椰壳活性炭滤料。
6.根据权利要求1所述的一种耐用型微废水净水器，其特征在于，所述RO膜过滤装置过滤精度为小于等于0.0001μm。
说明书
一种耐用型微废水净水器
技术领域
本实用新型涉及家庭用水的净化处理设备，尤其涉及一种耐用型微废水净水器。
背景技术
现有的净水机在生成纯水的过程中需要产生大量的废水，现在净水机的废水率在1：3-1：7之间，废水部分通过浓水排水口排放出去。废水比例高，造成人们用水成本增加，且对水资源是一种浪费。此外，在浪费水的同时也加大了预处理滤芯的工作负荷，即缩短了预处理滤芯的使用寿命。同时，现有的净水器安装过程相对复杂，不仅需要专业的设备辅助，通常还需要专业的安装师傅上门安装。尤其是针对网购的用户，设备购买后设备如何安装，是个不小的困扰。
发明内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种便于安装、经久耐用的废水净水器。
本实用新型解决上述技术问题所采用的技术方案为：一种耐用型微废水净水器，包括外壳体及置于外壳体内腔的过滤装置;

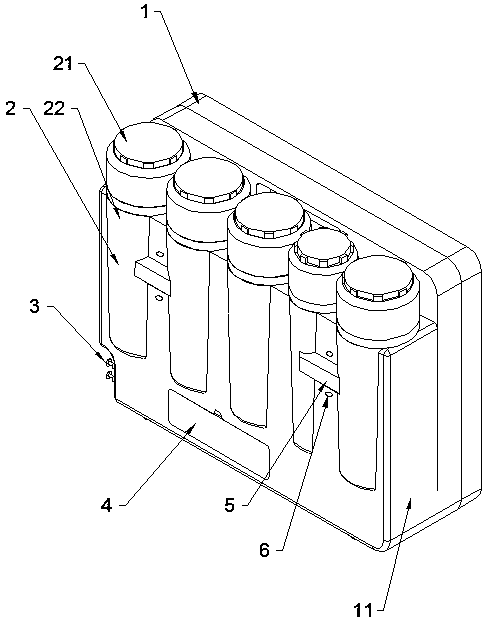

所述外壳体包括：面板及罩壳，所述罩壳内设有多个滤芯壳体，所述面板嵌于所述罩壳前端，在所述面板上设有显示面板及触屏按键，在所述罩壳侧面的下端设有24V电源接口及多个管接口，在所述罩壳背面设有安装孔及检修口，在所述罩壳底面的四周及中部均设有支撑脚，在所述滤芯壳体之间设有至少一个加强筋;
所述过滤装置包括：PP棉过滤装置、颗粒活性炭过滤装置、块状活性炭过滤装置、增压泵、RO膜过滤装置、小T33过滤装置及储水桶，在所述PP棉过滤装置前端连接进水球阀及用于保护设备的低压开关，在所述PP棉过滤装置与颗粒活性炭过滤装置之间设有进水电磁阀，在所述增压泵上连接有变压器，在所述RO膜过滤装置的浓缩水出口连接有并联的废水比阀及冲洗电磁阀，在所述RO膜过滤装置与小T33过滤装置之间设有高压开关，在所述小T33过滤装置出口连接有纯水龙头。
进一步的，所述多个接口包括：净水龙头管接口、废水管接口、水源进水管接口及蓄水口管接口，在所述每个接口上均设有安装标识。便于用户自行安装，消除因设备安装错误而导致设备运行出现故障的问题。
进一步的，所述滤芯壳体包括与所述罩壳一体成型的罐体及上盖，所述罐体及上盖内均设有密封圈。密封性好，安全卫生。
进一步的，所述PP棉过滤装置的过滤精度为≤5μm。过滤精度高，水质有保障。
进一步的，所述颗粒活性炭过滤装置及小T33过滤装置内填充有椰壳活性炭滤料。有效去除水中杂质，水质更安全、甘醇。
进一步的，所述RO膜过滤装置过滤精度为小于等于0.0001μm。过滤精度高，水质有保障。
与现有技术相比，本实用新型的有益效果是：1、显示面板加触屏操作方式，操作简便，且便于用户直观的观察设备运行情况，安全可靠。2、滤芯壳体之间设置加强筋，提升设备整体的结构稳定性，尤其对墙面安装的设备，有效提升设备安装稳定性，延长设备使用寿命。3、24V安全电压，使用更加安全。4、在RO膜过滤装置的浓缩水出口连接有并联的废水比阀及冲洗电磁阀，有效利用可回收再利用的浓缩水，并对高浓度的废水进行智能排放。本实用新型设计合理，适合大规模推广。
