申请日2017.08.23
公开(公告)日2017.12.12
IPC分类号C02F1/04; C02F1/00
摘要
本发明公开了一种多用途抗冲击废水处理器，包括空心结构的加热体，所述加热体的底端设置有蒸汽管，所述加热体底端蒸汽管的两侧密封设安装有进水管、出水管，所述蒸汽管密封连接涡轮发电机的涡轮腔，所述涡轮腔上设置有排气口;所述加热体的顶端固定连接有旋转架，所述旋转架传动连接有使加热体旋转的驱动电机，所述驱动电机的传动轴的轴线与加热体的轴线重合;所述加热体套接有轴承，所述轴承一体连接有支架，所述支架的底端设置有带动污水处理器移动的带刹万向轮;所述加热体的顶端设置有电源接入装置，该发明废水蒸发效率高，而且设置有能量回收功能，利用废水产生的蒸汽进行发电，可节省大量电能。
权利要求书

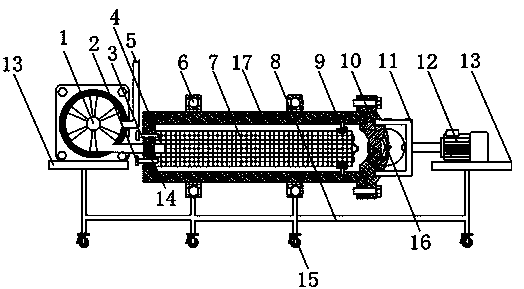

1.一种多用途抗冲击废水处理器，其特征在于，包括空心结构的加热体(17)，所述加热体(17)的底端设置有蒸汽管(4)，所述加热体(17)底端蒸汽管(4)的两侧密封设安装有进水管(2)、出水管(3)，所述蒸汽管(4)密封连接涡轮发电机的涡轮腔(1)，所述涡轮腔(1)上设置有排气口(5);
所述加热体(17)的顶端固定连接有旋转架(11)，所述旋转架(11)传动连接有使加热体(17)旋转的驱动电机(12)，所述驱动电机(12)的传动轴的轴线与加热体(17)的轴线重合;
所述加热体(17)套接有轴承(6)，所述轴承(6)一体连接有支架(8)，所述支架(8)的底端设置有带动污水处理器移动的带刹万向轮(15);
所述加热体(17)的顶端设置有电源接入装置(16)。
2.根据权利要求1所述的一种多用途抗冲击废水处理器，其特征在于，所述加热体(17)顶端通过螺纹固定有密封盖(10)，所述加热体(17)的内部靠近密封盖(10)设置有固定夹(9)，所述固定夹(9)固定有滤芯(7)。
3.根据权利要求1所述的一种多用途抗冲击废水处理器，其特征在于，所述蒸汽管(4)与加热体(17)连接处设置有密封轴承(14)。
4.根据权利要求1所述的一种多用途抗冲击废水处理器，其特征在于，所述涡轮腔(1)与带有涡轮扇的涡轮发电机的轴密封连接。
5.根据权利要求4所述的一种多用途抗冲击废水处理器，其特征在于，所述支架(8)在加热体的两端分别设置有用于支撑涡轮发电机和驱动电机的支撑板(13)。
6.根据权利要求4所述的一种多用途抗冲击废水处理器，其特征在于，所述电源接入装置(16)设置在密封盖(10)的内部并且与加热体(17)的轴线垂直相交，所述电源接入装置(16)与密封盖(10)轴承连接。
7.根据权利要求1所述的一种多用途抗冲击废水 处理器，其特征在于，所述进水管(2)与出水管(3)上分别设置有控制废水进出的阀门。
说明书
一种多用途抗冲击废水处理器
技术领域
本发明涉及水处理领域，尤其涉及一种水处理装置，具体的说是一种多用途抗冲击废水处理器。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等，印刷废水、造纸废水、石油开采与加工废水、药品行业废水总量巨大且逐年增加，如果排放前不对其进行处理废水中高浓度的可溶性无机盐和难降解的有毒有机物会造成严重的环境污染，对土壤、地表生物、地表水和地下水造成破坏，因此研究有效的高盐有机废水的处理技术是十分必要的。
发明内容
本发明的目的在于提供一种多用途抗冲击废水处理器，目的在于解决含有毒有机物以及高浓度无机盐的的废水处理问题。
本发明通过下述技术方案实现：
一种多用途抗冲击废水处理器，包括空心结构的加热体，所述加热体的底端设置有蒸汽管，所述加热体底端蒸汽管的两侧密封设安装有进水管、出水管，所述蒸汽管密封连接涡轮发电机的涡轮腔，所述涡轮腔上设置有排气口;所述加热体的顶端固定连接有旋转架，所述旋转架传动连接有使加热体旋转的驱动电机，所述驱动电机的传动轴的轴线与加热体的轴线重合;所述加热体套接有轴承，所述轴承一体连接有支架，所述支架的底端设置有带动污水处理器移动的带刹万向轮;所述加热体的顶端设置有电源接入装置。
优选地，所述加热体顶端通过螺纹固定有密封盖，所述加热体的内部靠近密封盖设置有固定夹，所述固定夹固定有滤芯，所述滤芯靠近密封盖的一端设置有把手，把手方便将滤芯取出。
优选地，所述蒸汽管与加热体连接处设置有密封轴承，密封轴承使加热体旋转过程中蒸汽管不旋转，使加热体与蒸汽管之间密封连接。
优选地，所述涡轮腔与带有涡轮扇的涡轮发电机的轴密封连接。
优选地，所述支架在加热体的两端分别设置有用于支撑涡轮发电机和驱动电机的支撑板。
优选地，所述电源接入装置设置在密封盖的内部并且与加热体的轴线垂直相交，所述电源接入装置与密封盖轴承连接。
本发明与现有技术相比，具有以下优点及有益效果：
(1)采用旋转加热的方式，使废水在与加热体流动接触，使水体达到更好的受热效果，提高污水的蒸发效率。
(2)废气管底端设置有涡轮发电机，对废水的产生的蒸汽回收利用，涡轮发电机连接有蓄电箱，蓄电箱将电能传输给驱动电机。
(3)在加热体内部设置有滤芯，滤芯一方面可以防止水中的杂质与加热体接触，保证加热体表面光滑、整洁，保证加热体的热传导率。
(4)废水处理器底部设有带刹万向轮，方便移动。
