申请日2018.08.03
公开(公告)日2018.11.02
IPC分类号C02F11/12; C02F1/28
摘要
本发明公开了一种基于MVR的污泥干化装置，包括机箱体，所述机箱体内部的顶端设置有破碎箱，且机箱体上表面的一侧设置有与破碎箱相连通的污泥进口，所述机箱体内部的中间位置处通过支架固定有干化箱，且机箱体内部的底部一侧安装有MVR蒸汽压缩机，所述干化箱的顶部与破碎箱的底部之间连接有下料管道，且干化箱底部的一侧与MVR蒸汽压缩机顶部的一侧之间连接有蒸汽通道，本发明能够实现干污泥残留的热量进行回收，防止资源浪费，同时避免对环境造成二次污染，实现装置节能环保，同时实现冷凝水净化，去除冷凝水的杂质，以便于外部使用，还实现了装置吸声降噪，防止噪音污染，提高了工人工作的环境质量，便于工人工作。
权利要求书

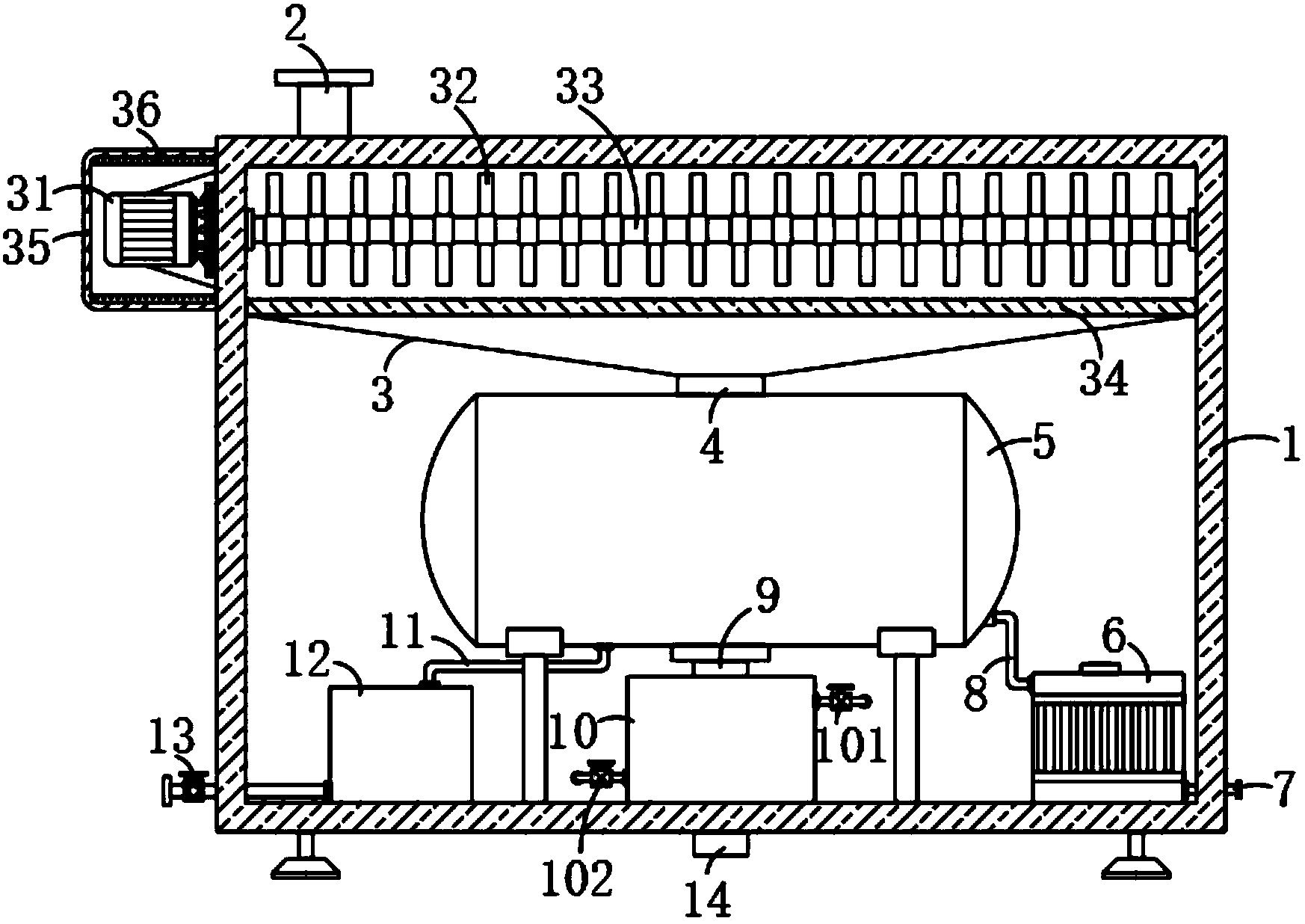

1.一种基于MVR的污泥干化装置，包括机箱体(1)，其特征在于：所述机箱体(1)内部的顶端设置有破碎箱(3)，且机箱体(1)上表面的一侧设置有与破碎箱(3)相连通的污泥进口(2)，所述机箱体(1)内部的中间位置处通过支架固定有干化箱(5)，且机箱体(1)内部的底部一侧安装有MVR蒸汽压缩机(6)，所述干化箱(5)的顶部与破碎箱(3)的底部之间连接有下料管道(4)，且干化箱(5)底部的一侧与MVR蒸汽压缩机(6)顶部的一侧之间连接有蒸汽通道(8)，所述MVR蒸汽压缩机(6)的一侧连接有进气管(7)，所述干化箱(5)的底部通过输料阀(9)连接有热量回收箱(10)，所述机箱体(1)内部底部相对于MVR蒸汽压缩机(6)的一侧安装有过滤箱(12)，且机箱体(1)的底端设置有与热量回收箱(10)相连通的干污泥出口(14)，所述过滤箱(12)的顶部与干化箱(5)的底部之间连接有冷凝水管(11)，且过滤箱(12)的一侧通过管道连接有排水阀(13)，所述机箱体(1)前表面的一侧安装有控制器(15)，所述MVR蒸汽压缩机(6)与控制器(15)电性连接。
2.根据权利要求1所述的一种基于MVR的污泥干化装置，其特征在于：所述破碎箱(3)的一侧安装有破碎电机(31)，且破碎箱(3)的内部设置有与破碎电机(31)转动连接的破碎轴(32)，所述破碎电机(31)的外部安装有机罩(35)，且机罩(35)的内壁安装有隔音板(36)，所述破碎轴(32)上等距离固定有若干个破碎绞刀(33)，所述破碎箱(3)内部靠近破碎绞刀(33)的下方位置处安装有过滤网(34)，所述破碎电机(31)与控制器(15)电性连接。
3.根据权利要求1所述的一种基于MVR的污泥干化装置，其特征在于：所述热量回收箱(10)内壁的两侧对称安装有两个交错分布的导热板(103)，且两个导热板(103)的一端之间连接有输水管(104)，所述热量回收箱(10)的一侧连接有与其中一个导热板(103)相连通的进水阀(101)，且热量回收箱(10)相对于进水阀(101)的一侧连接有与另外一个导热板(103)相连通的排水阀(102)。
4.根据权利要求1所述的一种基于MVR的污泥干化装置，其特征在于：所述过滤箱(12)的内部安装有三个活性炭过滤网(121)，且三个活性炭过滤网(121)沿竖直方向等距离分布。
5.根据权利要求1所述的一种基于MVR的污泥干化装置，其特征在于：所述干化箱(5)的内部通过支架安装有内箱体(51)，且干化箱(5)内部的顶端设置有冷凝板(52)，所述内箱体(51)的内部通过支架固定有加热箱(53)，且内箱体(51)的上表面对称开设有两个排气口(54)。
6.根据权利要求2所述的一种基于MVR的污泥干化装置，其特征在于：所述隔音板(36)的中间位置处设置有中空层(361)，且隔音板(36)的内壁两侧对称安装有蜂窝板(362)，两个所述蜂窝板(362)的内部设置有泡沫层(363)，且两个蜂窝板(362)与中空层(361)之间均沿竖直方向等距离安装有若干个倒喇叭(364)。
说明书
一种基于MVR的污泥干化装置
技术领域
本发明属于MVR技术领域，具体涉及一种基于MVR的污泥干化装置。
背景技术
MVR即机械式蒸汽再压缩技术，是利用蒸发系统自身产生的二次蒸汽及其能量，将低品位的蒸汽经压缩机的机械做功提升为高品位的蒸汽热源，MVR主要运用于蒸发浓缩物料，与传统的多效蒸发相比，具有节能优势，目前国内已成功运用在化工废水零排放、糖醇有机浓缩、制药中间体浓缩、精馏乏汽利用等方面。
但是目前市场上的MVR污泥干化装置在污泥干化过程中仍然存在一定的缺陷，例如，污泥干化后形成干污泥，残留热量，直接排出，容易造成能源损失，且对环境造成二次污染，另外装置工作时容易产生噪音，容易造成噪音污染，影响工人工作。
发明内容
本发明的目的在于提供一种基于MVR的污泥干化装置，以解决上述背景技术中提出的污泥干化后形成干污泥，残留热量，直接排出，容易造成能源损失，且对环境造成二次污染，另外装置工作时容易产生噪音，容易造成噪音污染，影响工人工作的问题。
为实现上述目的，本发明提供如下技术方案：一种基于MVR的污泥干化装置，包括机箱体，所述机箱体内部的顶端设置有破碎箱，且机箱体上表面的一侧设置有与破碎箱相连通的污泥进口，所述机箱体内部的中间位置处通过支架固定有干化箱，且机箱体内部的底部一侧安装有MVR蒸汽压缩机，所述干化箱的顶部与破碎箱的底部之间连接有下料管道，且干化箱底部的一侧与MVR蒸汽压缩机顶部的一侧之间连接有蒸汽通道，所述MVR蒸汽压缩机的一侧连接有进气管，所述干化箱的底部通过输料阀连接有热量回收箱，所述机箱体内部底部相对于MVR蒸汽压缩机的一侧安装有过滤箱，且机箱体的底端设置有与热量回收箱相连通的干污泥出口，所述过滤箱的顶部与干化箱的底部之间连接有冷凝水管，且过滤箱的一侧通过管道连接有排水阀，所述机箱体前表面的一侧安装有控制器，所述MVR蒸汽压缩机与控制器电性连接。
优选的，所述破碎箱的一侧安装有破碎电机，且破碎箱的内部设置有与破碎电机转动连接的破碎轴，所述破碎电机的外部安装有机罩，且机罩的内壁安装有隔音板，所述破碎轴上等距离固定有若干个破碎绞刀，所述破碎箱内部靠近破碎绞刀的下方位置处安装有过滤网，所述破碎电机与控制器电性连接。
优选的，所述热量回收箱内壁的两侧对称安装有两个交错分布的导热板，且两个导热板的一端之间连接有输水管，所述热量回收箱的一侧连接有与其中一个导热板相连通的进水阀，且热量回收箱相对于进水阀的一侧连接有与另外一个导热板相连通的排水阀。
优选的，所述过滤箱的内部安装有三个活性炭过滤网，且三个活性炭过滤网沿竖直方向等距离分布。
优选的，所述干化箱的内部通过支架安装有内箱体，且干化箱内部的顶端设置有冷凝板，所述内箱体的内部通过支架固定有加热箱，且内箱体的上表面对称开设有两个排气口。
优选的，所述隔音板的中间位置处设置有中空层，且隔音板的内壁两侧对称安装有蜂窝板，两个所述蜂窝板的内部设置有泡沫层，且两个蜂窝板与中空层之间均沿竖直方向等距离安装有若干个倒喇叭。
与现有技术相比，本发明的有益效果是：
(1)本发明设置了热量回收箱、进水阀、排水阀、导热板和输水管，在干化过程中，工人可打开输料阀，干污泥由输料阀排进热量回收箱中，此时，工人可打开进水阀将外部冷水加进其中一个导热板中，两个导热板之间通过输水管连接，使另外一个导热板中加进冷水，干污泥沿导热板流下，并在两个导热板的导流作用下快速流动，由干污泥出口排出，在流动过程中，导热板对干污泥残留的热量进行吸收，其内部的冷水形成热水，最后由排水阀排出，以供外部使用，进而实现对干污泥残留的热量进行回收，防止热量排出造成资源浪费，同时避免对环境造成二次污染，实现装置节能环保。
(2)本发明设置了过滤箱和活性炭过滤网，在干化过程中，蒸汽由排气口排至干化箱内部，并与干化箱内部顶端的冷凝板接触进行冷凝，形成冷凝水，冷凝水在其自身重力的作用下，并沿内箱体的外壁流至干化箱内部的底部，最后由冷凝水管排进过滤箱中，过滤箱通过其内部的活性炭过滤网对冷凝水进行吸附过滤，净化后冷凝水由排水阀排出，进而达到净化的目的，去除冷凝水的杂质，以便于外部使用。
(3)本发明设置了由中空层、蜂窝板、泡沫层和倒喇叭组成的隔音板，在干化过程中，破碎电机工作转动容易产生噪音，机罩内部的隔音板通过其内部的中空层、蜂窝板和泡沫层将噪音阻隔，并利用喇叭正向放大声音，反向消音的原理使噪音在倒喇叭的作用下将噪音吸收，进而实现装置的吸声降噪，防止噪音污染，提高了工人工作的环境质量，便于工人工作。
