申请日2018.10.17
公开(公告)日2019.01.01
IPC分类号C02F1/46; C02F1/461
摘要

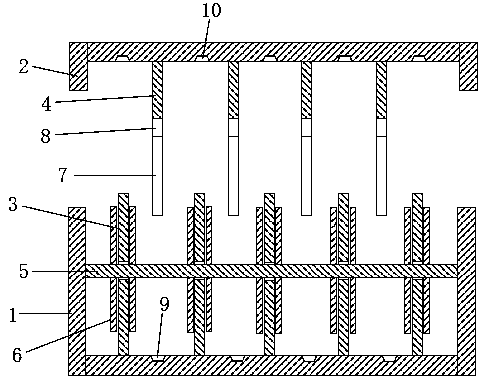

本发明提供了一种电化学水处理装置及其装配方法，所述的装置，包括第一壳体、第二壳体、至少一个第一电极板、至少一个第二电极板、转轴，以及刮刀结构;所述转轴与所述第一电极板均设置于所述第一壳体，且所述转轴依次穿过一个或多个第一电极板，所述刮刀结构设置于所述转轴;所述第二电极板设置于所述第二壳体;所述第一壳体与所述第二壳体能够可拆卸的装配，所述第一壳体与所述第二壳体装配后能够形成腔体，且装配后所述第一电极板、所述第二电极板、所述刮刀结构，以及至少部分所述转轴均位于所述腔体内，每个所述第二电极板与至少一个所述第一电极板相邻间隔。本发明可有利于降低第一电极板与第二电极板之间的间距，进一步提高水处理的效果。
权利要求书
1.一种电化学水处理装置，其特征在于，包括第一壳体、第二壳体、至少一个第一电极板、至少一个第二电极板、转轴，以及至少一个用于挂拭所述第一电极板和/或所述第二电极板表面的刮刀结构;
所述转轴与所述第一电极板均设置于所述第一壳体，且所述转轴依次穿过一个或多个第一电极板，所述刮刀结构设置于所述转轴;所述第二电极板设置于所述第二壳体;
所述第一壳体与所述第二壳体能够可拆卸的装配，所述第一壳体与所述第二壳体装配后能够形成腔体，且装配后所述第一电极板、所述第二电极板、所述刮刀结构，以及至少部分所述转轴均位于所述腔体内，每个所述第二电极板与至少一个所述第一电极板相邻间隔。
2.根据权利要求1所述的装置，其特征在于，所述第二电极板设有开口，所述开口的宽度与所述转轴的直径相匹配。
3.根据权利要求2所述的装置，其特征在于，所述第二电极板为具有内孔的环状，所述开口分别延伸至所述第二电极板的外边缘与所述内孔，所述内孔的直径与所述转轴的直径相匹配。
4.根据权利要求1至3任一项所述的装置，其特征在于，所述第一壳体设有至少一个第一卡槽，所述第二壳体设有至少一个第二卡槽，所述第一壳体与所述第二壳体装配后，所述第二电极板能够插入所述第一卡槽，所述第一电极板能够插入所述第二卡槽。
5.根据权利要求4所述的装置，其特征在于，所述第一卡槽和/或所述第二卡槽为绝缘槽，所述绝缘槽为绝缘的V型槽或U型槽。
6.根据权利要求1至3任一项所述的装置，其特征在于，所述第二壳体装配于所述第一壳体的上侧。
7.根据权利要求1至3任一项所述的装置，其特征在于，所述第一壳体与所述第二壳体装配后呈圆筒状，所述第一电极板与所述第二电极板的外边缘为圆形。
8.根据权利要求1至3任一项所述的装置，其特征在于，所述第一电极板为阴极板，所述第二电极板为阳极板。
9.根据权利要求1至3任一项所述的装置，其特征在于，还包括用于驱动所述转轴自转的驱动组件，所述驱动组件在所述第一壳体与所述第二壳体装配后位于所述腔体外。
10.一种电化学水处理装置的装配方法，用于对权利要求1至9任一项所述的电化学水处理装置进行装配，包括：
将所述第一电极板与所述转轴安装于所述第一壳体，并将所述第二电极板安装于所述第二壳体;
装配所述第一壳体与所述第二壳体，以形成所述腔体，并使得至少部分所述第二电极板插入到两个所述第一电极板之间。
说明书
电化学水处理装置及其装配方法
技术领域
本发明涉及水处理领域，尤其涉及一种电化学冷却循环水的水处理装置及其装配方法。
背景技术
随着经济的飞速发展，工业废水带来的环境污染日趋严重。在冷却循环水处理领域，电化学水处理方式代替药剂法处理成为一种趋势。电化学通过电解在阴极板上生成水垢，可以去除循环水中的硬度和碱度，从而起到阻垢的目的。同时，通过电解循环水会产生强氧化性物质，起到杀菌的作用。基于该应用的目的，能方便清理水垢，并且能尽可能使得阴、阳极板的间距足够小，从而保障电化学的处理效率就成为该技术的挑战。
在电化学冷却循环水处理装置中，需要定期清除阴极板上生成的水垢及其他污染物，现有相关技术中，例如申请号为201610073655.0的专利可利用刮刀的转动刮除电极板表面的异物，进而，需将刮刀、刮刀的转轴、阴极板，以及阳极板一同安装在底座上，刮刀设置于阴极板与阳极板之间，由于阴极板与阳极板之间的间距较小，这就导致可供安装刮刀的空间较小，其会造成不易于安装的情况。
为了能够便于安装，本领域通常会采用扩大阴极板与阳极板间间距的方式，其会造成阴极板与阳极板之间的间距变大，影响水处理效果。
发明内容
本发明提供一种电化学水处理装置及其装配方法，以解决扩大阴极板与阳极板间间距会影响水处理效果的问题。
根据本发明的第一方面，提供了一种电化学水处理装置，包括第一壳体、第二壳体、至少一个第一电极板、至少一个第二电极板、转轴，以及至少一个用于刮拭所述第一电极板和/或所述第二电极板表面的刮刀结构;
所述转轴与所述第一电极板均设置于所述第一壳体，且所述转轴依次穿过一个或多个第一电极板，所述刮刀结构设置于所述转轴;所述第二电极板设置于所述第二壳体;
所述第一壳体与所述第二壳体能够可拆卸的装配，所述第一壳体与所述第二壳体装配后能够形成腔体，且装配后所述第一电极板、所述第二电极板、所述刮刀结构，以及至少部分所述转轴均位于所述腔体内，每个所述第二电极板与至少一个所述第一电极板相邻间隔。
可选的，所述第二电极板设有开口，所述开口的宽度与所述转轴的直径相匹配。
可选的，所述第二电极板为具有内孔的环状，所述开口分别延伸至所述第二电极板的外边缘与所述内孔，所述内孔的直径与所述转轴的直径相匹配。
可选的，所述第一壳体设有至少一个第一卡槽，所述第二壳体设有至少一个第二卡槽，所述第一壳体与所述第二壳体装配后，所述第二电极板能够插入所述第一卡槽，所述第一电极板能够插入所述第二卡槽。
可选的，所述第一卡槽和/或所述第二卡槽为绝缘槽，所述绝缘槽为绝缘的V型槽或U型槽。
可选的，所述第二壳体装配于所述第一壳体的上侧。
可选的，所述第一壳体与所述第二壳体装配后呈圆筒状，所述第一电极板与所述第二电极板的外边缘为圆形。
可选的，所述第一电极板为阴极板，所述第二电极板为阳极板。
可选的，所述的装置，还包括用于驱动所述转轴自转的驱动组件，所述驱动组件在所述第一壳体与所述第二壳体装配后位于所述腔体外。
根据本发明的第二方面，提供了一种电化学水处理装置的装配方法，用于对第一方面及其可选方案涉及的电化学水处理装置进行装配，包括：
将所述第一电极板与所述转轴安装于所述第一壳体，并将所述第二电极板安装于所述第二壳体;
装配所述第一壳体与所述第二壳体，以形成所述腔体，并使得至少部分所述第二电极板插入到两个所述第一电极板之间。
本发明提供的电化学水处理装置及其装配方法，通过第一壳体安装第一电极板、转轴与刮刀结构，并通过第二壳体安装第二电极板，进而，在第一壳体上安装转轴与刮刀结构时，可不受第二壳体上的第二电极板的影响，故而，第一电极板与第二电极板之间的间距不再受限于安装转轴与刮刀的空间需求，其可有利于降低第一电极板与第二电极板之间的间距，进一步提高水处理的效果。
同时，由于第一壳体上的第一电极板、转轴与刮刀结构可以无需与第二电极板一同安装，也可有利于增加其安装的操作空间，进而有利于降低加工与组装的操作难度与精度要求。
可见，基于本发明，可有利于同时实现第一电极板与第二电极板间距的降低，以及操作难度与精度要求的降低。
