申请日2018.08.07
公开(公告)日2019.01.11
IPC分类号C02F9/14; C02F103/06
摘要

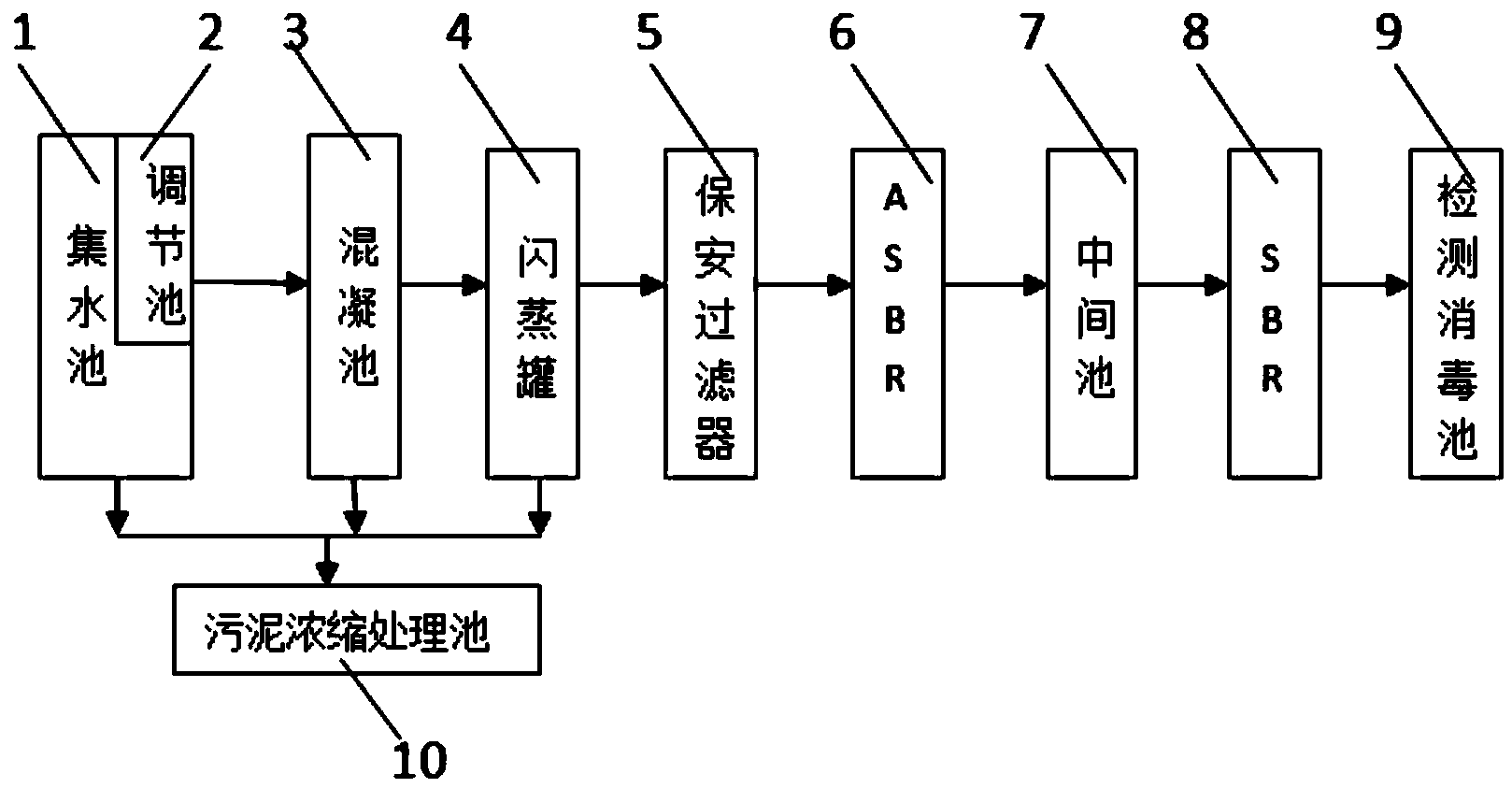

本发明涉及污水处理领域，具体涉及一种垃圾渗滤液的处理方法及处理系统，包括入口处设有细格栅的集水池，所述集水池出口处通过原液输送泵与调节池入口处连通，所述调节池的溢流出口处与混凝池入口处连通，所述混凝池出口处通过输送泵与闪蒸罐连通，所述闪蒸罐通过输送泵与保安过滤器连通，所述保安过滤器后面依次设置有ASBR膜生物反应器、中间池、脉冲SBR反应器、检测消毒池，所述集水池、混凝池、保安过滤器的底部通过同一台浆液输送泵与污泥浓缩处理池连通。本发明工艺流程简单、投资运行成本低、处理效果好。
权利要求书
1.一种垃圾渗滤液的处理方法及处理系统，其特征在于：包括入口处设有细格栅的集水池，所述集水池出口处通过原液输送泵与调节池入口处连通，所述调节池的溢流出口处与混凝池入口处连通，所述混凝池出口处通过输送泵与闪蒸罐连通，所述闪蒸罐通过输送泵与保安过滤器连通，所述保安过滤器后面依次设置有ASBR膜生物反应器、中间池、脉冲SBR反应器、检测消毒池，所述集水池、混凝池、保安过滤器的底部通过同一台浆液输送泵与污泥浓缩处理池连通。
2.如权利要求1所述的一种垃圾渗滤液的处理方法及处理系统，其特征在于：所述调节池设置在集水池内部，所述调节池设有投药装置、机械搅拌装置、pH测试仪。
3.如权利要求1所述的一种垃圾渗滤液的处理方法及处理系统，其特征在于：所述混凝池设有投药装置、机械搅拌装置，所述混凝池投药装置为全自动干粉加药装置，所述药剂的投放量为混凝池中处理水量的千分之一。
4.如权利要求1所述的一种垃圾渗滤液的处理方法及处理系统，其特征在于：所述闪蒸罐的罐顶为精馏段，所述精馏段顶部设有冷凝器，所述冷凝器出口连有蒸发结晶器，所述精馏段下部设有氨气排出口，所述氨气排出口与氨气吸收塔塔底连通。
5.如权利要求1所述的一种垃圾渗滤液的处理方法及处理系统，其特征在于：所述ASBR膜生物反应器包括ASBR进水管、pH传感器、机械搅拌装置、碱液吸收装置、湿式气体流量计、气体收集装置、排气阀、ASBR出水管和ASBR进水泵。
6.如权利要求1所述的一种垃圾渗滤液的处理方法及处理系统，其特征在于：所述脉冲SBR反应器包括进水泵、进水管、空压泵、pH传感器、机械搅拌装置、曝气口、出水管。
7.如权利要求1所述的一种垃圾渗滤液的处理方法及处理系统，其特征在于：所述污泥浓缩处理池中依次设有浆液过滤装置、泥浆浓缩装置、泥浆脱水装置、泥浆压缩装置，所述泥浆脱水装置为螺旋压榨脱水机。
说明书
一种垃圾渗滤液的处理方法及处理系统
技术领域
本发明涉及污水处理领域，特别是涉及一种垃圾渗滤液的处理方法及处理系统。
背景技术
垃圾渗滤液,是指垃圾在堆放和填埋过程中由于雨水的冲刷以及地表水和地下水的浸泡,通过萃取、水解和发酵等过程过滤出来的污水。垃圾渗滤液是液体在填埋场重力流动作用下的产物。垃圾渗滤液主要的来源是降水以及垃圾本身内含有的水分。垃圾渗滤液是一种水质极为复杂的有机污染废水。其本身对周围环境有着巨大的影响和破坏作用，垃圾渗滤液若不经妥善处理而直接进入环境,会对环境造成严重污染,最终影响整个地区的生态系统平衡,危害非常巨大。
垃圾渗滤液成分非常复杂。渗滤液一般含有高浓度的有机物质和无机盐,水质会随着外界水文地质、垃圾组成、垃圾含水率、降雨量、填埋规模、填埋工艺、填埋时间和垃圾成分等不同因素的变化变化而变化。由于上述影响因素随机性很大,所以渗滤液的化学组成也变化很大。并且由于不同城市的人民生活水平以及当地垃圾处理技术的不同，不用城市垃圾渗滤液的污染物以及浓度不同。在这样的情形下，垃圾渗滤液的处理方法也有很多种。
由于垃圾渗滤液水质复杂且变化较大,具有生物毒害作用等特点,对于垃圾渗滤液的处理技术一直是学界研究的热点，由于垃圾渗滤液成分极其复杂,用一种方法处理很难达标,一般实际工程中常采用多种不同类型工艺联合使用才能使出水水质达到国家排放标准。现阶段，我国主要的垃圾渗滤液处理技术有传统的物理化学方法和生物法，以及膜处理方法、土地法等多种处理方式。这种处理方式的不足之处在于处理工艺流程复杂，投资高成本高，特别是膜污染严重，致使系统运行成本增加且影响分离效率，无法对渗滤液有效处理。
发明内容
为解决上述问题，本发明提供一种垃圾渗滤液的处理方法及处理系统，其工艺流程简单、投资运行成本低、处理效果好。
本发明采用的技术方案是：一种垃圾渗滤液的处理方法及处理系统，包括入口处设有细格栅的集水池，所述集水池出口处通过原液输送泵与调节池入口处连通，所述调节池的溢流出口处与混凝池入口处连通，所述混凝池出口处通过输送泵与闪蒸罐连通，所述闪蒸罐通过输送泵与保安过滤器连通，所述保安过滤器后面依次设置有ASBR膜生物反应器、中间池、脉冲SBR反应器、检测消毒池，所述集水池、混凝池、保安过滤器的底部通过同一台浆液输送泵与污泥浓缩处理池连通。
对上述技术方案的进一步改进为，所述调节池设置在集水池内部，所述调节池设有投药装置、机械搅拌装置、pH测试仪。
对上述技术方案的进一步改进为，所述混凝池设有投药装置、机械搅拌装置，所述混凝池投药装置为全自动干粉加药装置，所述药剂的投放量为混凝池中处理水量的千分之一。
对上述技术方案的进一步改进为，所述闪蒸罐的罐顶为精馏段，所述精馏段顶部设有冷凝器，所述冷凝器出口连有蒸发结晶器，所述精馏段下部设有氨气排出口，所述氨气排出口与氨气吸收塔塔底连通。
对上述技术方案的进一步改进为，所述ASBR膜生物反应器包括ASBR进水管、pH传感器、机械搅拌装置、碱液吸收装置、湿式气体流量计、气体收集装置、排气阀、ASBR出水管和ASBR进水泵。
对上述技术方案的进一步改进为，所述脉冲SBR反应器包括进水泵、进水管、空压泵、pH传感器、机械搅拌装置、曝气口、出水管。
对上述技术方案的进一步改进为，所述污泥浓缩处理池中依次设有浆液过滤装置、泥浆浓缩装置、泥浆脱水装置、泥浆压缩装置，所述泥浆脱水装置为螺旋压榨脱水机。
本发明的有益效果如下：
1、集水池的入口处设有细格栅，可以有效的过滤掉较大颗粒的杂质，减轻后续处理的压力，集水池、调节池、混凝池、保安过滤器的底部通过同一台浆液输送泵与污泥浓缩处理池连通，可以节约输送成本，同时管理操作比较方便，运行稳定，整个垃圾渗滤液的处理流程依次设置有集水池、调节池、混凝池、闪蒸罐、保安过滤器、ASBR膜生物反应器、中间池、脉冲SBR反应器、检测消毒池，从大颗粒过滤到大分子沉积，从粗略处理到精细处理，整个处理流程环环相扣，依次递进，合理有效的处理垃圾渗滤液，运行成本低，管理方便，处理效果好。
2、所述调节池设置在集水池内部，节约安装空间，设计和安装难度低，所述调节池设有投药装置、机械搅拌装置、pH测试仪，可以按照需要灵活的投放药剂，机械搅拌器的设置大大加速药剂与液体的接触，再通过pH测试仪的实时监测，整个反应过程管理起来非常方便。
3、所述混凝池设有投药装置、机械搅拌装置，投放药剂比较灵活方便，所述混凝池投药装置为全自动干粉加药装置，投放准确，管理方便，所述药剂的投放量为混凝池中处理水量的千分之一，选取准确的最少投放计量来达到最优的混凝效果，节约成本，提升混凝效果。
4、所述闪蒸罐的罐顶为精馏段，所述精馏段顶部设有冷凝器，所述冷凝器出口连有蒸发结晶器，所述精馏段下部设有氨气排出口，所述氨气排出口与氨气吸收塔塔底连通，在闪蒸罐经过多级接触，得到的含氨气体送往氨气吸收塔塔底，可以有效收集利用，不造成能源浪费。
5、ASBR反应器包括ASBR进水管、pH传感器、机械搅拌装置、碱液吸收装置、湿式气体流量计、气体收集装置、排气阀、ASBR出水管和ASBR进水泵，设置这一些列的装置，可以实时监控处理过程，便于管理和操作，加快处理时间，提升处理效果。
6、脉冲SBR反应器包括进水泵、进水管、空压泵、pH传感器、机械搅拌装置、曝气口、出水管，设置这一些列的装置，可以实时监控处理过程，便于管理和操作，可以将经上一步骤处理残存的有害物质进一步处理除去。
