申请日2018.08.07
公开(公告)日2018.12.14
IPC分类号B01D29/35; B01D29/94
摘要
本发明涉及一种初处理装置，尤其涉及一种厨余污水初处理装置。本发明的目的是提供一种可以及时清理厨余杂质和避免管道堵塞的厨余污水初处理装置。技术方案为：一种厨余污水初处理装置，包括有处理池、进斗、遮挡机构、垃圾桶、放置台、下水道连接管、丝杆、连接板、固定底板、第一滑块、第一螺母等;厨台上嵌有处理池，处理池的左侧面开有第一孔，处理池的左侧面设有遮挡机构，遮挡机构与第一孔配合，处理池顶部中间嵌有进斗，进斗的底部连接有过滤槽。本发明使厨余废水通过过滤槽和网槽，最后通过下水道连接管排出，而废水中夹杂的剩饭剩菜或其他厨余杂质便被拦截在网槽内，如此即可避免厨余杂质堵塞下水道连接管，造成损坏和麻烦。
权利要求书

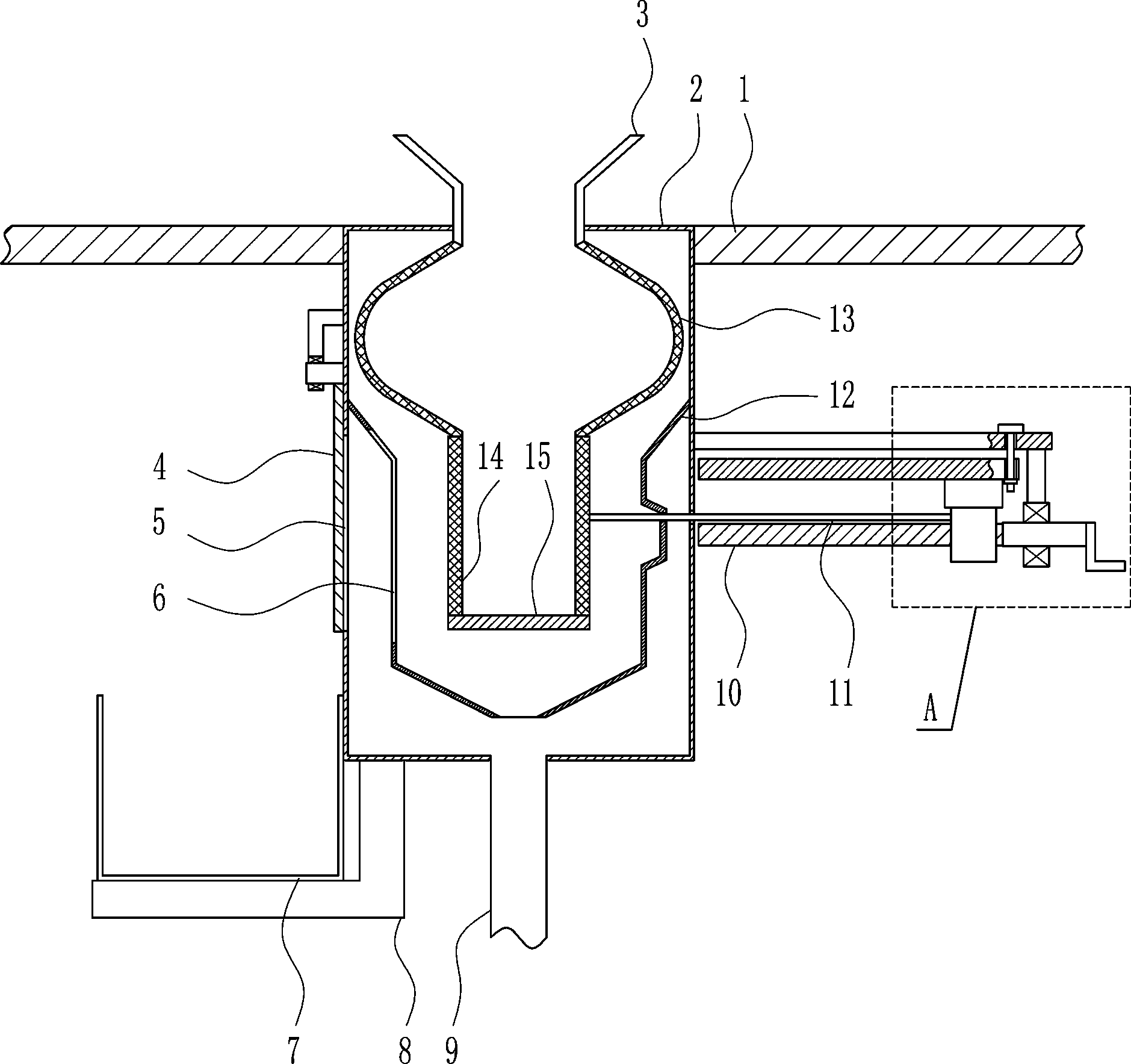

1.一种厨余污水初处理装置，其特征在于：包括有处理池、进斗、遮挡机构、垃圾桶、放置台、下水道连接管、丝杆、连接板、固定底板、第一滑块、第一螺母、第二轴承座、第二转轴、摇柄、第二螺母、固定杆、螺栓、上固定板和滑轨，厨台上嵌有处理池，处理池的左侧面开有第一孔，处理池的左侧面设有遮挡机构，遮挡机构与第一孔配合，处理池顶部中间嵌有进斗，进斗的底部连接有过滤槽，处理池内壁安装有内腔体，内腔体的左侧面开有第二孔，处理池右侧面上安装有上固定板，上固定板上设有螺栓，上固定板底部右侧安装有固定杆，固定杆的底部安装有第二轴承座，第二轴承座上安装有第二转轴，第二转轴的右端连接有摇柄，第二转轴的左端连接有丝杆，丝杆上安装有第一螺母，第一螺母的顶部连接有第一滑块，第一滑块的顶部设有滑轨，滑轨与第一滑块滑动式配合，螺栓穿过上固定板和滑轨，螺栓底部配合有第二螺母，第一螺母的左壁连接有连接板，连接板穿过处理池右壁和内腔体右壁，连接板的左端连接有网槽，网槽的底部连接有固定底板，网槽的顶部与过滤槽的底部相接触，处理池底部左端连接有放置台，放置台上放置有垃圾桶，处理池底部中间连接有下水道连接管。
2.如权利要求1所述的一种厨余污水初处理装置，其特征在于：遮挡机构包括有倒L形板、第一轴承座、第一转轴和挡板，处理池左壁上部连接有倒L形板，倒L形板的底部安装有第一轴承座，第一轴承座上安装有第一转轴，第一转轴底部连接有挡板，挡板与第一孔配合。
3.如权利要求2所述的一种厨余污水初处理装置，其特征在于：还包括有挡块和第二滑块，处理池左侧面上开有滑槽，滑槽内滑动式设有第二滑块，第二滑块的左侧连接有挡块。
4.如权利要求3所述的一种厨余污水初处理装置，其特征在于：还包括有敲振机构，厨台上设有敲振机构，敲振机构包括有绕线轮、固定环、第一滑轮、拉绳、第二滑轮、弹簧、敲板和下固定板，厨台底部左侧连接有弹簧，弹簧的底部连接有敲板，敲板的顶部中间连接有拉绳，拉绳穿过厨台，处理池左右两侧的厨台上分别安装有第二滑轮和第一滑轮，拉绳绕过第二滑轮和第一滑轮，第二转轴上安装有绕线轮，绕线轮上设有固定环，拉绳系在固定环上，处理池右侧面下部安装有下固定板。
5.如权利要求4所述的一种厨余污水初处理装置，其特征在于：还包括有第一网板、第二网板和透明窗，内腔体内左右侧壁上分别安装有第二网板和第一网板，固定底板的底部与第二网板和第一网板相接触，处理池前壁中上部嵌有透明窗。
说明书
一种厨余污水初处理装置
技术领域
本发明涉及一种初处理装置，尤其涉及一种厨余污水初处理装置。
背景技术
在日常生活中，厨房由于洗菜洗碗等行为，每天都会排出大量的污水，这些污水中会含油大量的油污和固体垃圾，不利于厨房卫生环境、给人们的生活带来极大的不便，需要不定期的处理污水，目前人们处理厨余污水一般是直接倒在洗手盆上，然后通过滤网进行过滤，从而将米饭蔬菜等杂质拦截，但是还是有一部分的杂质未能拦截，且需要经常的进行清理滤网。
发明内容
为了克服厨余污水中一般都带有米饭蔬菜等其他杂质，连同这些杂质一起排放容易造成下水管道堵塞，使用滤网拦截时，还是有一部分的杂质未能拦截，且需要经常的进行清理滤网的缺点，本发明的目的是提供一种可以及时清理厨余杂质和避免管道堵塞的厨余污水初处理装置。
技术方案为：一种厨余污水初处理装置，包括有处理池、进斗、遮挡机构、垃圾桶、放置台、下水道连接管、丝杆、连接板、固定底板、第一滑块、第一螺母、第二轴承座、第二转轴、摇柄、第二螺母、固定杆、螺栓、上固定板和滑轨，厨台上嵌有处理池，处理池的左侧面开有第一孔，处理池的左侧面设有遮挡机构，遮挡机构与第一孔配合，处理池顶部中间嵌有进斗，进斗的底部连接有过滤槽，处理池内壁安装有内腔体，内腔体的左侧面开有第二孔，处理池右侧面上安装有上固定板，上固定板上设有螺栓，上固定板底部右侧安装有固定杆，固定杆的底部安装有第二轴承座，第二轴承座上安装有第二转轴，第二转轴的右端连接有摇柄，第二转轴的左端连接有丝杆，丝杆上安装有第一螺母，第一螺母的顶部连接有第一滑块，第一滑块的顶部设有滑轨，滑轨与第一滑块滑动式配合，螺栓穿过上固定板和滑轨，螺栓底部配合有第二螺母，第一螺母的左壁连接有连接板，连接板穿过处理池右壁和内腔体右壁，连接板的左端连接有网槽，网槽的底部连接有固定底板，网槽的顶部与过滤槽的底部相接触，处理池底部左端连接有放置台，放置台上放置有垃圾桶，处理池底部中间连接有下水道连接管。
作为上述方案的改进，遮挡机构包括有倒L形板、第一轴承座、第一转轴和挡板，处理池左壁上部连接有倒L形板，倒L形板的底部安装有第一轴承座，第一轴承座上安装有第一转轴，第一转轴底部连接有挡板，挡板与第一孔配合。
作为上述方案的改进，还包括有挡块和第二滑块，处理池左侧面上开有滑槽，滑槽内滑动式设有第二滑块，第二滑块的左侧连接有挡块。
作为上述方案的改进，还包括有敲振机构，厨台上设有敲振机构，敲振机构包括有绕线轮、固定环、第一滑轮、拉绳、第二滑轮、弹簧、敲板和下固定板，厨台底部左侧连接有弹簧，弹簧的底部连接有敲板，敲板的顶部中间连接有拉绳，拉绳穿过厨台，处理池左右两侧的厨台上分别安装有第二滑轮和第一滑轮，拉绳绕过第二滑轮和第一滑轮，第二转轴上安装有绕线轮，绕线轮上设有固定环，拉绳系在固定环上，处理池右侧面下部安装有下固定板。
作为上述方案的改进，还包括有第一网板、第二网板和透明窗，内腔体内左右侧壁上分别安装有第二网板和第一网板，固定底板的底部与第二网板和第一网板相接触，处理池前壁中上部嵌有透明窗。
人们将厨余废水通过进斗倒入处理池，厨余废水通过过滤槽和网槽，最后通过下水道连接管排出，而废水中夹杂的剩饭剩菜或其他厨余杂质便被拦截在网槽内，如此即可避免厨余杂质堵塞下水道连接管，造成损坏和麻烦。当网槽内的厨余杂质累积到一定程度时，人们打开遮挡机构，然后顺时针摇动摇柄，带动丝杆顺时针转动，带动第一螺母向左移动，从而带动网槽向左移动，当网槽移至垃圾桶正上方时，停止摇动摇柄，人们将螺栓和第二螺母卸下，再转动摇柄180°，带动网槽翻转180°，使得网槽内的厨余杂质倒入垃圾桶内，然后人们再将摇柄转回180°，然后人们将螺栓和第二螺母装回，重新固定住滑轨，人们逆时针摇动摇柄，带动丝杆逆时针转动，带动第一螺母向右移动，从而带动网槽向右移动，当网槽移回原位时，人们停止摇动摇柄，再将遮挡机构关闭。
因为遮挡机构包括有倒L形板、第一轴承座、第一转轴和挡板，处理池左壁上部连接有倒L形板，倒L形板的底部安装有第一轴承座，第一轴承座上安装有第一转轴，第一转轴底部连接有挡板，挡板与第一孔配合，所以人们只需手动向前转动挡板90°，即可露开第一孔，便于网槽移动。
因为还包括有挡块和第二滑块，处理池左侧面上开有滑槽，滑槽内滑动式设有第二滑块，第二滑块的左侧连接有挡块，所以当挡板转过90°后，人们向后推动挡块，使得挡板搭放在挡块上，从而固定住挡板。
因为还包括有敲振机构，厨台上设有敲振机构，敲振机构包括有绕线轮、固定环、第一滑轮、拉绳、第二滑轮、弹簧、敲板和下固定板，厨台底部左侧连接有弹簧，弹簧的底部连接有敲板，敲板的顶部中间连接有拉绳，拉绳穿过厨台，处理池左右两侧的厨台上分别安装有第二滑轮和第一滑轮，拉绳绕过第二滑轮和第一滑轮，第二转轴上安装有绕线轮，绕线轮上设有固定环，拉绳系在固定环上，处理池右侧面下部安装有下固定板，平时拉绳不系在固定环上，所以当网槽翻转180°后，人们使用螺栓和第二螺母将滑轨固定在下固定板上，再将拉绳系在固定环上，再顺逆交替转动摇柄，带动网槽小幅度左右运动，同时带动绕线轮交替收放拉绳，带动敲板上下运动，不断敲击网槽，将网槽内的厨余杂质快速且彻底地清出，避免残留。当清完后，人们将拉绳解下，再进行后续操作。
因为还包括有第一网板、第二网板和透明窗，内腔体内左右侧壁上分别安装有第二网板和第一网板，固定底板的底部与第二网板和第一网板相接触，处理池前壁中上部嵌有透明窗，所以第二网板和第一网板可以对固定底板起一定的支持作用，人们通过透明窗即可及时掌握厨余杂质累积情况，及时进行清理。
本发明具有如下优点：本发明使厨余废水通过过滤槽和网槽，最后通过下水道连接管排出，而废水中夹杂的剩饭剩菜或其他厨余杂质便被拦截在网槽内，如此即可避免厨余杂质堵塞下水道连接管，造成损坏和麻烦，人们通过透明窗即可及时掌握厨余杂质累积情况，及时进行清理。
