申请日2017.08.29
公开(公告)日2018.03.30
IPC分类号C02F9/06; C02F103/18
摘要
本实用新型公开了一种电渗析软化FGD废水处理系统，包括废水收集池、中和沉淀池以及电渗析装置，废水收集池的废水进口与废水管道连接，废水出口通过液体管道与中和沉淀池的中和进口连接，中和沉淀池用于对FGD废水进行中和沉淀，中和沉淀池的中和出口与电渗析装置的电渗析进口连接，电渗析装置上还设置有硫酸钠浓水出口、氯化钙浓水出口和淡水出口，硫酸钠浓水出口与废水进口连接，氯化钙浓水出口与中和进口连接，电渗析装置还外接有供电电源。通过电渗析装置实现脱硫废水的有效软化，大幅降低钙离子去除成本;而且能够对氯化钙和硫酸钠浓液充分回收利用，节约成本。
权利要求书

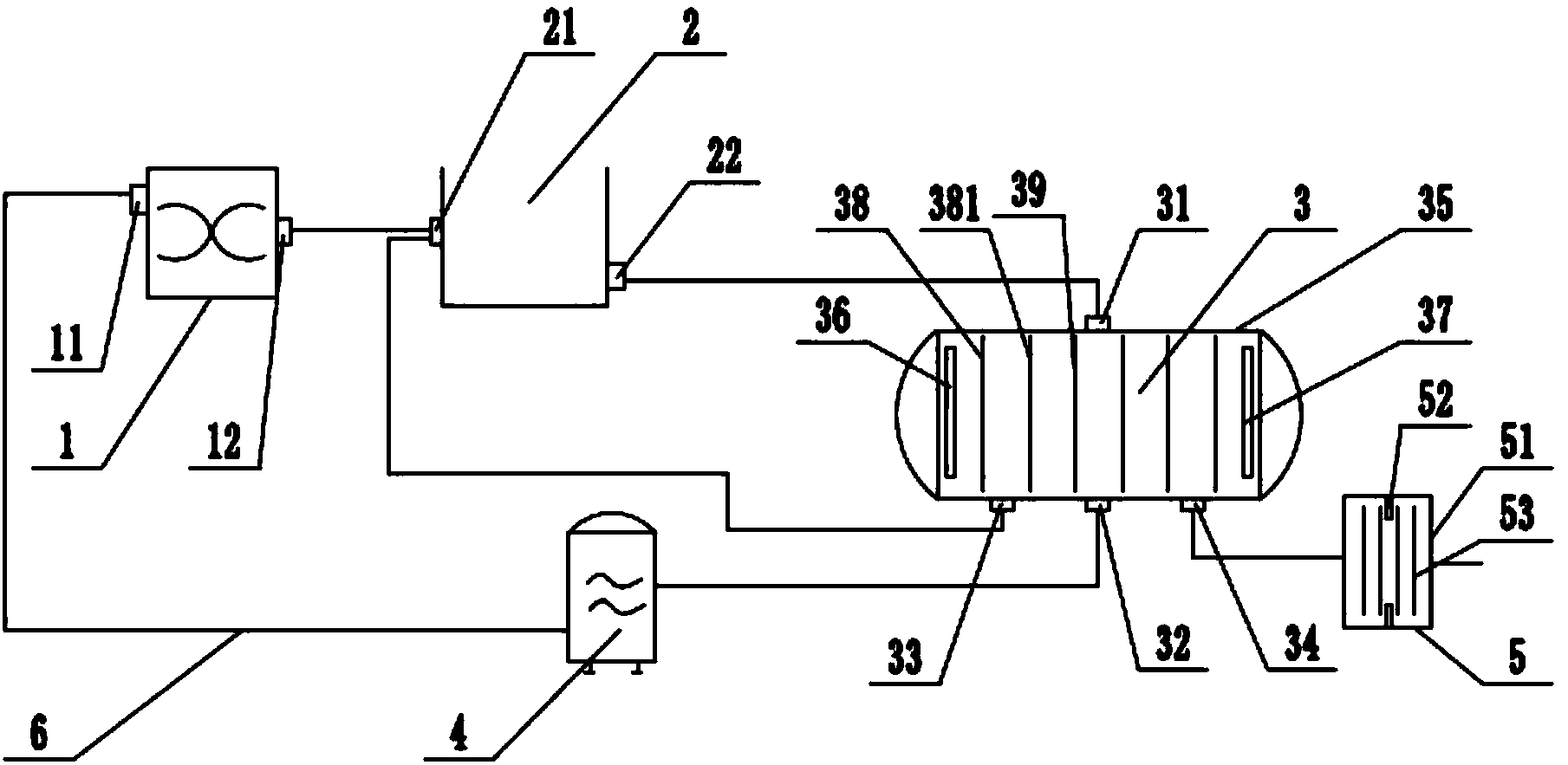

1.一种电渗析软化FGD废水处理系统，其特征在于：包括废水收集池、中和沉淀池以及电渗析装置，所述废水收集池的废水进口与废水管道连接，废水出口通过液体管道与中和沉淀池的中和进口连接，所述中和沉淀池用于对FGD废水进行中和沉淀，所述中和沉淀池的中和出口与所述电渗析装置的电渗析进口连接，所述电渗析装置上还设置有硫酸钠浓水出口、氯化钙浓水出口和淡水出口，所述硫酸钠浓水出口与所述废水进口连接，所述氯化钙浓水出口与所述中和进口连接，用于使氯化钙浓水回流到中和沉淀池;所述电渗析装置还外接有供电电源。
2.根据权利要求1所述的电渗析软化FGD废水处理系统，其特征在于：所述中和沉淀池连有石灰加药泵，用于将石灰浆液打入至所述中和沉淀池内。
3.根据权利要求1所述的电渗析软化FGD废水处理系统，其特征在于：所述电渗析装置包括第一壳体，所述第一壳体内两侧分别设置有阴极和阳极，所述阴极与阳极之间设置有阳离子交换膜和阴离子交换膜，所述阴极与阳极分别与所述供电电源的阴极和阳极相连。
4.根据权利要求3所述的电渗析软化FGD废水处理系统，其特征在于：所述电渗析进口位于所述阳离子交换膜和阴离子交换膜之间。
5.根据权利要求1所述的电渗析软化FGD废水处理系统，其特征在于：所述硫酸钠浓水出口与脱硫岛相连,脱硫岛废水排放口和废水收集池相连。
6.根据权利要求1所述的电渗析软化FGD废水 处理系统，其特征在于：所述淡水出口处还设置有反渗透装置,同时反渗透装置的反渗透浓水出口连接废水池。
7.根据权利要求6所述的电渗析软化FGD废水处理系统，其特征在于：所述反渗透装置包括有第二壳体，所述第二壳体内均布有反渗透膜，所述反渗透膜为板式,卷式,管网式,或碟管式反渗透膜。
8.根据权利要求7所述的电渗析软化FGD废水处理系统，其特征在于：所述第二壳体的侧壁上还设置有等离子体发生器，所述等离子体发生器与所述供电电源连接。
说明书
电渗析软化FGD废水处理系统
技术领域
本实用新型涉及废水处理技术领域，特别是涉及一种电渗析软化FGD废水处理系统。
背景技术
火电作为一种技术成熟、运行可靠、成本经济的发电技术，火电一直并将长期作为我国能源结构中的重要组成部分。随经济的不断发展，我国火电装机容量迅速上升，而火电引发的环境问题也越来越引发大家关注。火电厂的脱硫废水由于成分复杂，处理技术难度大，是燃煤电厂集中最难处理的废物之一。脱硫废水中含有多种重金属离子，以及浓度极高的钙、镁、硫酸根及氯离子。传统脱硫废水处理通常采用化学沉淀法去除掉水中的各种重金属离子，但这种方法费用高，且无法有效去除废水中钙、镁离子。随我国相关环保要求的提高，传统化学沉淀法将难以为继。
因此，提供一种电渗析软化FGD废水处理系统，以解决现有技术所存在的上述缺点，成为现在亟待解决的技术问题。
实用新型内容
本实用新型的目的是提供一种电渗析软化FGD废水处理系统，以解决上述现有技术存在的问题，通过电渗析装置实现脱硫废水的有效软化，大幅降低钙离子去除成本;氯化钙和硫酸钠浓液回收利用，节约成本。
为实现上述目的，本实用新型提供了如下方案：本实用新型提供一种电渗析软化FGD废水处理系统，包括废水收集池、中和沉淀池以及电渗析装置，所述废水收集池的废水进口与废水管道连接，废水出口通过液体管道与中和沉淀池的中和进口连接，所述中和沉淀池用于对FGD废水进行中和沉淀，所述中和沉淀池的中和出口与所述电渗析装置的电渗析进口连接，所述电渗析装置上还设置有硫酸钠浓水出口、氯化钙浓水出口和淡水出口，所述硫酸钠浓水出口与所述废水进口连接，所述氯化钙浓水出口与所述中和进口连接，用于使氯化钙浓水回流到中和沉淀池;所述电渗析装置还外接有供电电源。
优选的，所述废水收集池与中和沉淀池之间的液体管道上设置有抽水泵，用于将所述废水收集池的FGD废水泵入至所述中和沉淀池内。
优选的，所述中和沉淀池连有石灰加药泵，用于将石灰浆液打入至所述中和沉淀池内。
优选的，所述电渗析装置包括第一壳体，所述第一壳体内两侧分别设置有阴极和阳极，所述阴极与阳极之间设置有阳离子交换膜和阴离子交换膜，所述阴极与阳极分别与所述供电电源的阴极和阳极相连。
优选的，所述电渗析进口位于所述阳离子交换膜和阴离子交换膜之间。
优选的，所述硫酸钠浓水出口与脱硫岛相连,脱硫岛废水排放口和废水收集池相连，用于使所述电渗析装置内的硫酸钠浓水回流至所述脱硫岛。
优选的，所述淡水出口处还设置有反渗透装置，同时反渗透装置的反渗透浓水出口连接废水池。
优选的，所述反渗透装置包括有第二壳体，所述第二壳体内均布有反渗透膜，所述反渗透膜为板式,卷式,管网式,或碟管式反渗透膜。
优选的，所述第二壳体的侧壁上还设置有等离子体发生器，所述等离子体发生器与所述供电电源连接。
本实用新型相对于现有技术取得了以下技术效果：
1、通过电渗析装置实现脱硫废水的有效软化，大幅降低钙离子去除成本;
2、硫酸钠浓水回流至脱硫岛进一步反应生成石膏，回收利用，节约成本;
3、氯化钙浓水回流到中和沉淀池，利用氯化钙浓水中的钙离子去处FDG废水中的硫酸根离子等，可减少石灰投加量，提高石灰对去除硫酸根离子的利用率。
